La quête incessante d'une couverture réseau universelle pousse les infrastructures vers des terrains de plus en plus difficiles. Au-delà des environnements contrôlés des villes et des banlieues, les planificateurs de réseaux sont confrontés au double défi redoutable des topographies montagneuses et des zones de vents violents. Dans ces environnements, les structures de support conventionnelles sont souvent défaillantes, mais… tour en cornière d'acier à 3 pieds Elle se distingue comme une solution d'une résilience et d'une fiabilité exceptionnelles. Ses principes de conception intrinsèques en font le choix optimal pour assurer une connectivité critique là où son déploiement est le plus difficile et sa maintenance la plus essentielle.
Ce blog explore les avantages structurels et logistiques de la tour à trois pieds, en détaillant comment elle surmonte les obstacles spécifiques que représentent les montagnes escarpées et les fortes charges de vent.

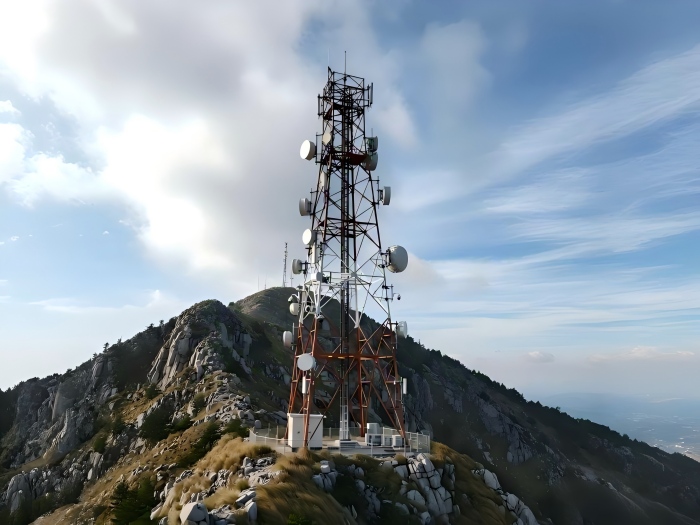

Le déploiement de tours dans des régions montagneuses et exposées à des vents violents représente une combinaison parfaite de contraintes techniques et logistiques :

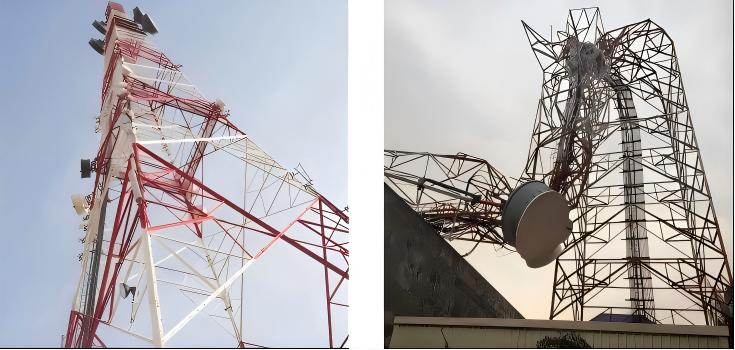

Charges éoliennes complexes et dynamiques : En terrain montagneux, les vents violents ne se contentent pas de s'abattre sur les structures ; ils les génèrent. Crêtes, sommets et cols accélèrent la circulation de l'air, créant des charges fortement turbulentes, multidirectionnelles et asymétriques. Les rafales soudaines et les changements de direction du vent sont fréquents et exigent une stabilité dynamique exceptionnelle.
Terrain difficile et accès : Les sites sont souvent isolés, accessibles uniquement par des routes accidentées ou par héliportage. De ce fait, les structures transportables en modules compacts et faciles à manipuler, et assemblables avec un minimum d'engins lourds sur des terrains difficiles, sont primordiales.
Fondations sur terrain accidenté et en pente : La réalisation de fondations planes et stables sur la roche ou des pentes abruptes est coûteuse et complexe. Le système de fondation doit transmettre efficacement au sol d'importants moments de renversement, avec un minimum d'excavation.
Givrage et corrosion : En altitude, les températures baissent, ce qui entraîne une accumulation de glace sur la structure et les antennes, augmentant considérablement le poids et la résistance au vent. L'exposition aux intempéries accélère également la corrosion.

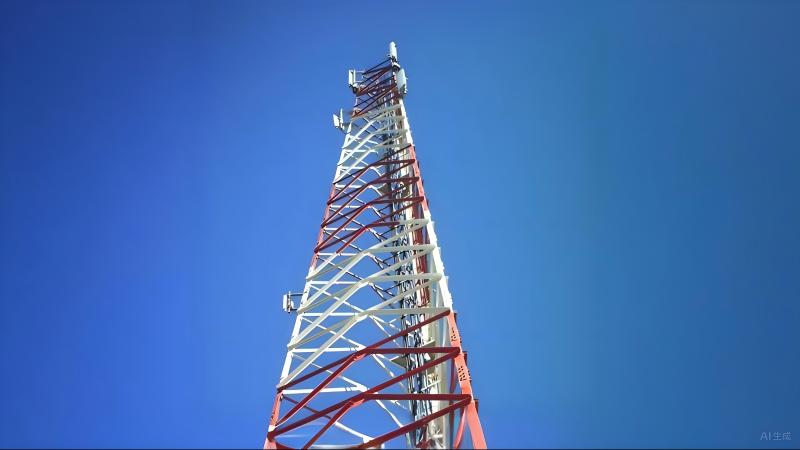

La géométrie triangulaire de la tour à 3 pieds est la source fondamentale de sa solidité, offrant des avantages distincts par rapport aux alternatives à quatre pieds ou monopôles dans ces conditions.
1. Stabilité optimale avec un encombrement minimal :
Le triangle est le seul polygone intrinsèquement rigide. Une configuration à trois pieds forme une structure pyramidale stable qui résiste naturellement aux forces de torsion induites par les vents de montagne chaotiques et changeants. Comparée à une tour à quatre pieds, elle nécessite un point de fondation de moins, un avantage crucial sur les affleurements rocheux ou les sommets escarpés où la préparation de quatre fondations stables peut s'avérer géométriquement impossible ou excessivement coûteuse. La base triangulaire offre une résistance au renversement supérieure par kilogramme d'acier utilisé.
2. Conçu pour résister aux vents extrêmes et aux charges de glace :
Ces tours sont conçues dès le départ pour résister à des conditions environnementales extrêmes.
Analyse avancée des vents : La conception intègre des études de vent spécifiques au site, utilisant la dynamique des fluides numérique (CFD) et des données de soufflerie pour modéliser les effets complexes du terrain. L'analyse structurelle tient compte de la pression asymétrique du vent, garantissant la stabilité même lorsque le vent frappe une face de manière oblique.
Calculs intégrés de la charge de glace : Les conceptions respectent les normes internationales (par exemple, TIA-222, EN 1993-3-1) qui spécifient les charges simultanées de vent et de glace dans les régions à grand froid. Les robustes montants et contreventements sont dimensionnés pour supporter le poids supplémentaire de la glace radiale sans compromettre les coefficients de sécurité, tandis que la structure ajourée minimise la surface d'accumulation de glace par rapport aux structures pleines.
3. Matériaux et fabrication pour environnements difficiles :
Acier à haute résistance : L'utilisation de nuances comme Q345B ou ASTM A572 offre un rapport résistance/poids plus élevé, permettant une structure robuste mais efficace pour le transport.
Protection anticorrosion supérieure : La galvanisation à chaud (HDG) selon la norme ASTM A123 est obligatoire. Elle offre un revêtement de zinc sacrificiel qui garantit une durée de vie de plus de 40 ans malgré la pluie, la neige et l'air corrosif des montagnes. Pour les zones côtières et montagneuses, un système duplex (HDG et peinture spéciale) peut être préconisé.
Raccordements boulonnés sur site : Toutes les fixations principales utilisent des boulons haute résistance. Cela permet un assemblage précis et rigide sur le terrain sans nécessiter de soudeurs qualifiés ni d'équipement de soudage, ce qui représente un avantage logistique majeur dans les zones reculées.
La philosophie de conception de cette tour à trois pieds s'étend jusqu'à son déploiement.
Composants modulaires et transportables : La tour est fabriquée en sections dont la longueur du montant le plus long est optimisée pour le transport routier standard. La structure en treillis se démonte en paquets encore plus petits. Ceci maximise l’efficacité du transport sur les routes de montagne sinueuses et permet éventuellement l’hélitreuillage des composants vers des sites totalement inaccessibles.
Systèmes de fondation adaptables : La fondation à trois points offre une adaptabilité unique. Solutions possibles :
Pieux forés ou ancrages rocheux : Pour un substratum rocheux solide, les pieux forés profondément ou les ancrages scellés à l'époxy offrent une résistance exceptionnelle à l'arrachement.

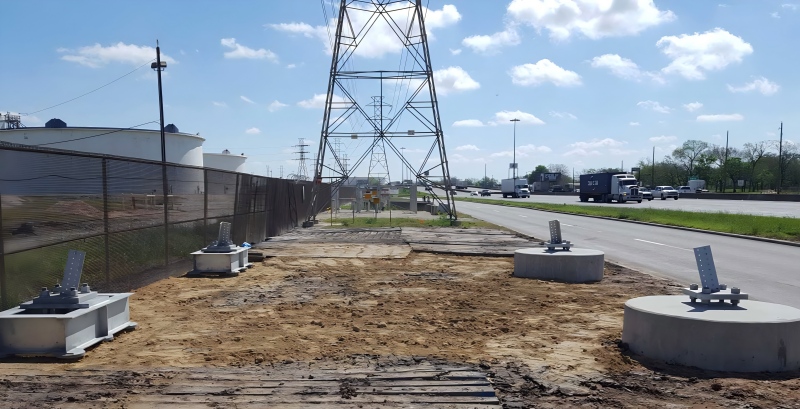

Semelles isolées compactes : Sur un sol stable, trois blocs distincts en béton armé peuvent être coulés pour suivre le contour du terrain, minimisant ainsi les importants travaux de terrassement.
Montage avec accès limité aux grues : La conception segmentée permet souvent un montage à l'aide d'une grue mobile plus petite, ce qui est plus viable sur les routes de montagne que la grue massive requise pour un monopole de hauteur équivalente.
Dans la mission visant à éliminer les zones blanches en matière de couverture, les paysages montagneux difficiles et les couloirs de vents violents constituent les derniers obstacles à surmonter. tour en cornière d'acier à 3 pieds Il ne s'agit pas simplement d'une option parmi d'autres pour ces zones ; c'est la solution technique qui correspond parfaitement à la nature des défis rencontrés.
Sa stabilité triangulaire lui permet de résister aux vents les plus violents. Ses trois points d'ancrage lui assurent une stabilité à toute épreuve, même sur les terrains les plus difficiles. Sa construction modulaire galvanisée lui permet de supporter les conditions climatiques les plus extrêmes et les contraintes logistiques liées à son déploiement. Pour les opérateurs de réseaux et les sociétés de tours de télécommunications qui souhaitent construire des infrastructures fiables et durables en dehors des zones urbaines, la tour à trois pieds offre la résilience inégalée nécessaire pour transformer un défi de couverture en un atout stratégique. C'est la structure qui résiste aux conditions les plus extrêmes, garantissant une connectivité optimale partout dans le monde.
