Gestion thermique dans les boîtiers compacts : maintenir l'électronique COW au frais sous charge

Réponse rapide

La gestion thermique dans les Cellular on Wheels (COW) enceintes d'équipement est la discipline d'ingénierie consistant à calculer, contrôler et évacuer la chaleur générée par des équipements de télécommunications densément regroupés — BBU, RRU, alimentations électriques et batteries de secours — à l'intérieur d'une armoire confinée et résistante aux intempéries. La charge thermique totale dans une armoire 5G COW moderne varie généralement de 800 à 1 500 W pour les configurations sub-6 GHz, avec des équipements mmWave poussant les densités localisées à 3 000–5 000 W. Une gestion thermique efficace combine un calcul précis de la charge thermique, une sélection intelligente des systèmes de refroidissement (ventilateurs à filtre, échangeurs de chaleur air-air ou climatiseurs actifs) et des stratégies de contrôle intelligentes qui équilibrent la fiabilité de l'équipement et l'efficacité énergétique. Lorsqu'ils sont correctement conçus, ces systèmes maintiennent les températures internes de l'armoire dans la plage de fonctionnement de -5°C à +45°C requise par l'électronique des télécommunications, même lorsque les températures ambiantes externes dépassent 50°C.

Points clés

1. L'équipement 5G fonctionne de manière nettement plus chaude que la 4G : Une armoire 5G sub-6 GHz dissipe généralement 800 à 1 500 W de chaleur, soit trois à sept fois plus qu'une RRU 4G. Dans les configurations C-RAN, une seule armoire BBU avec 10 à 15 unités peut générer 7–15 kW de chaleur.

2. Le calcul de la charge thermique comporte deux composantes : Charge thermique totale = chaleur interne de l'équipement (consommation électrique convertie en chaleur) + chaleur environnementale externe (rayonnement solaire et transfert de température ambiante à travers les parois de l'armoire).

3. Trois méthodes de refroidissement principales : Ventilateurs à filtre (coût le plus bas, dépendants de l'ambiance), échangeurs de chaleur air-air (scellés, climats modérés) et climatiseurs actifs/refroidisseurs thermoélectriques (capacité de refroidissement la plus élevée, environnements extrêmes).

4. Les enceintes scellées nécessitent des stratégies différentes : Pour les armoires étanches à la poussière ou classées IP qui ne peuvent pas utiliser l'air ambiant, les échangeurs de chaleur ou les climatiseurs sont obligatoires.

5. Le contrôle intelligent permet d'économiser de l'énergie : Les contrôleurs de température intelligents qui modulent la puissance de refroidissement en fonction de la charge thermique en temps réel peuvent réduire la consommation d'énergie de refroidissement jusqu'à 60 % par rapport aux systèmes fonctionnant en continu.

1. Le défi thermique : pourquoi l'électronique COW chauffe

1.1 La réalité de la génération de chaleur 5G

La transition de la 4G à la 5G a fondamentalement modifié le profil thermique des équipements de télécommunications. La consommation électrique d'une station de base 5G standard est généralement 2 à 4 fois plus élevée que celle de son prédécesseur 4G. Selon les données de China Tower, un seul site 5G consomme 2,5 à 3,5 fois la puissance d'un site 4G — et du point de vue de la conception thermique, cela signifie que la génération de chaleur augmente proportionnellement.

Les principales sources de chaleur dans une armoire d'équipement COW comprennent :

Dans les architectures C-RAN (Centralized RAN), le défi thermique est amplifié. Une seule armoire abritant 10 BBU peut générer 7–10 kW de chaleur, soit 2 à 3 fois plus que les pools BBU de l'ère 4G. Cette concentration de chaleur dans une enceinte compacte exige une ingénierie thermique sérieuse.

1.2 La sensibilité thermique de l'équipement

L'électronique des télécommunications a des plages de température de fonctionnement étroites. Les équipements de communication extérieurs doivent généralement fonctionner de manière fiable de -40°C à +45°C, et dans certains cas jusqu'à +55°C. Dépasser ces limites entraîne :

1. · Défaillance prématurée des composants : Chaque augmentation de 10°C au-dessus de la température nominale peut réduire de moitié la durée de vie des composants semi-conducteurs

2. · Instabilité du système : Les processeurs ralentissent ou s'arrêtent pour éviter tout dommage

3. · Dégradation de la batterie : Les batteries au plomb et au lithium perdent leur capacité et leur durée de vie cyclique à des températures élevées

4. · Augmentation des coûts de maintenance : Remplacements fréquents de composants et visites d'urgence sur site

1.3 La contrainte de l'enceinte

Contrairement aux racks de centres de données qui bénéficient d'un air ambiant conditionné et de flux d'air contrôlés, les enceintes de télécommunications extérieures doivent rejeter la chaleur tout en résistant à la pluie, la poussière, les UV, les vibrations et parfois le sel ou le sable. Cela signifie :

1. Les enceintes doivent être étanches pour répondre aux indices IP55 ou NEMA 4X

2. Les chemins de circulation d'air sont contraints par la disposition des équipements et la géométrie de l'armoire

3. Le rayonnement solaire ajoute une charge thermique externe importante, jusqu'à 1 000 W/m² sur les surfaces exposées au soleil

2. Calcul de la charge thermique : la base de la conception du refroidissement

Un calcul précis de la charge thermique est la première étape, et la plus critique, dans la conception d'un système de gestion thermique COW. La charge thermique totale comporte deux composantes.

2.1 Charge thermique de l'équipement interne

La charge thermique de l'équipement est la somme de la chaleur générée par tous les composants actifs à l'intérieur de l'armoire. Pour les équipements électroniques, la quasi-totalité de la puissance d'entrée est convertie en chaleur.

Méthode 1 : Méthode de la puissance d'entrée (estimation prudente)
Pour les équipements sans sortie mécanique significative, supposez que 100 % de la puissance d'entrée devient de la chaleur :

Q_equipment = P_equipment × n

Où :

• Q_equipment = charge thermique de l'équipement (kW)

• P_equipment = consommation électrique d'un seul appareil (kW)

• n = nombre d'appareils

Méthode 2 : Méthode basée sur l'efficacité (plus précise)
Pour les équipements de conversion de puissance tels que les redresseurs et les unités UPS, utilisez l'efficacité :

Chaleur = Puissance d'entrée × (1 - Efficacité)

Exemple : Une alimentation à découpage de 5 kW avec une efficacité de 94 % génère 300 W de chaleur.

Méthode 3 : Méthode de charge moyenne (pour les équipements intermittents)
Pour les radios avec des cycles de service, calculez la chaleur moyenne :

Chaleur moyenne = Chaleur de crête × Cycle de service

Exemple : Une radio de 50 W avec une efficacité de 50 % et un cycle de service de 25 % génère 6,25 W de chaleur moyenne.

Charges thermiques typiques des équipements :

2.2 Charge thermique environnementale externe

La chaleur pénètre dans l'armoire par ses parois en raison du rayonnement solaire et de la température ambiante :

Q_external = U × A × ΔT

Où :

1. Q_external = charge thermique externe (W)

2. U = coefficient de transfert thermique du matériau de l'armoire (W/m²·K)

3. A = surface de l'armoire (m²)

4. ΔT = différence de température entre l'intérieur et l'extérieur (K)

Pour le rayonnement solaire, utilisez :

Q_solar = Solar_Load × A_exposed × Solar_Absorptivity

Facteurs clés :

• Une armoire de couleur sombre exposée à la lumière directe du soleil peut absorber 80 à 90 % du rayonnement solaire

• Une armoire de couleur claire ou placée à l'ombre peut réduire considérablement le gain solaire

• Des tests ont montré que les pare-soleil peuvent réduire les températures internes des armoires de jusqu'à 5 °C

2.3 Charge thermique totale et facteur de sécurité

La charge thermique totale est la somme des charges internes et externes :

Q_total = Q_equipment + Q_external

La capacité de refroidissement requise doit inclure un facteur de sécurité :

Q_cooling = Q_total × Safety_Factor

Où le facteur de sécurité varie généralement de 1,1 à 1,3.

3. Sélection du système de refroidissement : adapter la méthode à l'environnement

Il n'existe pas de méthode de refroidissement unique idéale pour chaque déploiement de COW. Le bon choix dépend des conditions ambiantes, de la charge thermique, de la disponibilité de l'alimentation et des contraintes de maintenance.

3.1 Aperçu des méthodes de refroidissement

3.2 Systèmes de ventilateurs à filtre

Fonctionnement : Les ventilateurs aspirent l'air extérieur à travers des filtres dans l'armoire, évacuant l'air interne chaud.

Quand utiliser :

1. La température ambiante est constamment inférieure à la température interne cible

2. Faible charge thermique (généralement

3. Environnement propre avec peu de poussière et d'humidité

Données de performance :Dans un test contrôlé, une armoire refroidie par ventilateur a maintenu une température interne de 44°C pour une température ambiante de 40°C, soit 4°C au-dessus de la température ambiante. Sans ventilateurs, l'écart de température peut atteindre 8,5°C ou plus.

Avantages : Coût le plus bas, installation simple, faible consommation d'énergie.

Inconvénients :Les filtres nécessitent un remplacement régulier ; ne convient pas aux zones poussiéreuses ou très humides ; ne peut pas refroidir en dessous de la température ambiante.

3.3 Échangeurs de chaleur air-air

Fonctionnement : Un noyau scellé transfère la chaleur de l'air interne vers l'air externe sans mélanger les deux flux. Des ventilateurs internes et externes font circuler l'air à travers des canaux séparés dans le noyau.

Quand utiliser :

1. Enceinte scellée requise (la protection IP doit être maintenue)

2. Climats modérés où la température externe est inférieure à la température interne

3. Charges thermiques généralement de 800 à 1 500 W avec support de ventilateur EC

Avantages : Pas de fluides frigorigènes, faible consommation d'énergie, maintient l'indice IP, entretien minimal.

Inconvénients : Ne peut pas refroidir en dessous de la température ambiante ; coût initial plus élevé que les ventilateurs ; nécessite un nettoyage périodique du noyau.

Note de sélection : « Les échangeurs de chaleur peuvent être utilisés si la température à l'intérieur d'une armoire peut rester modérément plus élevée que la température ambiante ».

3.4 Refroidisseurs thermoélectriques (TEC)

Fonctionnement :Des dispositifs Peltier à semi-conducteurs utilisent un courant continu pour créer un différentiel de température, transférant la chaleur du côté froid (intérieur) vers le côté chaud (extérieur).

Quand utiliser :

1. Systèmes compacts ou distants nécessitant un refroidissement actif

2. Alimentation CC disponible (48V typique)

3. Besoins de refroidissement modérés

Données de performance :Lors d'un test à haute température (40°C ambiant), une armoire refroidie par TEC a maintenu une température interne de 25°C, soit 15°C en dessous de la température ambiante.

Avantages : Sans entretien (aucune pièce mobile), sans vibration, respectueux de l'environnement, fonctionne directement sur courant continu.

Inconvénients : Efficacité inférieure aux systèmes à compresseur ; capacité de refroidissement limitée.

3.5 Climatiseurs actifs

Fonctionnement : Réfrigération par compression de vapeur avec un compresseur, un condenseur, un évaporateur et un détendeur — même principe qu'un climatiseur de pièce.

Quand utiliser :

1. Températures ambiantes élevées (au-dessus de 40°C)

2. Charges thermiques internes élevées (1 500 W et plus)

3. Lorsque la température interne doit être égale ou inférieure à la température ambiante

Avantages : Capacité de refroidissement la plus élevée ; contrôle précis de la température ; adapté aux chaleurs et humidités extrêmes.

Inconvénients : Consommation d'énergie la plus élevée ; les pièces mobiles nécessitent un entretien ; coût initial plus élevé.

Considérations de sélection :

1. Exigences en matière de charge thermique

2. Exigences de température

3. Exigences d'humidité

4. Exigences spatiales

5. Coûts initiaux et coûts d'exploitation

Lors d'essais sur le terrain au Pakistan avec des températures ambiantes de 27 à 46 °C, le refroidissement par TEC a maintenu les températures internes de l'armoire à batteries entre 21 et 29 °C, soit un différentiel allant jusqu'à 17 °C.

4. Contrôle intelligent et optimisation énergétique

4.1 Contrôle intelligent de la température

Les systèmes modernes de gestion thermique des COW utilisent des contrôleurs intelligents qui modulent la puissance de refroidissement en fonction des conditions en temps réel plutôt que de fonctionner en continu. Les avantages incluent :

1. Consommation d'énergie réduite : Les systèmes qui s'allument et s'éteignent en fonction de la demande peuvent réaliser des économies d'énergie de 40 à 60 % par rapport à un fonctionnement permanent

2. Durée de vie prolongée de l'équipement : Moins de cycles signifie moins d'usure des composants mécaniques

3. Surveillance à distance : La température, l'humidité et l'état du système peuvent être surveillés et contrôlés à distance

4.2 Refroidissement hybride et zoné

Pour les armoires contenant à la fois des équipements et des batteries, le refroidissement zoné sépare les compartiments :

1. Compartiment équipement : Climatiseur standard ou échangeur de chaleur

2. Compartiment batterie : Petit climatiseur CC ou refroidisseur TEC

Cette approche réduit la consommation globale d'énergie en appliquant le refroidissement uniquement là où et quand cela est nécessaire.

4.3 Améliorations du refroidissement passif

Des choix de conception simples peuvent réduire considérablement la demande de refroidissement :

1. Les finitions extérieures de couleur claire réduisent l'absorption solaire

2. Les pare-soleil ou ombrières peuvent réduire les températures internes de 5 °C

3. Un espacement approprié de l'équipement à l'intérieur de l'armoire améliore la convection naturelle

4. L'isolation thermique dans les parois de l'armoire réduit le transfert de chaleur externe

5. Considérations de conception thermique spécifiques aux COW

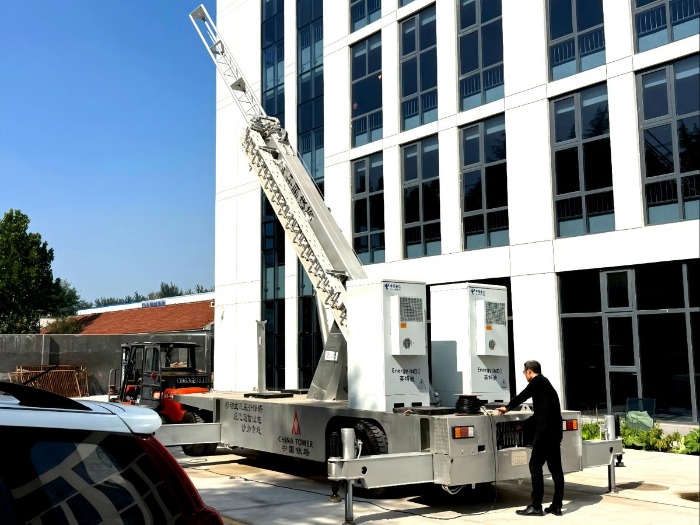

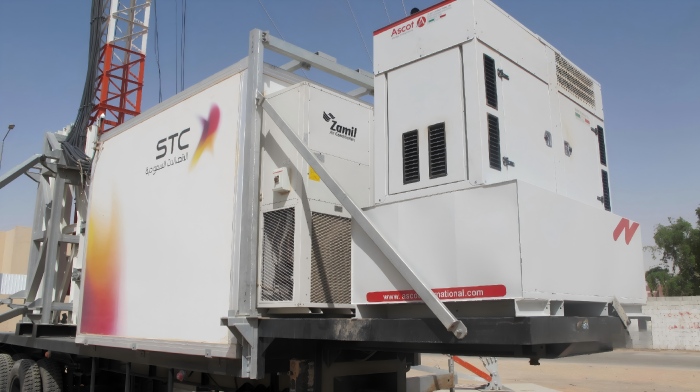

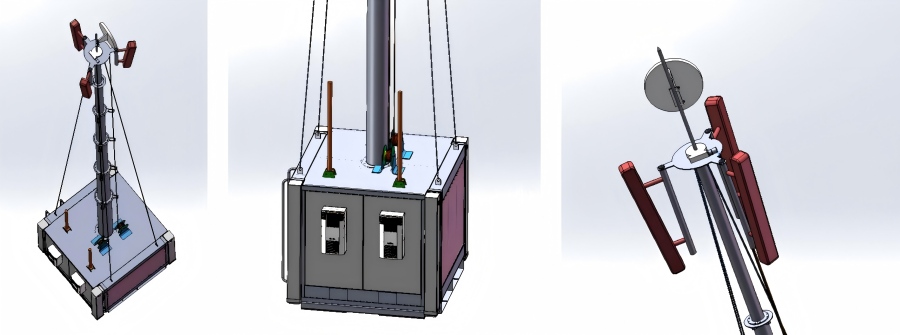

5.1 L'abri d'équipement accessible

De nombreux déploiements de COW utilisent des abris d'équipement accessibles avec des systèmes CVC. Ceux-ci offrent :

1. · Un espace suffisant en rack pour plusieurs racks radio et des mises à niveau futures

2. · Environnement conditionné pour tous les composants électroniques

3. · Boîtiers classés IP55, résistants au vandalisme

4. · Construction en panneaux sandwich isolés pour une efficacité thermique

5.2 Vitesse de déploiement vs performance thermique

Les COW doivent être déployées rapidement, souvent en 30 minutes à 8 heures. Cela signifie :

1. · Les systèmes de refroidissement doivent être préinstallés et prétestés en usine

2. · Connexions plug-and-play pour l'alimentation et le contrôle

3. · Large plage de température de fonctionnement (-25°C à +55°C) pour divers environnements de déploiement

5.3 Contraintes énergétiques

Les COW fonctionnent souvent dans des endroits avec une alimentation réseau limitée ou inexistante. L'efficacité énergétique du refroidissement est critique car :

1. · Le refroidissement peut consommer 20 à 40 % de la puissance totale du site

2. · La consommation de carburant du générateur augmente avec la charge de refroidissement

3. · L'autonomie de la batterie est réduite par une demande de refroidissement plus élevée

6. Étude de cas : Solutions COW de Qingdao Altai Tower

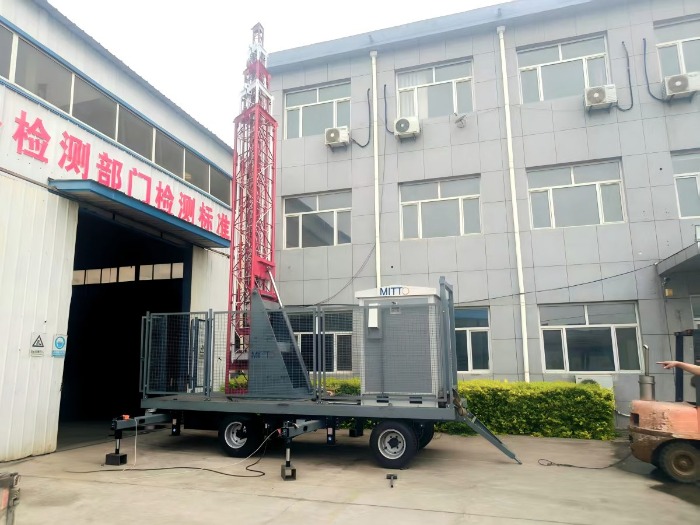

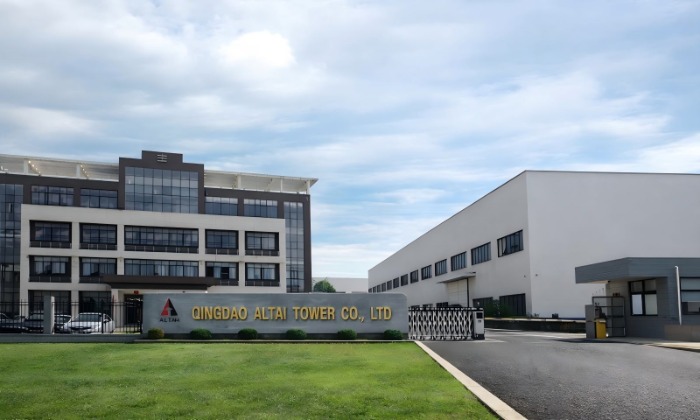

Qingdao Altai Tower Co., Ltd. est un fabricant professionnel de tours de télécommunication et de structures mobiles de télécommunication, établi en 2003. L'entreprise propose une gamme de solutions Cellular on Wheels (COW) avec gestion thermique intégrée.

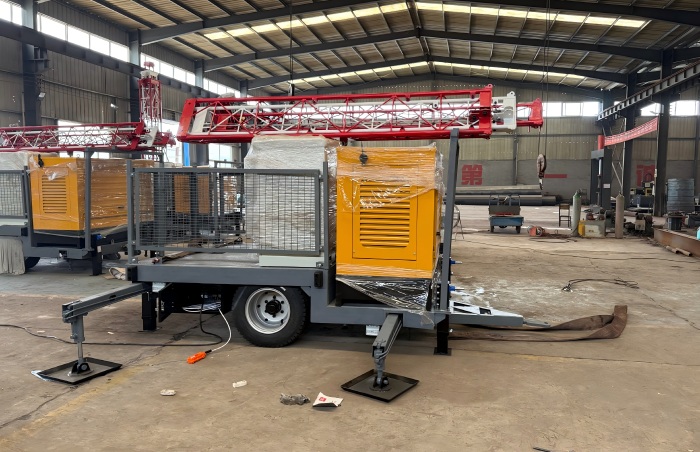

Caractéristiques du produit

Les abris d'équipement COW de Qingdao Altai Tower disposent de :

1. · Abri d'équipement climatisé accessible à pied pour plusieurs baies radio

2. · Boîtier isolé, résistant au vandalisme, classé IP55

3. · Module de contrôle de température intégré

4. · Fonctionnement sur une large plage de température : -25°C à +55°C

5. · Construction résistante aux intempéries pour les déploiements en cas de typhon, d'inondation et en haute altitude

Capacités d'ingénierie

Assurance qualité

Qingdao Altai Tower intègre une vérification de la qualité tout au long du processus de fabrication, y compris des tests avant livraison de tous les systèmes de contrôle de la température. L'équipement, le générateur et le module de contrôle de la température sont alimentés et testés simultanément avant l'expédition.

7. Guide de sélection de la méthode de refroidissement

8. FAQ

Q1 : Quelle quantité de chaleur une armoire 5G COW typique génère-t-elle ?

1. R : Une armoire 5G sub-6 GHz typique génère 800 à 1 500 W de chaleur en tenant compte des pertes liées à la radio, à la bande de base et à l'alimentation. Les configurations mmWave peuvent créer des charges thermiques localisées de 3 000 à 5 000 W. Dans les configurations C-RAN avec 10 BBU dans une seule armoire, la génération de chaleur peut atteindre 7 à 10 kW.

Q2 : Quelle est la différence entre un échangeur de chaleur et un climatiseur ?

1. R : Un échangeur de chaleur transfère la chaleur de l'intérieur de l'armoire vers l'air extérieur à travers un noyau scellé sans mélanger les flux d'air. Il ne peut pas refroidir en dessous de la température ambiante. Un climatiseur utilise la réfrigération par compression de vapeur pour éliminer activement la chaleur et peut maintenir les températures internes en dessous de la température ambiante.

Q3 : Puis-je utiliser de simples ventilateurs pour refroidir une armoire COW ?

1. R : Les ventilateurs (ventilation filtrée) peuvent fonctionner si la température ambiante est constamment inférieure à la température interne cible et si l'environnement est propre. Cependant, dans des environnements poussiéreux, humides ou à haute température, les ventilateurs ne suffisent pas. Les tests montrent que les armoires refroidies par ventilateur maintiennent des températures de 3 à 4°C au-dessus de la température ambiante, tandis que les armoires scellées sans refroidissement peuvent être à 8,5°C au-dessus de la température ambiante.

Q4 : Quel est le facteur de sécurité recommandé pour la sélection de la capacité de refroidissement ?

1. R : Un facteur de sécurité de 1,1 à 1,3 est généralement appliqué à la charge thermique totale calculée lors du choix de l'équipement de refroidissement. Cela offre une marge pour les journées à température élevée, les futures extensions d'équipement et les surcharges temporaires.

Q5 : Comment le rayonnement solaire affecte-t-il le refroidissement des armoires COW ?

1. R : Le rayonnement solaire peut ajouter une charge thermique importante, jusqu'à 1 000 W/m² sur les surfaces exposées au soleil. Une armoire de couleur foncée peut absorber 80 à 90 % de ce rayonnement. Les tests montrent que l'utilisation de pare-soleil peut réduire la température interne de l'armoire jusqu'à 5 °C.

Q6 : Quel indice IP un coffret d'équipement COW doit-il avoir ?

1. R : Les coffrets d'équipement COW nécessitent généralement un indice de protection IP55 ou NEMA 4X pour un déploiement en extérieur. Cela offre une protection contre l'infiltration de poussière et les jets d'eau, garantissant que l'équipement reste opérationnel sous la pluie, les tempêtes de poussière et d'autres conditions difficiles.

Q7 : Quelle est la plage de températures de fonctionnement typique pour les équipements de télécommunication ?

1. R : Les équipements de télécommunication d'extérieur doivent généralement fonctionner de manière fiable de -40 °C à +45 °C, certains équipements étant certifiés jusqu'à +55 °C. Le dépassement de ces limites entraîne une défaillance prématurée des composants, une instabilité du système et une dégradation des batteries.

Q8 : Combien d'énergie le refroidissement consomme-t-il sur un site COW ?

1. R : Le refroidissement peut consommer de 20 à 40 % de la puissance totale du site. Les systèmes intelligents de contrôle de la température qui modulent le refroidissement en fonction de la demande peuvent réaliser 40 à 60 % d'économies d'énergie par rapport aux systèmes fonctionnant en continu.

Q9 : Quelle méthode de refroidissement est la plus adaptée aux environnements très poussiéreux ou côtiers ?

1. R : Pour les environnements très poussiéreux ou côtiers (à forte teneur en sel), des systèmes étanches comme des échangeurs de chaleur ou des climatiseurs sont recommandés. Les ventilateurs à filtre ne conviennent pas car les filtres nécessiteraient des remplacements fréquents et l'infiltration de sel peut corroder les composants électroniques.

Q10 : Puis-je refroidir séparément les compartiments d'équipement et de batterie ?

1. R : Oui. Le refroidissement zoné sépare les compartiments d'équipement et de batterie, en appliquant le refroidissement uniquement là où cela est nécessaire. Le compartiment d'équipement utilise un climatiseur standard ou un échangeur de chaleur, tandis que le compartiment de batterie utilise un climatiseur CC plus petit ou un refroidisseur thermoélectrique. Cette approche réduit considérablement la consommation globale d'énergie.

Conclusion

La gestion thermique dans les coffrets d'équipement COW n'est pas une considération secondaire, c'est une discipline d'ingénierie critique qui détermine directement la fiabilité, la durée de vie et le coût d'exploitation des sites cellulaires mobiles. La transition vers la 5G a rendu la gestion de la chaleur plus complexe que jamais, la consommation d'énergie et la génération de chaleur augmentant de 2 à 4 fois par rapport aux équipements 4G.

Une gestion thermique efficace nécessite :

1. · Un calcul précis de la charge thermique— prenant en compte à la fois la chaleur interne de l'équipement et les charges environnementales externes

2. · Le choix d'un système de refroidissement approprié— adaptant la méthode (ventilateurs à filtre, échangeurs de chaleur, TEC ou climatiseur) aux conditions spécifiques du site

3. · Un contrôle intelligent— utilisant des régulateurs de température intelligents pour optimiser l'utilisation de l'énergie

4. · Une conception intégrée— garantissant que les systèmes de refroidissement sont installés en usine, pré-testés et prêts pour un déploiement rapide

Pour les opérateurs de réseau et les équipes d'intervention d'urgence déployant des COW dans des environnements divers — de la chaleur du désert à l'humidité côtière en passant par le froid hivernal —, une stratégie de gestion thermique adaptée garantit que les liaisons de communication critiques restent opérationnelles au moment où elles sont le plus nécessaires.
