Personnalisation en production : adaptation de la hauteur des tours de guet, de l’agencement des plateformes et de la capacité de charge

Réponse rapide

Les tours modernes de garde d'observation sont des structures en acier entièrement personnalisables conçues pour répondre aux exigences spécifiques de toute application de sécurité, de surveillance ou de contrôle. La hauteur peut être adaptée de 6 mètres à plus de 50 mètres, les configurations de plateformes peuvent accueillir 1 à plus de 3 niveaux avec des dimensions et des méthodes d'accès personnalisées (échelles ou escaliers), et la capacité de charge peut être conçue pour supporter 300 kg à plus de 3 000 kg d'équipements et de personnel. Galvanisées à chaud conformément à la norme ASTM A123 avec un revêtement de zinc de 85 à 100 μm, ces tours offrent 30 à 50 ans de durée de service sans entretien dans des environnements difficiles, des ports côtiers aux installations industrielles et aux postes-frontières isolés.

Points clés à retenir

1. La hauteur est entièrement personnalisable : Les tours peuvent être conçues de 6 m à plus de 50 m, avec des conceptions modulaires permettant des ajustements de hauteur sur site

2. Les configurations de plateformes sont déterminées par l'application : Ponts d'observation à un seul niveau pour la surveillance de base, plateformes à plusieurs niveaux pour une surveillance stratifiée et cabines fermées personnalisées pour la protection du personnel

3. La capacité de charge évolue selon les exigences de la mission : De 300 kg pour les systèmes de caméras légers à plus de 3 000 kg pour les ensembles de surveillance intégrés avec personnel

4. La galvanisation à chaud garantit la longévité : Un revêtement conforme à ASTM A123 (85 à 100 μm) assure une protection contre la corrosion pendant 30 à 50 ans

5. La conception modulaire permet un déploiement rapide : Les composants préfabriqués sont expédiés en ensembles compacts et assemblés sur site avec des raccords boulonnés

6. Les normes de conception garantissent l'intégrité structurelle : Les tours sont conformes à TIA-222-H/F/G, aux normes de soudage AWS D1.1 et aux spécifications de boulons ISO 898-1/-2

1. Comprendre le paysage de la personnalisation

Aucune application de sécurité ou de surveillance n'est identique. Une installation de patrouille frontalière nécessite des spécifications différentes de celles d'une tour de périmètre de prison, d'une plateforme de sécurité portuaire ou d'un poste d'observation des incendies de forêt. C'est pourquoi la personnalisation n'est pas un ajout : elle est le point de départ de tout projet de tour d'observation.

Les fabricants proposant des services OEM (fabricant d'équipement d'origine) travaillent directement avec les clients pour concevoir des tours correspondant à leurs exigences opérationnelles spécifiques, aux conditions du site et aux contraintes budgétaires. Les trois principales dimensions personnalisables sont la hauteur, la configuration de la plateforme et la capacité de charge, chacune interdépendante et nécessitant une analyse technique approfondie.

2. Personnalisation de la hauteur : atteindre le bon point d'observation

La gamme

Les tours d'observation peuvent être conçues selon une large gamme de hauteurs :

1. 6–12 mètres : Petits sites industriels, sécurité événementielle, surveillance de chantiers

2. 15–25 mètres : Installations de taille moyenne, périmètres de prisons, postes électriques

3. 25–50 mètres : Grands ports, installations militaires, surveillance de vastes zones

4. Plus de 50 mètres :Applications spécialisées de radiodiffusion ou de surveillance longue portée

La considération d'ingénierie

La hauteur ne consiste pas simplement à prolonger la tour vers le haut. À mesure que la hauteur augmente, la charge du vent, la déflexion structurelle et les exigences en matière de fondations évoluent toutes de manière non linéaire. Un processus de personnalisation bien conçu prend en compte :

1. Vitesses du vent spécifiques au site :Les conceptions prennent en charge les charges de vent opérationnelles et les vitesses de vent de survie

2. Limites de déflexion :Les tours maintiennent une déflexion de 0,5 à 1,0 degré aux vitesses de vent opérationnelles afin de garantir la stabilité de la plateforme

3. Conception des fondations :La hauteur influence directement la profondeur des fondations et les exigences en matière de renforcement

Avantages modulaires

Les conceptions modulaires permettent des ajustements de hauteur sans modifications fondamentales de la philosophie de conception. Les composants sont expédiés en sections et assemblés sur site, ce qui permet :

• Des hauteurs personnalisées avec des composants standard

• Des modifications futures de la hauteur à mesure que les besoins évoluent

• Un emballage efficace et des coûts d'expédition réduits

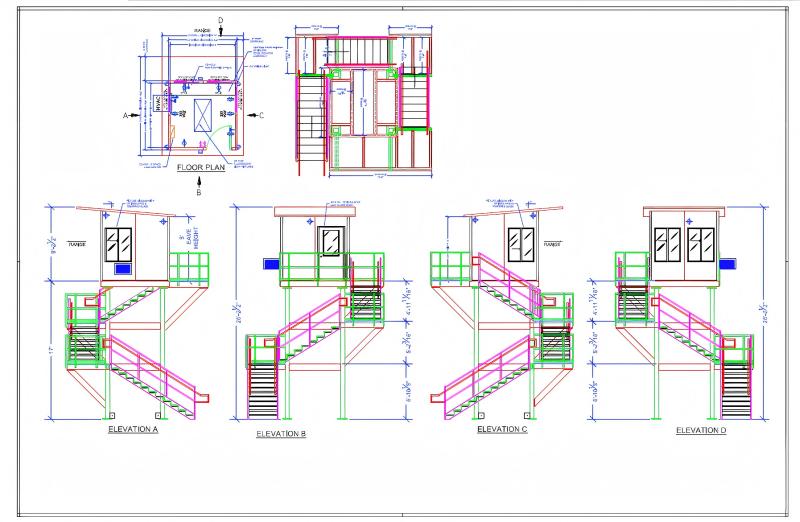

3. Configuration de la plateforme : conception du pont d'observation

Nombre et configuration des plateformes

Les tours d'observation peuvent être configurées avec :

1. Plateforme unique : Observation de base ou montage de caméra

2. Plateformes à plusieurs niveaux :Surveillance stratifiée avec des niveaux distincts pour les équipements, le personnel et les fonctions de commandement

3. Cabines fermées :Salles d'observation protégées des intempéries avec chauffage, climatisation et protection balistique

4. Accès personnalisé :Échelles pour une montée rapide ou escaliers pour les déplacements fréquents du personnel

Dimensions de la plateforme

La taille de la plateforme doit accueillir à la fois les équipements et le personnel :

1. Empreintes standard :À partir de 4' × 4' (environ 1,2 m × 1,2 m) jusqu'à 18' × 18' (5,5 m × 5,5 m)

2. Dimensionnement personnalisé :Disponible pour des ensembles d'équipements plus grands ou plusieurs membres du personnel

3. Caillebotis avec capacité de charge :Les plateformes utilisent généralement un treillis de caillebotis avec des capacités de charge allant jusqu'à 40 kN/m²

Configurations spécifiques aux applications

4. Capacité de charge : adapter la structure à la mission

Ce que signifie « capacité de charge »

La capacité de charge englobe tout ce que la tour doit supporter :

1. Poids du personnel :6 à 10 personnes généralement

2. Poids des équipements :Caméras, radars, antennes de communication, éclairage

3. Charges environnementales :Vent, glace, accumulation de neige

4. Charges dynamiques :Mouvement du personnel, vibrations des équipements

Plages de capacité typiques

Renforcement structurel

Pour des conditions météorologiques extrêmes ou des charges lourdes d'équipement, les tours peuvent être renforcées avec :

1. Contreventements supplémentaires :Résistance améliorée au vent et aux séismes

2. Sections d'acier plus épaisses :Capacité portante supérieure

3. Fondations améliorées :Semelles plus profondes ou dimensions de base élargies

5. Matériaux et protection : la base de la durabilité

Nuances d'acier

Les tours d'observation sont généralement fabriquées à partir de :

• Q235B/A36 :Acier de construction standard, limite d'élasticité ≥235MPa

• Q345B/A572 Gr50 :Acier faiblement allié à haute résistance pour les applications exigeantes

• S355JR/S355J0/S355J2 :Équivalents européens avec une résistance aux chocs variable selon les températures

Galvanisation à chaud (ASTM A123)

Le système de protection contre la corrosion est essentiel pour les tours exposées aux intempéries, aux embruns salins et aux polluants industriels. La galvanisation à chaud ASTM A123 fournit :

• Revêtement de zinc de 85–100μm

• Durée de vie de 30–50 anssans maintenance

• Protection cathodique :Le zinc protège l'acier de manière sacrificielle même en cas de rayure

• Couverture complète :Surfaces internes et externes protégées

Normes relatives aux fixations

Les boulons, écrous et rondelles sont conformes aux normes internationales :

1. Boulons :ISO 898-1, classe 4.8, 6.8 ou 8.8

2. Écrous :ISO 898-2

3. Rondelles :ISO 6507-1

6. Normes de conception et assurance qualité

Normes de conception structurelle

Les tours d'observation sont conçues pour répondre à des normes industrielles rigoureuses :

1. TIA-222-H/F/G :Norme structurelle pour les structures de support d'antennes

2. AWS D1.1 :Norme de soudage

3. ISO 1461 ou ASTM A123 :Norme de galvanisation

4. ISO 9001:2008 : Certification de gestion de la qualité

Tests de contrôle qualité

Les fabricants effectuent des tests complets pour vérifier la qualité :

• Essai de traction :Vérifie la résistance du matériau

• Analyse des éléments :Confirme la composition chimique

• Essai d'impact (Charpy) :Vérifie la ténacité à température donnée

• Pliage à froid :Confirme la ductilité

• Test de Preece :Vérifie l'uniformité de la galvanisation

• Essai au marteau :Vérifie l'adhérence du revêtement

7. Personnalisation en pratique : solutions de tours Qingdao Altai

Qingdao Altai Tower Co., Ltd.est un fabricant professionnel de tours de télécommunication, de tours électriques et d'accessoires pour tours. L'entreprise détient ISO9001, ISO14001 et ISO45001 certifications et s'est vu accorder 23 brevets internationaux . Avec des produits exportés vers plus de 100 pays et régions—notamment les États-Unis, les pays du Moyen-Orient et l'Europe—l'entreprise a établi une solide réputation en matière de qualité et de capacité de personnalisation.

Aperçu de la gamme de produits

Capacités de fabrication

• Capacité de production : 2 000–3 000 tonnes métriques par mois

• Délai de production : 30 jours après paiement

• Emballage : Emballage adapté au transport maritime avec feuillard galvanisé

• Couleur : Personnalisable selon les exigences du client

• Expédition : Depuis le port de Qingdao ou les ports désignés

Pourquoi choisir Altai Tower ?

1. Atelier de galvanisation interne avec des équipements italiens, respectant strictement la norme ASTM A123

2. Certifications internationales ISO, CE et autres

3. 23 brevets internationaux démontrant l'innovation

4. Conception modulaire permettant un emballage efficace et un déploiement rapide

5. Personnalisation à tous les niveaux: hauteur, plateforme, charge, couleur, finition

8. Matrice de décision d'application

FAQ

Q1 : Quel est le délai habituel de livraison pour une tour d'observation personnalisée ?

1. R : Les tours d'observation personnalisées sont généralement expédiées dans les 30 jours suivant le paiement. La capacité de fabrication varie de 2 000 à 3 000 tonnes métriques par mois, garantissant une production efficace même pour les commandes importantes.

Q2 : Quelle est la hauteur maximale disponible pour une tour d'observation personnalisée ?

1. R : Les hauteurs peuvent être personnalisées de 6 mètres à plus de 50 mètres. Pour des applications spécialisées, des tours dépassant 100 mètres sont possibles, bien que celles-ci nécessitent beaucoup plus d'ingénierie et de travaux de fondation.

Q3 : Quelle capacité de charge une tour d'observation personnalisée peut-elle supporter ?

1. R : La capacité de charge varie de 300 kg pour des systèmes de caméras légers à plus de 3 000 kg pour des suites de surveillance lourdes avec personnel. La capacité spécifique dépend de la hauteur, de la configuration de la plateforme et des conditions de vent du site.

Q4 : Quelle protection contre la corrosion est fournie ?

1. R : Les tours sont galvanisées à chaud conformément à ASTM A123 avec une épaisseur de revêtement de zinc de 85 à 100 μm. Cela fournit une protection contre la corrosion sans maintenance pendant 30 à 50 ans dans la plupart des environnements.

Q5 : La tour peut-elle être démontée et déplacée ?

1. R : Oui. Les conceptions modulaires avec assemblages boulonnés permettent un démontage et un déplacement faciles. Cela est particulièrement utile pour les installations temporaires, les chantiers de construction et les applications de sécurité événementielle.

Q6 : Quelles normes de conception les tours personnalisées respectent-elles ?

1. R : Les tours sont conçues pour respecter les normes structurelles TIA-222-H/F/G, les normes de soudage AWS D1.1 et les normes de galvanisation ISO 1461 ou ASTM A123.

Q7 : Puis-je personnaliser la configuration de la plateforme ?

1. R : Oui. Les options de plateforme comprennent des ponts simples, des configurations à plusieurs niveaux, des cabines fermées et des méthodes d'accès personnalisées (échelles ou escaliers). La taille de la plateforme peut être personnalisée de 4' × 4' à 18' × 18' ou plus.

Q8 : Quelles nuances d'acier sont disponibles ?

1. R : Les nuances courantes comprennent Q235B/A36 (acier structurel standard), Q345B/A572 Gr50 (acier faiblement allié à haute résistance) et S355JR/S355J0/S355J2 (équivalents européens avec différentes résistances aux chocs).

Q9 : La tour peut-elle être peinte dans des couleurs personnalisées ?

1. R : Oui. Les options de traitement de surface comprennent la galvanisation à chaud ou la peinture, avec une couleur personnalisable selon les exigences du client.

Q10 : Quels tests de qualité sont effectués ?

1. R : Les fabricants effectuent des essais de traction, des analyses élémentaires, des essais d'impact (Charpy), des essais de pliage à froid, des tests Preece (uniformité de la galvanisation) et des tests au marteau (adhérence du revêtement) pour vérifier la qualité.

Conclusion

Les tours de garde d'observation ne sont pas des produits standardisés : ce sont des solutions conçues sur mesure pour répondre aux exigences spécifiques de chaque application de sécurité, de surveillance ou de contrôle. Des hauteurs allant de 6 à plus de 50 mètres aux configurations de plateformes permettant d'accueillir un seul observateur ou des centres de commande à plusieurs niveaux, en passant par des capacités de charge allant de systèmes de caméras légers à des suites de surveillance intégrées lourdes, la fabrication moderne fournit ce dont chaque mission a besoin.

La galvanisation à chaud conformément à ASTM A123 garantit que ces structures conçues sur mesure dureront pendant des décennies — 30 à 50 ans — sans maintenance, même dans les environnements côtiers, industriels ou isolés les plus difficiles. Avec une fabrication certifiée ISO, 23 brevets internationaux et un historique d'exportation vers plus de 100 pays, des fabricants comme Qingdao Altai Tower démontrent que la personnalisation n'est pas seulement possible : elle est devenue la nouvelle norme.

Que vous sécurisiez une centrale électrique, surveilliez un port, patrouilliez une frontière ou protégiez le périmètre d'une prison, la bonne tour est celle qui est conçue pour vos exigences spécifiques. Et grâce à une construction moderne modulaire en acier galvanisé, cette tour peut être conçue, fabriquée et livrée plus rapidement que jamais.
