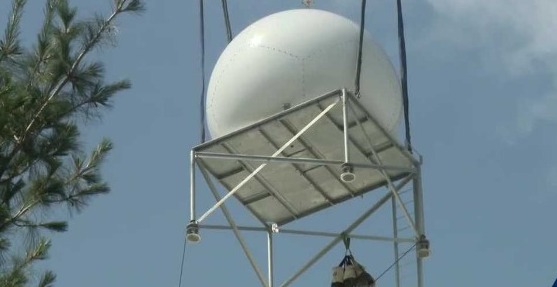

Monopôle vs. tour en treillis : une analyse coûts-avantages des structures de support pour radar

Réponse rapide

Pour les structures de support radar, les monopôles offrent une installation plus rapide, une emprise au sol plus réduite et une esthétique supérieure — idéals pour les sites urbains et les hauteurs jusqu’à 40–50 mètres. Les pylônes en treillis offrent une capacité de charge supérieure, un potentiel de hauteur plus élevé (dépassant 100 mètres) et des coûts de matériaux inférieurs de 20–30 % — ce qui en fait le choix privilégié pour les réseaux radar lourds, les sites multi-opérateurs et les déploiements ruraux ou côtiers où l’impact visuel est moins contraignant. Il n’existe pas d’option universellement « meilleure » — seulement l’option la plus économiquement et techniquement adaptée à vos conditions de site spécifiques, vos exigences de hauteur et vos contraintes budgétaires.

Points clés à retenir

1. Coûts des matériaux : Les pylônes en treillis utilisent 20–30 % moins d’acier que les monopôles de hauteur et de capacité de charge équivalentes, réduisant considérablement les dépenses en matières premières

2. Transport : Les composants des pylônes en treillis sont expédiés en lots compacts et empilables —aucun permis spécial requis ; les monopôles nécessitent souvent des permis pour charges hors gabarit et des escortes

3. Fondations : Les monopôles nécessitent des fondations plus grandes et plus coûteuses en raison des charges concentrées ; les pylônes en treillis répartissent les charges sur plusieurs pieds, réduisant la complexité et le coût des fondations

4. Vitesse d’installation : Les monopôles sont érigés plus rapidement (un seul ou quelques levages par grue) ; les pylônes en treillis prennent plus de temps mais nécessitent moins d’équipements de levage lourd

5. Limite de hauteur : Les monopôles sont généralement limités à 40–50 mètres ; les pylônes en treillis peuvent dépasser 100–300 mètres

6. Capacité de charge : Les pylônes en treillis supportent des charges d’équipements plus lourdes — essentielles pour les sites radar multi-opérateurs et les grands réseaux d’antennes

7. Performance au vent : Les pylônes en treillis présentent une déflexion plus faible sous des charges de vent extrêmes par rapport aux monopôles

La distinction fondamentale : esthétique contre capacité brute

Dans sa forme la plus simple, le choix entre un monopôle et un pylône en treillis commence souvent par un compromis fondamental :

La décision dépasse rapidement l’esthétique pour passer à une analyse rigoureuse des coûts et des capacités.

Coût total de possession : une analyse en cinq facteurs

1. Coûts des matériaux et de la fabrication

Une étude comparant les coûts de fabrication a constaté qu’une tour monopole en acier était 79,20 % plus chère à fabriquer qu’une tour treillis de capacité équivalente. Bien que les tours treillis entraînent des coûts de main-d’œuvre plus élevés sur site pour l’assemblage, les économies de matériaux sont considérables.

2. Transport et logistique

Pour les projets radar dans des emplacements éloignés, l’avantage logistique des tours treillis peut être déterminant. Les composants des tours treillis peuvent être transportés par des camions standard sans les permis de chargement hors gabarit souvent nécessaires pour les monopoles.

3. Installation et fondation

L'écart de coût des fondations est particulièrement important pour les sites radar installés dans des conditions de sol difficiles. La charge concentrée d'un monopôle nécessite une base en béton massive pour résister aux moments de renversement, tandis que la charge répartie d'une tour en treillis sur plusieurs pieds permet des fondations plus petites et plus économiques.

4. Considérations relatives au terrain et au zonage

Pour les installations radar en milieu urbain, dans les parcs nationaux ou dans des zones sensibles sur le plan esthétique, la faible emprise au sol et le potentiel de camouflage du monopôle peuvent accélérer considérablement l'approbation du zonage.

5. Maintenance et durée de vie

Les deux types de tours, lorsqu'ils sont correctement galvanisés à chaud conformément à la norme ASTM A123, offrent30 à 50 ans de durée de vieCependant, la modularité de la tour en treillis offre un avantage distinct : si un seul élément est endommagé ou corrodé, il peut être remplacé sur site sans affecter l'ensemble de la structure.

Comparaison structurelle et des performances

Pour les applications radar où la précision de l'alignement de l'antenne est critique, la plus faible déflexion de la tour en treillis sous les charges de vent constitue un avantage significatif. Une étude a constaté que les tours en treillis présentaient une inclinaison maximale de 0,4784 degrés sous des charges de vent critiques, contre 0,5806 degrés pour les monopoles dans les mêmes conditions.

Guide de sélection : adapter la structure à votre projet

Étude de cas : solutions de support radar pour la tour Altai de Qingdao

Qingdao Altai Tower Co., Ltd. est un fabricant professionnel de tours de télécommunication, de pylônes électriques et d'accessoires pour tours, créé en 2003. L'entreprise est spécialisée dans la conception, la fabrication et l'installation de tours en acier et de structures de communication, avec des produits exportés vers plus de 100 pays et régions.

Capacités de fabrication

1. Capacité de production : 2 000–3 000 tonnes métriques par mois

2. Équipement : Machine de cintrage hydraulique CNC de 4 000 tonnes pour composants à haute résistance et haute précision

3. Galvanisation : Atelier interne équipé de matériel italien, respectant strictement la norme ASTM A123

4. Délai de livraison : 30 jours après paiement

5. Certifications : ISO9001, ISO14001, ISO45001

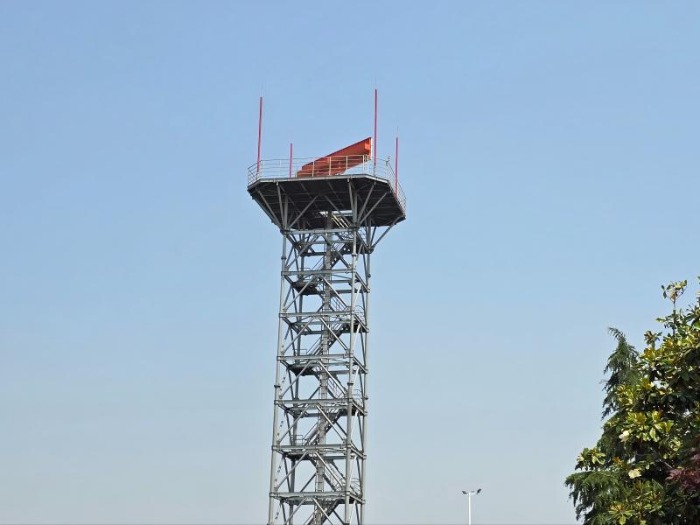

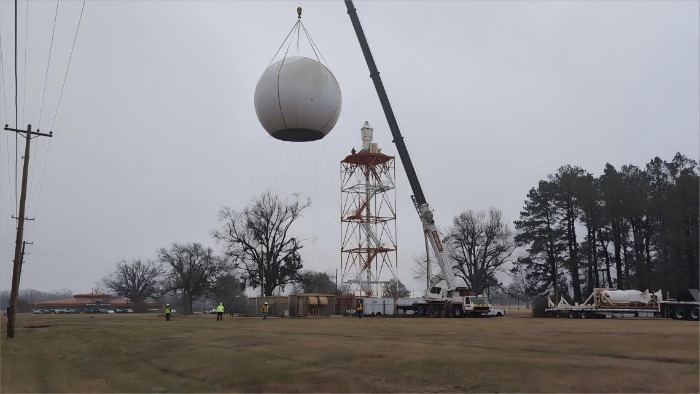

Gamme de produits de tours radar

Normes de qualité

Les structures de support radar des tours Qingdao Altai sont conformes à :

1. ANSI/TIA-222-H/F/G :Normes structurelles pour les structures de support d'antennes

2. ASTM A123 :Spécifications de galvanisation à chaud

3. AWS D1.1 :Normes de soudage

4. ISO 1461 :Normes de galvanisation

FAQ

Q1 : Quel type de tour est le plus rentable pour les applications radar ?

1. R : Cela dépend de la hauteur et des conditions du site. Pour des hauteurs inférieures à 40 mètres dans les zones urbaines, les monopodes offrent une installation plus rapide et une approbation de zonage plus facile, compensant souvent leur coût matériel plus élevé. Pour des hauteurs supérieures à 60 mètres ou des charges radar importantes, les tours en treillis sont nettement plus rentables grâce à des coûts matériels réduits (20–30 % d'acier en moins) et des fondations plus simples.

Q2 : Quelle est la hauteur maximale pour chaque type de tour ?

1. R : Les monopodes sont généralement limités à 40–60 mètres en raison de contraintes structurelles. Les tours en treillis peuvent dépasser 100–300 mètres, ce qui en fait le seul choix pratique pour les installations radar élevées.

Q3 : Comment les charges de vent affectent-elles différemment chaque type de tour ?

1. R : Les monopodes agissent comme des structures pleines, captant davantage le vent et nécessitant des fondations plus solides. Les tours en treillis ont une conception ouverte qui permet au vent de passer à travers, réduisant la charge de vent et améliorant la stabilité dans les zones à vents forts. Les tours en treillis présentent également une faible déflexion dans des conditions de vent extrêmes.

Q4 : Quel type de tour est le plus facile à transporter vers des sites isolés ?

1. R : Les tours en treillis sont nettement plus faciles à transporter. Les composants sont expédiés en ensembles compacts empilables et nécessitent aucun permis spécial. Les monopôles nécessitent souvent des permis pour charges hors gabarit, des escortes et des remorques spécialisées, en particulier pour les structures plus hautes.

Q5 : Comment le coût des fondations se compare-t-il entre les deux types ?

1. R : Les monopôles nécessitent des fondations plus grandes et davantage renforcées en raison des charges concentrées. Les tours en treillis répartissent les charges sur plusieurs pieds, ce qui entraîne des fondations plus petites, plus simples et plus économiques—une économie significative, notamment dans des conditions de sol difficiles.

Q6 : Quel type de tour est le meilleur pour les sites radar multi-opérateurs ?

1. R : Les tours en treillis sont privilégiées pour les sites multi-opérateurs en raison de leur capacité de charge supérieure et de leur capacité à supporter plusieurs antennes et des équipements lourds. Les monopôles ont une capacité de charge limitée et peuvent ne pas accueillir les équipements de plusieurs opérateurs.

Q7 : Les monopôles peuvent-ils être camouflés pour les zones sensibles sur le plan esthétique ?

1. R : Oui. Les monopôles peuvent facilement être déguisés en arbres, mâts de drapeau ou lampadaires, ce qui les rend idéaux pour les zones urbaines, résidentielles ou pittoresques. Les tours en treillis ont une apparence industrielle difficile à dissimuler.

Q8 : Quelle est la durée de vie typique de chaque type de tour ?

1. R : Les deux types de tours, lorsqu'ils sont correctement galvanisés à chaud conformément à la norme ASTM A123, offrent 30 à 50 ans de durée de service. Les tours en treillis offrent une réparabilité plus facile : les éléments individuels peuvent être remplacés sur site sans affecter l'ensemble de la structure.

Q9 : Quel type de tour s'installe le plus rapidement ?

1. R : Les monopôles s'installent plus rapidement — généralement érigés en une ou quelques levées de grue. Les tours en treillis nécessitent davantage de main-d'œuvre sur site pour assembler les segments par boulonnage, ce qui prolonge le temps d'installation.

Q10 : Comment choisir la bonne tour pour mon projet radar ?

1. R : Tenez compte de ces facteurs clés : hauteur requise, charge des équipements, emplacement du site (urbain ou rural), budget, exigences de zonage et calendrier. Utilisez le guide de sélection ci-dessus comme point de départ et consultez un ingénieur spécialisé dans les tours pour obtenir des recommandations adaptées au site.

Conclusion

Le choix entre un monopôle et une tour en treillis pour les structures de support radar ne consiste pas à trouver une option universellement « meilleure » — il s'agit d'identifier la solution la plus économique et techniquement adaptée aux conditions spécifiques de votre projet.

Choisissez un monopôle lorsque l'impact visuel, une faible emprise au sol et un déploiement rapide sont les principaux facteurs, et que le budget du projet peut supporter le coût supplémentaire associé. C'est la solution pour les sites sensibles et contraints.

Choisissez une tour en treillis lorsque la maximisation de la valeur, l'atteinte de hauteurs extrêmes ou le support de charges lourdes sont les priorités principales. C'est le outil de travail imbattable pour des performances brutes et le coût total le plus faible dans des environnements permissifs.

En allant au-delà d'un simple prix initial et en réalisant une analyse globale coûts-avantages sur l'ensemble du cycle de vie de la structure — matériaux, transport, fondations, installation et maintenance — les responsables de projet peuvent effectuer une sélection fiable et fondée sur les données, garantissant la réussite à long terme du projet et la fiabilité opérationnelle.
