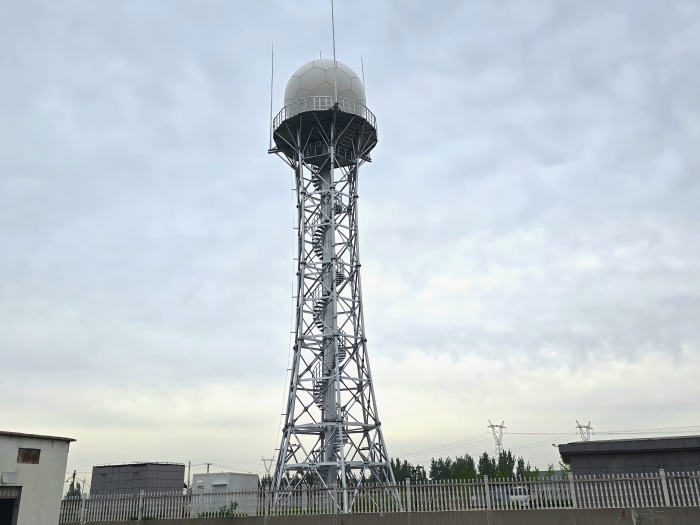

Qu'est-ce qu'un pylône de support radar ?

Réponse rapide

Un tour de support de radar est une structure en acier spécialisée conçue pour élever et soutenir des équipements radar — notamment l'antenne rotative, le piédestal et le radôme de protection — à une hauteur offrant une couverture en visibilité directe. Contrairement aux tours de télécommunications standard qui portent simplement des antennes passives, une tour de support de radar doit fournir une plate-forme exceptionnellement rigide. Les systèmes radar reposant sur des ondes électromagnétiques synchronisées avec précision pour détecter, suivre et caractériser les objets, la structure de soutien doit minimiser la flexion, les vibrations et l'oscillation. Même une fraction de degré de mouvement structurel peut déformer le faisceau radar, introduisant des erreurs de phase et dégradant la fidélité des données. Par conséquent, les tours de radar se définissent par leur rigidité, leur fréquence propre élevée et leurs limites de flexion strictes.

Points clés

• · L'équipement radar est lourd et actif : Un assemblage radar typique comprend un piédestal rotatif lourd (jusqu'à 10 tonnes), une grande antenne parabolique et un radôme de protection (pesant jusqu'à 4,2 tonnes).

• · La fidélité des données est la mesure principale : Une tour de télécommunications privilégie la zone de couverture ; une tour de radar privilégie la précision du pointage. La structure ne doit pas interférer avec les signaux électromagnétiques.

• · Une rigidité élevée est obligatoire : Pour éviter le couplage de résonance avec l'antenne rotative, les tours de radar nécessitent une fréquence propre élevée (généralement ≥ 1 Hz à ≥ 3 Hz selon l'application).

• · Les limites de flexion sont strictes : La tour doit maintenir des limites de flexion angulaire strictes sous les charges de vent et de glace pour empêcher le faisceau radar de dévier de sa cible.

• · Les plates-formes sont des diaphragmes structurels : Les plates-formes de radar doivent agir comme des diaphragmes horizontaux rigides pour répartir les charges concentrées et contribuer à la rigidité de torsion globale de la tour.

1. Analyse de l'intention de recherche de l'utilisateur

Qui recherche ces informations ?

Résumé de l'intention de recherche : Les utilisateurs veulent une définition claire de ce qu'est une tour de support de radar et, plus important encore, pourquoi elle ne peut pas simplement être remplacée par une tour de télécommunications standard. Ils recherchent les raisons techniques qui se cachent derrière la conception spécialisée.

2. Questions clés que les utilisateurs peuvent se poser

1. Que supporte exactement une tour de support de radar ? Quels sont les composants du système radar ?

2. Pourquoi ne puis-je pas simplement placer un radar sur un monopôle de télécommunications normal ?

3. Quelles sont les exigences structurelles spécifiques pour une tour de radar ?

4. Comment les vibrations affectent-elles les performances du radar ? Qu'est-ce que le « couplage résonnant » ?

5. Quelle fréquence propre une tour radar doit-elle atteindre ?

6. Quel est le rôle du radome et comment affecte-t-il la tour ?

7. Quelles normes régissent la conception des tours radar ?

8. En quoi les plates-formes de maintenance d'une tour radar diffèrent-elles de celles d'une tour de télécommunication ?

3. Structure de l'article

Section 1 : Définition de la tour de support radar

Ce qu'elle est, l'équipement qu'elle transporte et sa fonction principale.

Section 2 : L'anatomie du système — Équipement + Structure

Décomposition du socle rotatif, de l'antenne parabolique, du radome et de la structure en treillis d'acier ou monopôle.

Section 3 : Pourquoi le radar exige un support spécialisé

La physique du radar et les raisons pour lesquelles les vibrations structurelles, la déflexion et une faible fréquence propre dégradent la qualité des données.

Section 4 : Critères de conception structurelle

Cibles de fréquence propre, limites de déflexion et analyse des charges dynamiques.

Section 5 : Tour radar vs tour de télécommunications (brève comparaison)

Une comparaison concise des priorités de conception.

Section 6 : Étude de cas — Solutions de support radar pour tour Altai

Paramètres d'ingénierie du monde réel et capacités de fabrication.

Section 7 : FAQ

Questions et réponses courantes.

4. Contenu principal

4.1 Définition de la tour de support radar

Une tour de support radar est le lien essentiel entre le sol et l'équipement électromagnétique sensible qui surveille nos ciels, notre météo et nos frontières. Elle se compose de deux systèmes distincts mais interdépendants :

1. L'équipement radar : Le système actif qui transmet et reçoit des signaux.

2. La structure en acier de support : L'infrastructure passive qui maintient l'équipement en place avec une précision extrême.

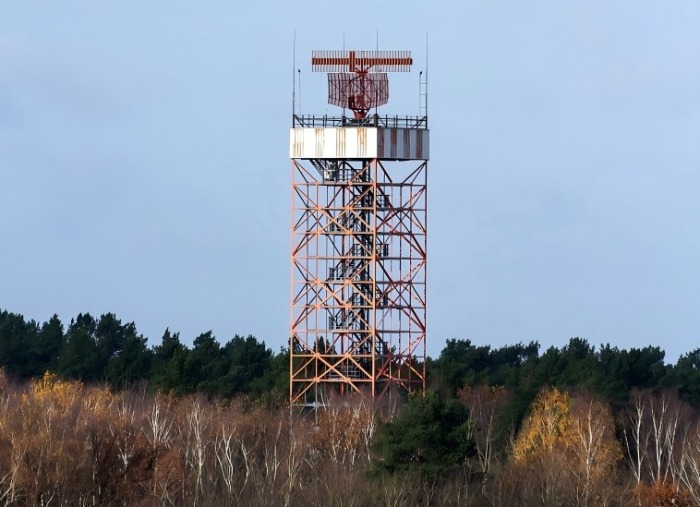

La structure en acier prend généralement la forme d'une tour treillis robuste (pour des hauteurs supérieures à 30 mètres et des charges lourdes) ou d'un monopôle rigidifié (pour des hauteurs plus faibles ou des sites où l'espace est limité). Quelle que soit la configuration, la tâche principale de la tour est de maintenir l'antenne radar pointée exactement là où elle est censée l'être, indépendamment du vent, de la glace ou du mouvement de l'antenne elle-même.

4.2 L'anatomie du système — Équipement + Structure

Pour comprendre pourquoi la structure est si spécialisée, il faut comprendre l'équipement qu'elle transporte.

1. · Le piédestal (base rotative) : C'est le cœur mécanique du radar. Il peut peser plus de 10 000 kg. Il abrite les moteurs et les bagues collectrices qui font tourner l'antenne, effectuant souvent plusieurs tours par minute. Cela crée une charge dynamique continue sur la tour.

2. · L'antenne (réflecteur parabolique) : La parabole qui concentre les ondes radio. Elle prend le vent comme une voile et ajoute une masse concentrée importante tout au sommet de la tour.

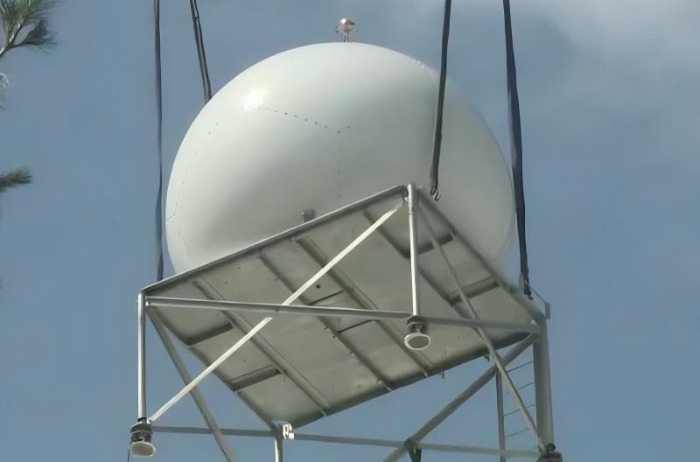

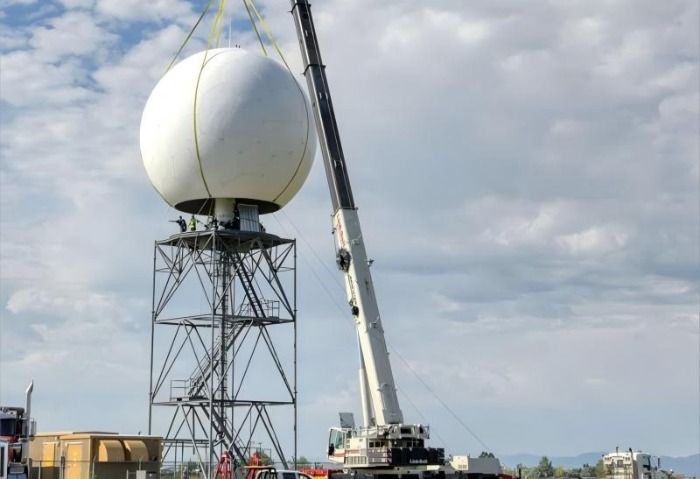

3. · Le radôme : Un dôme étanche et transparent aux RF (souvent de 11 à 12 mètres de diamètre) qui protège l'antenne du vent, de la glace et de la pluie. Un radôme standard à lui seul peut peser de 3 500 kg à 4 200 kg et ajoute une surface massive pour les charges de vent.

4. · La structure en acier : La tour, la plateforme et la fondation. Elle doit transférer les moments de basculement massifs générés par la charge du vent sur le radôme vers le sol.

4.3 Pourquoi le radar exige un support spécialisé

Si vous montez un radar sur une tour de télécommunications standard, le radar ne parviendra probablement pas à respecter ses spécifications de performance. Voici pourquoi :

1. L'impératif de rigidité (Vibration)
Chaque structure possède une fréquence propre : la vitesse à laquelle elle a naturellement tendance à osciller ou à vibrer. Si l'antenne radar tourne à une fréquence qui correspond à la fréquence propre de la tour, une résonance se produit. La tour commence à osciller de manière incontrôlable, amplifiant le mouvement.
Même sans résonance, une tour flexible introduit des erreurs de phase. Le radar émet une onde et s'attend à ce que l'écho revienne à un point précis. Si la tour vibre, l'antenne se déplace entre la transmission et la réception, ce qui distord l'image.

2. Limites de déflexion strictes
Lorsque le vent frappe le radôme, la tour s'incline. Alors qu'une tour de télécommunications peut tolérer quelques degrés de déflexion au sommet, une tour radar ne le peut pas. Une déflexion de seulement 0,075 degré peut introduire des erreurs de pointage inacceptables. La tour doit être exceptionnellement rigide (fréquence propre élevée) pour maintenir la précision de la ligne de visée.

3. Charges dynamiques
Une tour de télécommunications supporte des antennes statiques et passives. Une tour radar supporte une machine rotative massive. La charge cyclique due à la rotation du piédestal exige que la structure en acier soit analysée en matière de fatigue et d'amplification dynamique.

4.4 Critères de conception structurelle

Pour répondre à ces exigences, les tours de support radar sont conçues selon des critères spécifiques :

1. · Fréquence propre élevée : La tour doit avoir une fréquence propre qui est maintenue à une distance sécuritaire de la fréquence de rotation de l'antenne et de ses harmoniques. Les normes industrielles exigent souvent une fréquence propre ≥ 1 Hz (pour les radars météorologiques) ou ≥ 3 Hz (pour les radars ATC de précision).

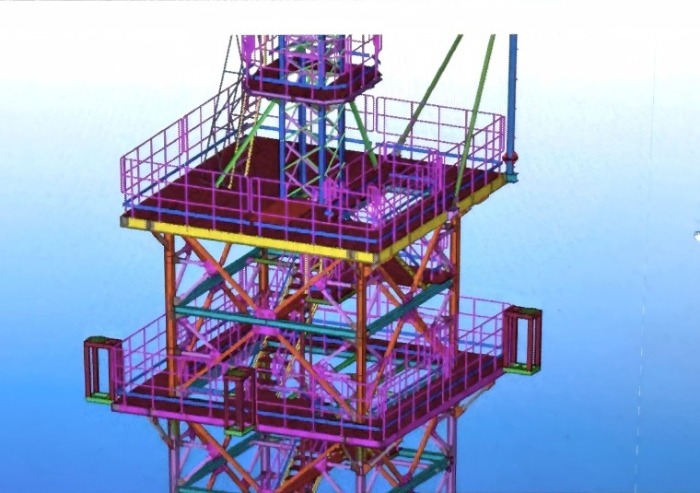

2. · Plateformes rigidifiées : Les plateformes de radar doivent être conçues comme des diaphragmes rigides. Elles sont fortement contreventées pour empêcher la flexion localisée et pour répartir la charge concentrée massive du piédestal radar dans les montants principaux de la tour.

3. · Conception avancée des fondations : L'énorme moment de basculement généré par la charge du vent sur le radôme nécessite des fondations massives. Une tour radar typique peut nécessiter des fondations sur pieux profonds (par exemple, 24 pieux, 1,2 m de diamètre, 28 m de profondeur) pour résister au basculement.

4. · Accès pour la maintenance :Les échelles d'accès et les câbles de sécurité doivent être intégrés dans la conception structurelle sans introduire de flexibilité localisée qui pourrait abaisser la fréquence propre de la tour.

4.5 Tour radar vs tour de télécommunications

5. Étude de cas — Solutions de support de radar Altai Tower

Qingdao Altai Tower Co., Ltd. est un fabricant professionnel de tours de télécommunication, de pylônes électriques et de structures de support de radar spécialisées, fondé en 2003. L'équipe d'ingénierie de l'entreprise conçoit des tours de radar qui respectent strictement les exigences dynamiques des équipements radar qu'elles soutiennent.

Capacités d'ingénierie et de fabrication :

1. · Normes de conception : ANSI/TIA-222-H/F/G, GB 50135 et analyse dynamique personnalisée.

2. · Capacité de production : 3 000 tonnes métriques par mois, garantissant une livraison rapide pour les grands projets d'infrastructure.

3. · Précision de fabrication : Le poinçonnage et le perçage à commande numérique (CNC) garantissent une tolérance de ±0,5 mm sur les trous de boulons, ce qui est crucial pour l'assemblage précis de plates-formes radar rigidifiées.

4. · Galvanisation : La galvanisation à chaud en interne selon la norme ASTM A123 garantit une durée de vie de plus de 30 ans dans des environnements difficiles et exposés.

Exemple d'application : Tour de support de radar de 30 mètres
Altai Tower a récemment fabriqué une tour de support de radar de 30 mètres pour la surveillance de la migration des parasites. La conception a répondu aux exigences spécialisées du système radar :

• · Configuration de treillis à haute rigidité : La géométrie du treillis a été optimisée pour atteindre la fréquence naturelle requise, garantissant que l'antenne radar rotative maintienne une précision de pointage exacte.

• · Plates-formes à diaphragme : La plate-forme de montage du radar a été fortement contreventée et intégrée dans la structure des montants principaux pour supporter le poids concentré et le couple du socle du radar.

• · Accès de sécurité intégré : Un système de câble antichute vertical a été installé le long de l'échelle pour garantir un accès de maintenance sécurisé sans compromettre la rigidité structurelle.

6. FAQ

Q1 : Quelle est la principale différence entre une tour de support de radar et une tour de télécommunication ?

1. R : La principale différence réside dans la rigidité structurelle. Une tour de télécommunication est conçue pour supporter des antennes passives et tolérer une déflexion modérée. Une tour de support de radar est conçue pour maintenir une précision de pointage stricte et de faibles vibrations, ce qui nécessite une fréquence naturelle beaucoup plus élevée et des limites de déflexion plus serrées.

Q2 : Quel est le poids typique d'un équipement radar ?

1. R : Un système radar complet — comprenant le piédestal rotatif, l'antenne et le radôme — peut peser entre 10 000 kg et 15 000 kg. C'est nettement plus lourd que les réseaux d'antennes de télécommunication typiques, qui pèsent entre 1 000 et 2 000 kg.

Q3 : Pourquoi la fréquence naturelle est-elle si importante pour une tour de radar ?

1. R : Chaque structure vibre à certaines fréquences naturelles. Si la fréquence de rotation de l'antenne radar ou le détachement de tourbillons dus au vent correspond à la fréquence naturelle de la tour, il se produit une résonance. Cela provoque un balancement excessif, qui déforme le faisceau radar et rend les données peu fiables. La tour doit être conçue pour avoir une fréquence naturelle bien supérieure à ces fréquences de forçage.

Q4 : Puis-je monter un radar sur une tour de télécommunication existante ?

1. R : En général, non. Les tours de télécommunication ne sont pas conçues pour supporter les charges lourdes et concentrées d'un socle de radar ou la surface de prise au vent massive d'un radôme. Elles manquent également de la rigidité requise pour empêcher les vibrations. La modernisation est généralement d'un coût prohibitif et techniquement risquée.

Q5 : Quelles normes s'appliquent à la conception des tours de support de radar ?

1. R : Outre les normes structurelles générales telles que l'ANSI/TIA-222-H (pour les structures d'antenne), les tours de radar nécessitent souvent une analyse dynamique basée sur les exigences spécifiques du fabricant du radar (par exemple, le maintien d'une fréquence naturelle ≥ 1 Hz). Les normes spécialisées peuvent inclure la norme GB 51418-2020 (pour la conception des stations radar).

Q6 : Comment le radôme affecte-t-il la conception de la tour ?

1. R : Le radôme protège l'antenne mais ajoute une masse importante (jusqu'à 4,2 tonnes) et une surface massive (plus de 100 m²) au sommet de la tour. Cela augmente la charge de vent et le moment de renversement, ce qui nécessite une fondation plus solide et des éléments structurels plus rigides.

Q7 : Comment Altai Tower garantit-elle la précision du pointage du radar ?

1. R : Altai Tower réalise une analyse dynamique rigoureuse lors de la phase de conception pour s'assurer que la fréquence naturelle de la tour dépasse les fréquences opérationnelles du radar. Les plates-formes sont conçues comme des diaphragmes rigides et la fabrication CNC garantit que la tour s'assemble avec une précision exacte, évitant ainsi les excentricités structurelles qui pourraient entraîner des erreurs de pointage.

Conclusion

Une tour de support de radar est bien plus qu'une simple structure en acier ; c'est une plateforme dynamique hautement sophistiquée. En combinant la machinerie lourde et active de l'équipement radar avec une structure de support en acier exceptionnellement rigide et fabriquée avec précision, ces tours garantissent que les yeux électroniques complexes de notre monde moderne peuvent fonctionner avec une clarté absolue. Choisir un fabricant doté d'une expertise avérée en matière d'analyse structurelle dynamique et de fabrication de précision est essentiel au succès de tout déploiement de radar.

Prêt à déployer une tour radar qui répond à des exigences structurelles et dynamiques strictes ? Contactez l'équipe d'ingénierie d'Altai Tower dès aujourd'hui pour une conception sur mesure, une analyse dynamique et une proposition détaillée.
