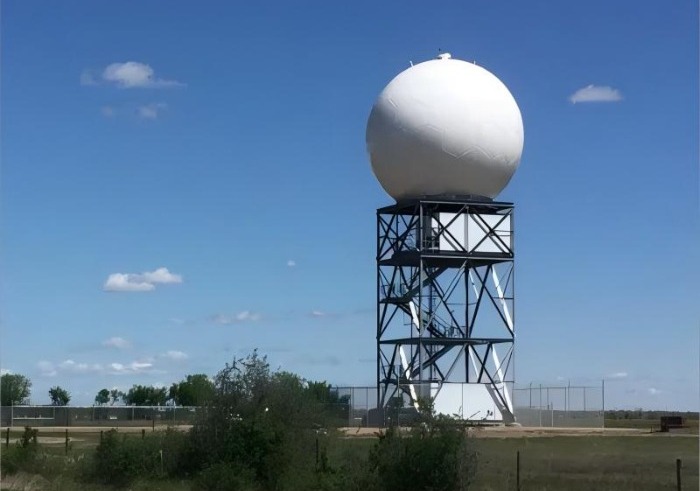

La vibration est l'ennemi silencieux de la précision des radars. Pour un tour de support de radar, les vibrations structurelles — qu'elles soient causées par le vent, l'antenne rotative ou la résonance mécanique — introduisent des erreurs de pointage, des distorsions de phase et un désalignement du faisceau. Étant donné que le radar repose sur des ondes électromagnétiques précisément chronométrées, même de minimes oscillations structurelles peuvent brouiller les images des cibles, réduire la précision du suivi et rendre les données non fiables. Pour contrer cela, les tours de radar sont conçues avec une rigidité structurelle exceptionnelle pour maintenir une fréquence propre élevée, maintenant ainsi les modes de vibration de la tour bien séparés des fréquences opérationnelles de l'équipement radar et des charges de vent environnementales.
· La vibration dégrade les données, pas seulement la structure : Contrairement aux tours de télécommunication où le mouvement n'affecte que la couverture, les vibrations d'une tour de radar provoquent des erreurs de phase et des inexactitudes de pointage qui corrompent les données radar elles-mêmes.
· La résonance est la menace ultime : Si la fréquence propre de la tour correspond à la fréquence de l'antenne rotative ou au détachement tourbillonnant du vent, la structure peut amplifier les vibrations de manière incontrôlable.
· La rigidité est la défense principale : L'augmentation de la rigidité structurelle (k) élève la fréquence propre, l'éloignant des fréquences d'excitation et prévenant la résonance.
· Le vent et la rotation sont les sources principales : Le piédestal radar rotatif crée des charges cycliques (généralement de 0,1 à 0,5 Hz), tandis que le vent traversant la tour et le radôme crée des vibrations induites par les tourbillons (VIV).
· Les systèmes d'accès ont leur importance : Les échelles, plates-formes et chemins de câbles doivent être intégrés dans la conception structurelle ; sinon, ils peuvent introduire une flexibilité locale qui abaisse la fréquence propre de la tour.
Qui recherche ces informations ?
| Type d'utilisateur | Intention principale | Préoccupations principales |
|---|---|---|
| Ingénieurs radar | Comprendre comment les vibrations structurelles impactent les performances du radar | Erreurs de phase, distorsion du faisceau, exigences de fréquence propre |
| Ingénieurs en structure | Apprendre à concevoir des tours pour minimiser les vibrations | Optimisation de la rigidité, amortissement, analyse dynamique |
| Responsables des achats / chefs de projet | Évaluer pourquoi les tours de radar coûtent plus cher que les tours standard | Coût de la rigidité, exigences d'ingénierie spécialisée |
| Planificateurs de maintenance | Identifier les signes de problèmes de vibration structurelle | Fissures de fatigue, boulons desserrés, désalignement d'antenne |
Résumé de l'intention de recherche : Les utilisateurs recherchent une explication claire de la physique des vibrations dans les tours de radar et des solutions d'ingénierie nécessaires pour les contrôler. Ils veulent comprendre le lien direct entre la rigidité structurelle, les vibrations et la précision du système radar.
1. Comment la vibration affecte-t-elle spécifiquement les performances du radar ?
2. Quelle est la différence entre la résonance structurelle et le balancement normal dû au vent ?
3. Qu'est-ce que la fréquence propre et pourquoi est-elle essentielle pour les tours radar ?
4. Comment l'antenne radar rotative fait-elle vibrer la tour ?
5. Les vibrations peuvent-elles entraîner une défaillance structurelle ?
6. Quelles techniques de conception sont utilisées pour augmenter la rigidité et réduire les vibrations ?
7. Comment les amortisseurs sont-ils utilisés dans les tours radar ?
8. Quel est l'impact des vibrations sur la maintenance et la durée de vie des équipements radar ?
Définition de la fréquence propre, de la fréquence d'excitation et de la résonance.
Erreurs de pointage, perte de cohérence de phase et flou d'image.
Charges d'antenne rotative, vent (détachement tourbillonnant) et vibrations mécaniques.
Pourquoi la maximisation de la rigidité est la solution principale.
Optimisation structurelle, systèmes d'amortissement et intégration des systèmes d'accès.
Paramètres d'ingénierie réels et capacités de fabrication.
Questions et réponses fréquentes.
Pour comprendre comment les vibrations affectent une tour radar, nous devons d'abord examiner la physique fondamentale de la dynamique structurelle. Chaque structure possède une fréquence propre, c'est-à-dire la vitesse à laquelle elle vibre naturellement lorsqu'elle est perturbée, un peu comme un diapason.
La fréquence propre (fn) d'une structure est déterminée par sa rigidité (k) et sa masse (m) :
Pour augmenter la fréquence propre (et par conséquent la stabilité), les ingénieurs doivent soit augmenter la rigidité, soit réduire la masse. Pour les tours de radar, qui doivent porter un équipement lourd, l'augmentation de la rigidité structurelle est la stratégie principale.
La résonance se produit lorsqu'une force externe (la fréquence d'excitation) correspond à la fréquence propre de la structure. Lorsque cela se produit, la structure absorbe de l'énergie à chaque cycle, ce qui fait amplifier considérablement les vibrations. Dans une tour de radar, cela peut entraîner des oscillations violentes et une fatigue structurelle rapide.
Les systèmes radar fonctionnent en émettant des ondes radio précisément minutées et en analysant les échos de retour. L'antenne doit avoir une direction de pointage exacte et connue pour localiser précisément les cibles.
· Erreurs de pointage : Si la tour oscille dans le vent, l'antenne pointe vers un endroit autre que celui où le système radar pense qu'elle pointe. Une déviation de seulement 0,075 degré peut se traduire par une erreur de position importante sur une distance de 100 kilomètres.
· Distorsions de phase : Les vibrations amènent l'antenne à se déplacer entre le moment où un signal est émis et celui où l'écho est reçu. Ce mouvement introduit des erreurs de décalage Doppler et une incohérence de phase, brouillant l'image radar et réduisant la résolution.
· Désalignement du faisceau : Dans les systèmes à réseau phasé ou multi-antennes, le mouvement relatif entre les éléments de l'antenne peut déformer le motif de formation de faisceau, créant des angles morts ou de fausses cibles.

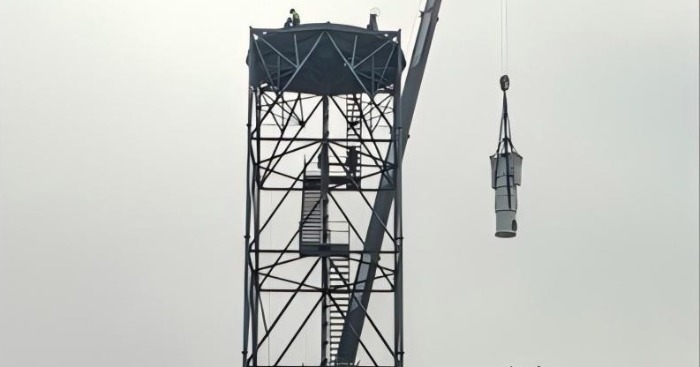

Qu'est-ce qui fait réellement vibrer une tour de radar ? Il y a trois sources principales :
· Charges d'antenne rotatives : Le piédestal du radar tourne en continu (souvent à 4–6 tr/min). Tout déséquilibre léger dans l'antenne lourde et le piédestal crée une force centrifuge cyclique qui se transfère directement dans la structure de la tour.
· Vent et détachement de tourbillons : Lorsque le vent s'écoule le long de la tour et du grand radôme, il crée des tourbillons alternés (détachement de tourbillons). Si la fréquence de ces tourbillons correspond à la fréquence propre de la tour, elle induit des vibrations induites par les tourbillons (VIV), ce qui fait osciller la tour latéralement.
· Équipement mécanique : Les moteurs, les compresseurs et les systèmes HVAC à l'intérieur de l'abri d'équipement ou du piédestal peuvent transmettre des vibrations à haute fréquence à travers la structure en acier.
La relation entre la rigidité et la vibration est la pierre angulaire de la conception des tours de radar. Une structure rigide résiste à la déformation, ce qui signifie que sa fréquence propre est élevée. En veillant à ce que la fréquence propre soit nettement supérieure aux fréquences d'excitation (rotation et vent), la tour évite la résonance.
Par exemple, si une antenne radar tourne à 0,1 Hz, la tour doit être conçue avec une fréquence propre nettement supérieure (par exemple, ≥ 1,0 Hz) pour garantir une marge de séparation sûre. Pour y parvenir, il faut une conception structurelle robuste, comprenant des dimensions de base plus larges, des sections de pieds principales plus lourdes et des schémas de contreventement denses.
Pour garantir la stabilité et la précision, les tours de radar utilisent plusieurs solutions d'ingénierie :
· Optimisation de la forme structurelle : L'utilisation d'une configuration en treillis à quatre pieds avec une large base offre une rigidité et une solidité torsionnelles exceptionnelles. Les rapports de conicité sont optimisés pour distribuer efficacement la masse et la rigidité.
· Plates-formes rigidifiées : Les plates-formes sont conçues comme des diaphragmes rigides (utilisant un contreventement transversal lourd) pour transférer les charges dynamiques massives du piédestal du radar directement dans les pieds principaux de la tour sans flexion locale.
· Amortisseurs de masse accordés (TMD) : Pour les tours hautes ou les applications critiques, un TMD peut être installé près du sommet. Il s'agit d'un poids massif suspendu sur des ressorts qui oscille hors phase avec la tour, absorbant l'énergie et la dissipant sous forme de chaleur, ce qui atténue efficacement les vibrations.
· Intégration des accès : Les échelles, les câbles de sécurité et les plates-formes sont intégrés dans les nœuds structurels principaux. La fixation de systèmes d'accès lourds à des éléments secondaires peut créer une flexibilité localisée qui altère la réponse dynamique de la tour.

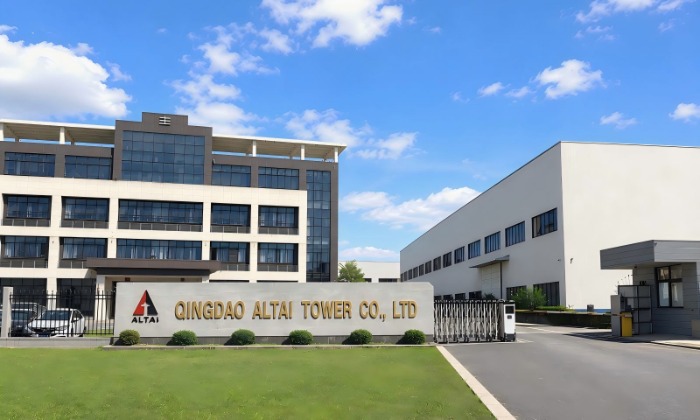

Qingdao Altai Tower Co., Ltd. est un fabricant professionnel de tours de télécommunication, de pylônes électriques et de structures de support de radar spécialisées, fondé en 2003. L'équipe d'ingénierie de l'entreprise conçoit des tours radar en mettant un accent particulier sur la rigidité dynamique et le contrôle des vibrations.
Capacités d'ingénierie et de fabrication :

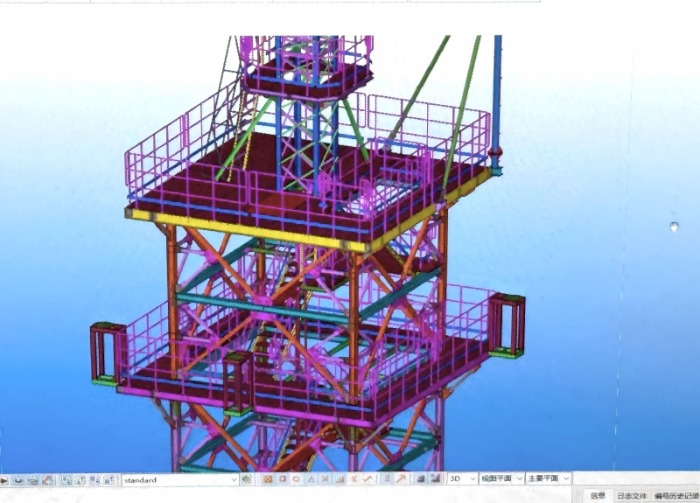

· Analyse dynamique : Altai Tower utilise une analyse par éléments finis (FEA) avancée pour modéliser les fréquences propres de la tour, garantissant une marge de sécurité par rapport à la fréquence de rotation du radar.
· Précision de fabrication : Le poinçonnage et le perçage à commande numérique (CNC) garantissent une tolérance de ±0,5 mm sur les trous de boulons. Cette précision élimine le jeu dans les assemblages boulonnés, ce qui peut réduire la rigidité structurelle et introduire des vibrations non linéaires.
· Rigidité de la plateforme : Altai Tower conçoit les plateformes radar sous forme de diaphragmes raidis entièrement contreventés, empêchant toute déflexion locale sous les fortes charges cycliques du piédestal du radar.

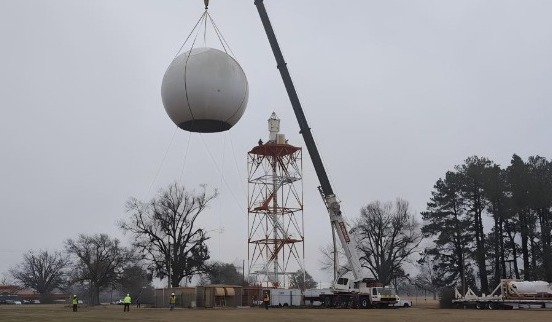

Exemple d'application : Tour de support radar de 30 mètres
Altai Tower a récemment fabriqué une tour de support radar de 30 mètres pour la surveillance de la migration des nuisibles. La conception répondait aux exigences de vibration spécialisées du système radar :
· Configuration en treillis à haute rigidité : La géométrie du treillis a été optimisée pour atteindre une fréquence propre bien supérieure aux fréquences de excitation opérationnelles, garantissant une précision de pointage exacte.
· Plateformes à diaphragme : La plateforme de montage du radar a été fortement contreventée et intégrée à la structure principale des montants pour supporter le poids concentré et le couple du piédestal du radar.
· Accès de sécurité intégré : Un système de ligne de vie verticale antichute a été installé le long de l'échelle pour garantir un accès de maintenance en toute sécurité sans compromettre la rigidité structurelle.
R : Les vibrations provoquent le mouvement de l'antenne radar pendant la transmission et la réception. Cela introduit des erreurs de pointage (le radar regarde au mauvais endroit) et des erreurs de phase (la synchronisation de l'onde radar est déformée), ce qui floute l'image radar, réduit la résolution des cibles et peut amener le système à perdre la trace d'objets se déplaçant rapidement.
A : Le balancement normal dû au vent est une déflexion lente et constante causée par une pression de vent continue. La résonance est une amplification dynamique du mouvement qui se produit lorsque la fréquence des rafales de vent ou de la rotation de l'antenne correspond à la fréquence propre de la tour. La résonance provoque des oscillations violentes et soutenues qui peuvent rapidement endommager la structure et détruire les données radar.
A : La fréquence propre est la vitesse à laquelle une structure vibre naturellement lorsqu'elle est perturbée. Elle est essentielle pour les tours radar car si la fréquence propre coïncide avec la fréquence de l'antenne en rotation ou le détachement de tourbillons de vent, la résonance se produit. La tour doit être conçue avec une fréquence propre suffisamment élevée pour l'éviter.
A : Le piédestal et l'antenne radar en rotation ont un poids massif (jusqu'à 10 000 kg). Même un léger déséquilibre de cette masse en rotation crée une force centrifuge qui pousse latéralement contre la tour. Cette force cyclique se transfère directement dans la structure en acier, agissant comme une source de vibration continue.
A : Oui. Des vibrations prolongées, en particulier la résonance, provoquent une fatigue rapide des membrures en acier et des assemblages boulonnés. Au fil du temps, cela peut entraîner la formation de fissures dans l'acier ou le desserrage des boulons, ce qui peut finalement aboutir à une défaillance structurelle catastrophique si rien n'est fait.
R : Les ingénieurs utilisent des bases de tour plus larges, des sections de pieds principaux plus lourdes, des croisillons diagonaux plus denses et des diaphragmes rigides pour les plates-formes. Ils veillent également à ce que les systèmes d'accès (échelles, câbles) soient structurellement intégrés et effectuent une analyse dynamique pour vérifier les fréquences propres.
R : Les amortisseurs de masse accordés (TMD) sont des masses massives suspendues près du sommet de la tour sur des ressorts et des amortisseurs. Lorsque la tour oscille, le TMD oscille en opposition de phase, absorbant l'énergie cinétique et la dissipant sous forme de chaleur, réduisant ainsi l'amplitude des vibrations.
R : Altai Tower effectue une analyse dynamique rigoureuse pendant la phase de conception pour s'assurer que la fréquence propre de la tour dépasse les fréquences opérationnelles du radar. Les plates-formes sont conçues comme des diaphragmes rigides et la fabrication CNC garantit que la tour s'assemble avec une précision exacte, évitant les excentricités structurelles qui pourraient entraîner des erreurs de pointage.
La vibration est la force invisible qui dicte la conception des tours radar. Pour une tour de support de radar, l'objectif ultime n'est pas seulement de résister au vent, mais de rester parfaitement immobile. La relation entre la rigidité structurelle, la fréquence propre et le contrôle des vibrations est le défi d'ingénierie fondamental dans la construction de ces structures de precision. En comprenant ces dynamiques et en appliquant des technologies de structure et d'amortissement avancées, des fabricants comme Altai Tower s'assurent que les systèmes radar peuvent fonctionner avec la clarté et la précision requises pour sécuriser nos cieux et surveiller notre environnement.
Prêt à déployer une tour radar qui répond à des exigences structurelles et dynamiques strictes ? Contactez l'équipe d'ingénierie de Altai Tower dès aujourd'hui pour une conception sur mesure, une analyse dynamique et une proposition détaillée.
