Au-delà de 80 mètres : repousser les limites de hauteur avec des tours d'angle en acier à quatre pieds

À mesure que les réseaux de télécommunications évoluent pour prendre en charge la 5G et les futures générations de technologies sans fil, la demande de tours toujours plus hautes continue de croître. Alors que les tours conventionnelles atteignent généralement une hauteur maximale d'environ 80 mètres, les réseaux de nouvelle génération nécessitent des structures pouvant atteindre 100 mètres et plus. Tour d'angle en acier à 4 pieds – une solution d’ingénierie spécialement conçue pour dépasser les limitations de hauteur conventionnelles tout en maintenant l’intégrité structurelle et la fiabilité opérationnelle.

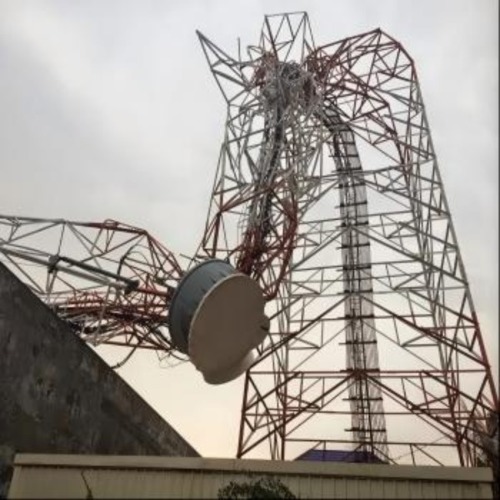

Le défi de la hauteur : pourquoi les conceptions conventionnelles échouent

Les conceptions de tours traditionnelles sont confrontées à des défis importants lorsqu'elles dépassent 80 mètres :

1. - Augmentation exponentielle de la flexion moments de charges de vent

2. - Risques de flambage dans les éléments de compression

3. - Effets dynamiques du vent provoquant des schémas de vibrations complexes

4. - Stabilité des fondations préoccupations dans des conditions de charge combinées

La transition de 80 à plus de 100 mètres représente bien plus qu’une simple augmentation de hauteur : elle nécessite une refonte fondamentale des principes structurels et des stratégies de gestion de la charge.

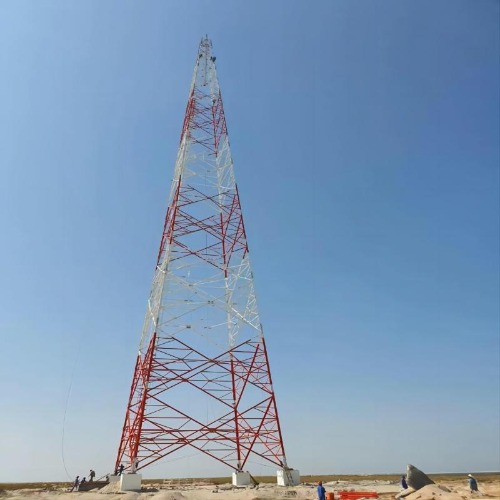

Configuration à quatre pattes : l'avantage structurel

La géométrie quadrilatérale des tours à 4 pieds offre des avantages distincts pour les applications de hauteur extrême :

Mécanisme de stabilité amélioré

1. - Dimensions de base plus larges créer des moments de résistance significativement plus grands

2. - Chemins de charge redondants répartir les contraintes plus efficacement que les conceptions à trois pattes

3. - Rigidité en torsion supérieure empêche la torsion sous charge asymétrique

4. - Échec progressif prévention par le biais de plusieurs membres redondants

Efficacité matérielle

1. - Modèles de contreventement optimisés maximiser les rapports résistance/poids

2. - Construction segmentée permet de varier les sections transversales le long de la hauteur

3. - Dimensionnement stratégique des membres place les sections plus lourdes où se produisent les concentrations de contraintes

Considérations techniques critiques pour les tours de plus de 100 mètres

Analyse avancée du flambage
Les calculs de flambement Euler traditionnels se révèlent insuffisants pour les tours de très grande hauteur. Notre approche d'ingénierie intègre :

1. - Analyse par éléments finis non linéaire pour prédire les modes de flambement complexes

2. - Études de sensibilité aux imperfections initiales prise en compte des tolérances de fabrication

3. - Évaluation du flambage des interactions locales-globales pour les éléments de compression

4. - Évaluation du flambage dynamique sous les vibrations induites par le vent

Innovations en ingénierie éolienne
À des hauteurs supérieures à 80 mètres, le comportement du vent devient de plus en plus complexe :

1. - Effets aéroélastiques nécessitant des systèmes d'amortissement spécialisés

2. - Gradient de vitesse du vent modélisation sur toute la hauteur de la tour

3. - Atténuation de la perte de tourbillons par des virures hélicoïdales ou des amortisseurs à masse accordée

4. - Analyse directionnelle du vent pour des conditions de charge spécifiques au site

Réponse dynamique non linéaire
Notre méthodologie de conception aborde plusieurs phénomènes dynamiques critiques :

1. - Prévention de l'instabilité galopante grâce à l'optimisation de la forme des éléments

2. - Vibrations induites par le sillage dans des configurations multi-tours

3. - Vibrations induites par la pluie et le vent et leur atténuation

4. - Combinaison sismique-éolienne effets pour les régions à risques multiples

Ingénierie des fondations pour les hauteurs extrêmes

Le système de fondation des tours de plus de 100 mètres représente l’un des éléments de conception les plus critiques :

Interaction sol-structure

1. -Solutions de fondations profondes utilisant des pieux forés de grand diamètre

2. -Optimisation de l'efficacité du groupe de pieux pour la résistance aux charges latérales

3. -Modélisation de l'interaction sol-structure pour prédire avec précision les déformations

4. -Mécanismes de résistance au soulèvement utilisant des pieux sous-alésés ou des ancrages rocheux

Types de fondations avancées

1. - Fondations sur radier avec des systèmes de pieux intégrés pour des conditions de sol difficiles

2. - Fondations à emboîtement rocheux en terrain montagneux

3. - Conceptions à base de dalle avec des techniques d'amélioration des sols

4. - Systèmes de fondations à plusieurs niveaux pour les sites en pente

Étude de cas : projet de tour de 118 mètres

Un projet récent illustre notre approche en matière de conception de tours de très grande hauteur :

Spécifications du projet

1. Hauteur : 118 mètres

2. Localisation : Région côtière avec des vents forts

3. Chargement : Antennes porteuses multiples + liaisons micro-ondes

4. Durée de vie prévue : 50 ans

Solutions techniques mises en œuvre

1. -Système de contreventement hybride combinant des modèles de contreventement en K et en X

2. -Amortisseur de masse réglé à 95 mètres pour le contrôle des vibrations

3. -Fondation ancrée dans la roche avec pieux de 32 mètres de profondeur

4. -Dimensionnement progressif des éléments avec des angles plus lourds dans les sections inférieures

Résultats de performance

1. -Fréquence naturelle : 0,45 Hz, bien séparée des fréquences de décollement des tourbillons

2. -Accélération maximale : < 15 mg dans des conditions de vent sur 50 ans

3. -Tassement des fondations : <12 mm après 2 ans de surveillance

Innovations en matière de matériaux et de fabrication

Applications de l'acier à haute résistance

1. - acier Q420 (limite d'élasticité 420 MPa) pour les éléments de compression critiques
2. - Construction hybride en utilisant différentes nuances d'acier en fonction des exigences de contrainte
3. - Angles formés à froid avec une résistance au flambage améliorée

Conception de connexion avancée

1. - Boulonnage à haute résistance avec connexions précontraintes

2. - Joints résistants aux moments aux intersections structurelles clés

3. -Connexions critiques en matière de glissement pour les emplacements sensibles à la fatigue

Considérations relatives à la surveillance et à la maintenance

Les tours ultra-hautes nécessitent des systèmes de surveillance spécialisés :

1. - Surveillance de la santé structurelle avec jauges de contrainte et accéléromètres

2. -Surveillance du tassement des fondations à l'aide d'instruments de précision

3. -Systèmes de protection contre la corrosion avec spécifications de revêtement améliorées

4. -Systèmes d'inspection robotisés pour les zones difficiles d'accès

Orientations futures : au-delà de 150 mètres

La frontière de l’ingénierie continue de progresser avec plusieurs technologies émergentes :

1. - Matériaux composites combinant l'acier avec des éléments en fibre de carbone

2. - Systèmes d'amortissement actifs en utilisant le contrôle de réponse en temps réel

3. - Technologie des jumeaux numériques pour la maintenance prédictive

4. - Structures adaptatives qui modifient leurs propriétés en réponse au chargement

Conclusion : Ingénierie sans limites de hauteur

La conception de la tour d'angle en acier à quatre pieds représente une solution éprouvée pour dépasser la limite conventionnelle des 80 mètres. Grâce à une analyse de flambage avancée, une ingénierie éolienne sophistiquée et une conception de fondations innovante, ces structures peuvent atteindre plus de 100 mètres en toute sécurité tout en maintenant une fiabilité opérationnelle.

Face à l'évolution constante des besoins en réseaux, la capacité à construire des tours plus hautes restera cruciale pour assurer une couverture et une capacité complètes. La configuration à quatre piliers, avec sa stabilité intrinsèque et ses chemins de charge redondants, constitue la base technique de ces tours de nouvelle génération.

À la Qingdao Altai Tower, nous nous engageons à faire progresser la technologie des tours grâce à une ingénierie rigoureuse et une conception innovante. Notre expérience des projets de très grande hauteur démontre qu'avec la bonne approche, il n'y a aucune limite à la hauteur que nous pouvons construire ; seulement de nouveaux défis d'ingénierie à relever.
