English
русский
español
العربيةRecherche
Qu\'est-ce que tu cherches?
Recherche
Dans le domaine des infrastructures de télécommunications critiques, le véritable test d'une structure ne réside pas dans ses performances le jour de son installation, mais dans sa capacité à résister à des décennies d'agressions environnementales incessantes. tours monopôles Exposée aux embruns côtiers, aux polluants industriels et aux climats rigoureux, la corrosion est le principal ennemi de la longévité. La solution la plus efficace contre ce fléau est un procédé métallurgique éprouvé : la galvanisation à chaud (HDG) réalisée selon la norme stricte ASTM A123. Ce procédé n’est pas un simple revêtement ; il constitue une stratégie de protection complète et durable, garante d’une durée de vie de 50 ans avec un minimum d’entretien.
Ce blog explore en profondeur les principes scientifiques et les normes qui font de la galvanisation à chaud le choix incontesté pour garantir la durabilité des monopôles.
Un monopôle est une structure porteuse unique. Contrairement à une tour treillis où un seul élément corrodé peut être remplacé, une corrosion importante sur un monopôle compromet totalement son intégrité structurelle. Le coût de remplacement d'une tour entière dépasse largement l'investissement initial dans une protection anticorrosion de haute qualité. Par conséquent, le système choisi doit être robuste, uniforme et durable pendant toute la durée de vie de l'ouvrage. La galvanisation à chaud répond à cette exigence grâce à une protection multicouche unique.
La force du procédé HDG réside dans la création d'une liaison métallurgique entre l'acier et le zinc. Il s'agit d'un processus en plusieurs étapes, rigoureusement contrôlé :
• Préparation de la surface (Fondement essentiel) : L'acier est nettoyé chimiquement par dégraissage, décapage acide (pour éliminer la calamine et la rouille) et fluxage. Cette surface impeccable est essentielle à une bonne adhérence du zinc.

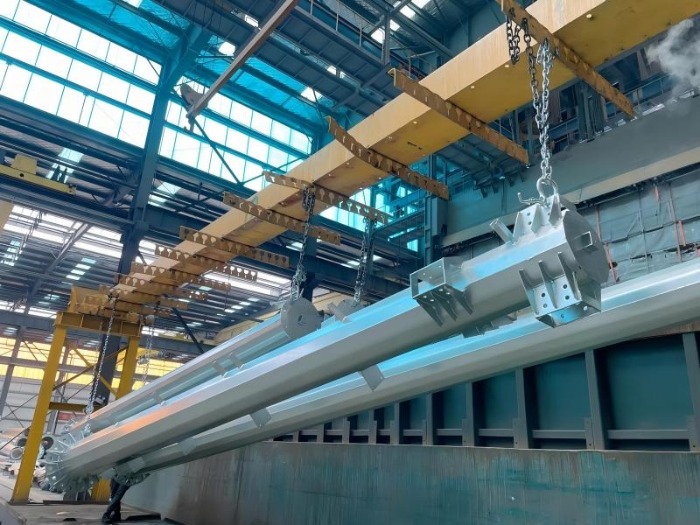

• Galvanisation (La Transformation) : L'acier nettoyé est immergé dans un bain de zinc fondu à environ 450 °C. Une série de couches d'alliage zinc-fer se forment à l'interface acier-acier, recouvertes d'une couche de zinc pur. Il en résulte un revêtement solidaire du substrat en acier, qui ne peut ni s'écailler ni se décoller comme une peinture.
• Inspection et trempe : La pièce nouvellement galvanisée est refroidie, souvent par trempe à l'eau, puis inspectée afin de vérifier l'uniformité, l'épaisseur et l'aspect du revêtement.
La norme ASTM A123/A123M est la norme de référence pour la galvanisation à chaud des produits en fer et en acier. Pour les prescripteurs monopoles, elle offre les garanties essentielles de performance :
· Épaisseur minimale du revêtement : La norme spécifie les épaisseurs minimales moyennes et locales du revêtement en fonction de l'épaisseur de l'acier sous-jacent. Pour les plaques d'acier épaisses utilisées dans les monopôles (souvent supérieures à 5 mm), cela correspond généralement à une masse de revêtement moyenne minimale de 610 g/m² (environ 85 µm ou 3,4 mils), des épaisseurs plus importantes étant courantes dans les environnements difficiles. Ce réservoir important de zinc assure une protection durable pendant des décennies.
• Adhésion et uniformité : Le procédé prescrit par la norme garantit un revêtement uniforme et sans pores qui recouvre chaque centimètre carré de l'acier, y compris les bords et les coins — des zones notoirement vulnérables avec d'autres méthodes de revêtement.
· Assurance qualité: La conformité à la norme ASTM A123 fournit un référentiel fiable et reproductible de qualité, donnant aux ingénieurs et aux propriétaires d'actifs confiance dans la performance à long terme de leurs infrastructures.
HDG offre trois niveaux de défense distincts et synergiques :
· Protection par barrière : Le revêtement de zinc forme une barrière physique dense et imperméable qui isole l'acier de l'humidité et des électrolytes.
• Protection cathodique (sacrificielle) : Le zinc est électrochimiquement plus actif que l'acier. Si le revêtement est rayé ou coupé, exposant ainsi l'acier sous-jacent, le zinc environnant se corrode de manière sacrificielle afin de protéger la zone exposée. Cette propriété unique d'« auto-réparation » empêche la corrosion sous-jacente qui affecte les systèmes peints.
• La patine de zinc : Au fil du temps, la surface du zinc réagit avec l'atmosphère pour former une couche stable et adhérente de sels de zinc (la patine). Cette patine ralentit encore la consommation de zinc, contribuant ainsi à l'extraordinaire longévité du revêtement.
Pour atteindre une durée de vie d'un demi-siècle, il est nécessaire d'appliquer suffisamment de zinc pour que la durée de vie soit suffisante dans un environnement spécifique.
· Performance de la première période : Durant les premières années, le zinc se corrode très lentement à mesure que se forme la patine protectrice.
• Corrosion en régime permanent : Une fois la patine établie, le zinc est consommé à un rythme remarquablement linéaire et prévisible.
• Calcul prévisible : La durée de vie prévue du revêtement galvanisé peut être calculée à l'aide de la formule : Durée de vie = (Épaisseur du revêtement de zinc) / (Taux de corrosion annuel). Dans une atmosphère typique de classe C3 (modérée), un revêtement de 85 µm peut durer plus de 50 ans. Pour les environnements côtiers sévères (C5), l'utilisation d'un revêtement encore plus épais (par exemple, 100 à 120 µm), conformément aux catégories les plus exigeantes de la norme ASTM A123, permet d'atteindre directement l'objectif de 50 ans.
Bien que le coût initial de la galvanisation à chaud selon la norme ASTM A123 puisse être plus élevé que celui d'une peinture de base, son coût total de possession (CTP) est imbattable.
• Pratiquement sans entretien : Élimine les cycles récurrents et coûteux d'inspection, de préparation de surface et de remise en peinture nécessaires pour les structures peintes.
• Prévient les défaillances catastrophiques : Protège l'infrastructure essentielle, évitant ainsi les coûts astronomiques liés au remplacement d'urgence des tours et aux interruptions de réseau.
· Durabilité: La longue durée de vie et la recyclabilité de l'acier et du zinc en font un choix respectueux de l'environnement.
Pour un mât monopôle, la galvanisation à chaud selon la norme ASTM A123 n'est pas une option ; elle fait partie intégrante de sa conception structurelle et justifie pleinement son coût. Il s'agit d'un investissement délibéré dans la fiabilité, la robustesse et la pérennité. En transformant un tube d'acier vulnérable en un élément protecteur contre la corrosion, ce procédé offre une protection ultime contre le temps, garantissant ainsi la pérennité et le bon fonctionnement de nos réseaux de communication critiques pour les générations à venir.
Pour en savoir plus, consultez www.alttower.com
Réseau IPv6 pris en charge
