Poteaux électriques basse tension en acier : démystification de la conception, de la fabrication et de la protection contre la corrosion

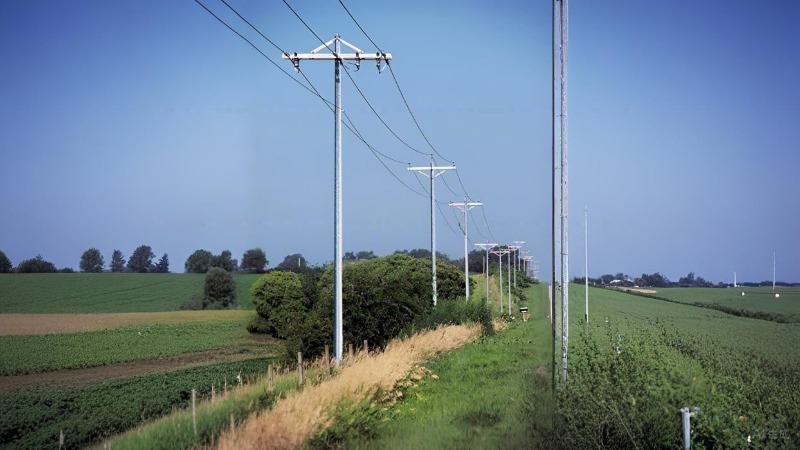

Poteaux électriques en acier Les panneaux de béton armé deviennent rapidement la pierre angulaire des réseaux de distribution d'électricité basse tension (BT) modernes et résilients. Leur supériorité ne tient pas seulement à leurs avantages par rapport au béton, mais aussi à la sophistication de leur structure, de leur fabrication et, surtout, de leur protection contre la corrosion. Découvrons ensemble le cœur technique de ces composants essentiels du réseau.

1. Conception structurelle : la forme suit la fonction et la force

Les poteaux BT sont conçus pour supporter des charges complexes : poids vertical (conducteurs, équipements), pression horizontale du vent et risque d'accumulation de glace. Les principales approches structurelles comprennent :

1. Monopôles coniques (coniques) : La conception la plus courante. Le diamètre du mât et l'épaisseur de la paroi diminuent progressivement depuis la base robuste (moment de flexion élevé) jusqu'au sommet plus léger. Cette conception :

   1. -Optimise le matériel : Utilise l'acier uniquement là où la résistance est nécessaire.

   2. -Améliore l'esthétique : Crée un profil élégant.

   3. -Améliore les performances : La forme conique canalise efficacement les charges vers la fondation.

2. Poteaux multi-sections (combinés) : Utilisé pour les poteaux de grande hauteur ou nécessitant une charge spécifique. Les sections (généralement deux ou trois) sont assemblées à l'aide de :

   1. -Connexions à bride : Plaques d'acier robustes soudées aux extrémités de chaque section et boulonnées ensemble. Nécessite un usinage et un boulonnage précis. Offre une résistance et une rigidité élevées. Couramment utilisé pour les poteaux de grande taille.

   2. -Connexions à douille (joint coulissant) : La partie supérieure présente une extrémité de diamètre réduit qui s'insère dans la partie inférieure. Fixation par boulons traversants ou goupilles de cisaillement. Installation plus rapide, mais généralement utilisée pour des charges plus légères ou des hauteurs plus courtes que les assemblages à bride.

3. Principe de conception : La section transversale (diamètre, épaisseur de paroi) est méticuleusement calculée en fonction de :

   1. -Module de section : Détermine la résistance du poteau aux moments de flexion causés par le vent et les charges du conducteur.

   2. -Moment d'inertie : Influence la résistance au flambage.

   3. -Critères de flambage locaux : Assure que les parois minces en acier ne se déforment pas sous la compression.

   4. -Limites de déflexion : Assure que le poteau ne se plie pas excessivement sous la charge, en maintenant des dégagements de conducteur sûrs.

2. Processus de fabrication : précision de la plaque au pôle

Une fabrication de qualité est primordiale pour la performance et la longévité. Le processus principal comprend :

1. Sélection et découpe des matériaux : Les plaques d'acier de construction de haute qualité (par exemple, ASTM A572 Grade 50) sont découpées avec précision en formes trapézoïdales à l'aide de découpeuses plasma ou laser CNC.

2. Roulement: Les tôles plates passent entre une série de rouleaux dans une lamineuse pyramidale. Le pliage progressif transforme le trapèze en forme conique ou cylindrique. Un contrôle précis garantit une conicité et une circularité constantes.

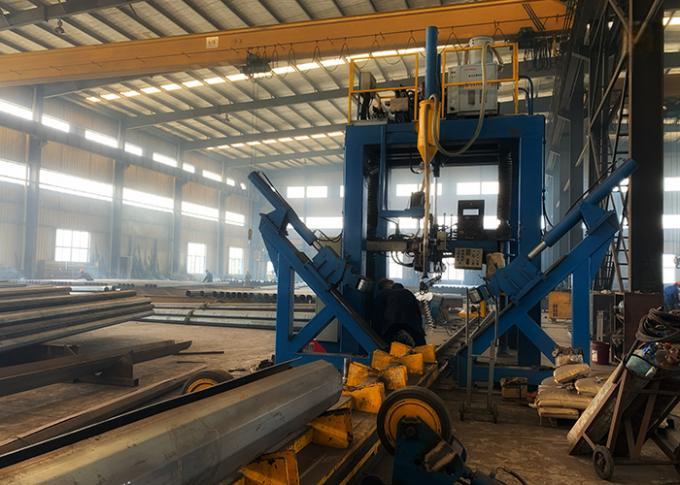

3. Soudage longitudinal : Les bords de la tôle laminée sont assemblés et soudés sur toute sa longueur par soudage à l'arc submergé (SAW). Le SAW est privilégié pour :

   1. -Pénétration profonde : Crée une soudure solide et uniforme sur toute l'épaisseur.

   2. -Taux de dépôt élevés : Efficace pour les coutures longues.

   3. -Excellente qualité et cohérence : Produit des soudures lisses et sans laitier avec un minimum de projections sous une couche de flux protectrice.

   4. -Contrôle qualité critique : L'intégrité des soudures est essentielle. Des procédures strictes régissent le préchauffage (si nécessaire), les paramètres de soudage (tension, courant, vitesse) et l'inspection post-soudage. Les contrôles non destructifs (CND), comme les contrôles par ultrasons (UT) ou les contrôles radiographiques (RT), détectent les défauts internes (porosité, manque de fusion, fissures).

4. Lissage et dimensionnement : La coque soudée peut passer dans des rouleaux de calibrage ou être redressée à l'aide de presses hydrauliques pour assurer un alignement parfait et une précision dimensionnelle.

5. Préparation finale : Les plaques de base sont soudées pour un enfouissement direct ou une fixation par boulon d'ancrage. Les plaques supérieures ou les éléments de connexion (brides ou embouts) sont soudés. Les trous pour le montage des équipements sont percés ou poinçonnés avec précision.

6. Nettoyage et préparation de surface (essentiels pour le revêtement) : Le poteau subit un nettoyage rigoureux :

   1. - Dégraissage : Élimine les huiles et les graisses.

   2. -Décapage : Le bain acide élimine le tartre et la rouille.

   3. -Fluxage : Applique une couche protectrice (souvent du chlorure de zinc et d'ammonium) pour empêcher l'oxydation avant la galvanisation et favoriser l'adhérence du zinc.

3. Protection contre la corrosion : la défense vitale

La protection de l'acier contre les intempéries est le facteur le plus crucial pour garantir des décennies de service. Deux systèmes principaux dominent les poteaux BT :

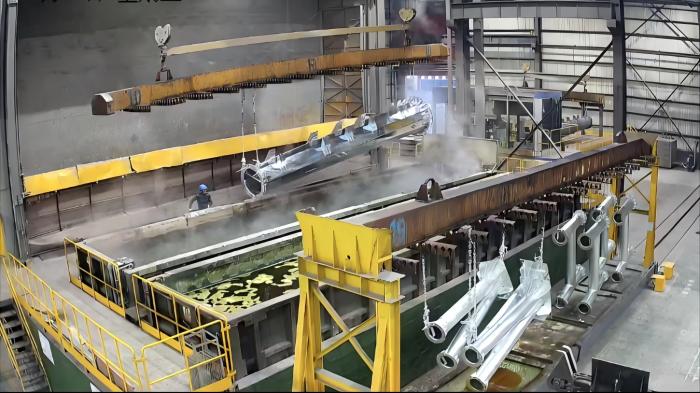

• 1. Galvanisation à chaud (HDG) : la référence absolue

  • Processus: Le poteau, soigneusement nettoyé, est immergé dans un bain de zinc fondu (généralement à environ 450 °C). Une réaction métallurgique se produit, formant une série de couches d'alliage zinc-fer surmontées d'une couche de zinc pur.

  • Normes clés : La norme ASTM A123/A123M est la principale spécification nord-américaine pour la galvanisation de l'acier de construction. Elle stipule :

    1. -Épaisseur du revêtement : Exigences minimales en fonction de l'épaisseur de l'acier (par exemple, pour un acier > 6 mm, l'épaisseur moyenne minimale est de 85 µm / 3,4 mils). Un acier plus épais nécessite généralement un revêtement plus épais.

    2. -Adhérence: Le revêtement doit résister à des tests spécifiques sans s'écailler.

    3. -Apparence: Spécifie les conditions de surface acceptables.

  • Avantages : Exceptionnellement durable, longue durée (plus de 50 ans en moyenne), offre une protection cathodique (sacrificielle) aux bords en acier exposés ou aux rayures, faible entretien.

  • Contrôle de qualité: L'épaisseur du revêtement est mesurée magnétiquement (par exemple, avec un Elcometer) en plusieurs points. Une inspection visuelle permet de vérifier l'uniformité, la présence de grumeaux, de zones nues et d'inclusions de cendres. L'adhérence est testée par trempe ou par léger martelage.

• 2. Revêtements avancés (revêtement polymère/poudre) :

  1. Processus: Appliqué après galvanisation (système Duplex) ou directement sur de l'acier spécialement préparé (moins courant pour l'exposition aux lignes de terre). Il consiste généralement à pulvériser une poudre chargée électrostatiquement (époxy, polyester, polyuréthane) sur le poteau, puis à la faire durcir au four pour former un film épais et continu.

  2. Avantages : Large gamme de couleurs (esthétique), excellente résistance aux UV, bonne résistance chimique, finition lisse. Dans un système duplex, il prolonge considérablement la durée de vie en protégeant la couche de zinc.

  3. Applications : De plus en plus populaires, notamment en milieu urbain où l'esthétique est primordiale, ou combinés au HDG pour une protection maximale, les revêtements appliqués directement sur l'acier nécessitent une préparation de surface méticuleuse (par exemple, un décapage par projection d'abrasif jusqu'à un profil Sa 2,5) et sont généralement utilisés pour les sections hors sol ou les environnements moins corrosifs que le HDG seul.

  4. Normes : Les normes ASTM telles que D4138 (adhérence), D3359 (adhérence en quadrillage), D714 (cloquage), D4060 (abrasion), D4585 (brouillard salin) sont pertinentes pour tester la qualité du revêtement.

Conclusion : Excellence en ingénierie pour la résilience du réseau

L'adoption généralisée des poteaux tubulaires en acier dans les réseaux BT repose sur une ingénierie structurelle sophistiquée, une fabrication de précision – notamment par soudage haute intégrité – et, surtout, des systèmes de protection anticorrosion avancés et rigoureusement contrôlés. Comprendre l'interaction entre la conception conique ou multi-sections, le processus de fabrication robuste privilégiant la qualité des soudures et la science des revêtements comme la galvanisation à chaud (régie par des normes comme l'ASTM A123) révèle pourquoi ces poteaux offrent une longévité, une fiabilité et une valeur ajoutée supérieures tout au long de leur cycle de vie. Face aux exigences croissantes des réseaux électriques liées à l'urbanisation et aux conditions climatiques extrêmes, l'excellence technique inhérente à la conception, à la fabrication et à la protection anticorrosion des poteaux tubulaires en acier garantit leur maintien comme élément essentiel de notre infrastructure électrique pour les décennies à venir.
