L'avantage de la haute résistance : réduire les coûts grâce à l'acier Q355B dans la fabrication des pylônes en treillis

Dans le secteur concurrentiel et sensible aux coûts de la fabrication des pylônes à treillis, chaque kilogramme d'acier compte. Si la géométrie et la conception fondamentales d'un pylône déterminent sa stabilité, le choix du matériau est un levier puissant pour optimiser à la fois ses performances et sa rentabilité. Le passage stratégique de l'acier doux standard à l'acier plus résistant est donc crucial. Acier faiblement allié à haute résistance (HSLA) acier, en particulier les nuances comme Q355B Ce blog représente un changement de paradigme en économie de l'ingénierie. Il analyse comment l'utilisation d'acier à limite élastique supérieure permet de réduire considérablement la consommation de matériaux et le coût global d'un projet, sans compromettre l'intégrité structurelle.

Base matérielle : Q355B vs. Q235B

Pour comprendre cet avantage, il faut d'abord comparer les propriétés des matériaux. Dans le système de normes chinois GB/T, largement adopté dans les infrastructures mondiales, le Q235B est un acier de construction au carbone courant, tandis que le Q355B est un acier HSLA répandu.

Cette augmentation d'environ 47 % de la limite d'élasticité est essentielle pour optimiser les processus en aval. La limite d'élasticité correspond à la contrainte à partir de laquelle un matériau commence à se déformer plastiquement ; une valeur plus élevée signifie qu'une même section d'acier peut supporter une charge beaucoup plus importante en toute sécurité.

Le mécanisme d'ingénierie : optimisation des sections pour la réduction du poids

Le principe de base est simple : pour un cas de charge donné (vent, poids, glace), une résistance plus élevée du matériau permet l'utilisation de sections transversales plus petites et plus minces.

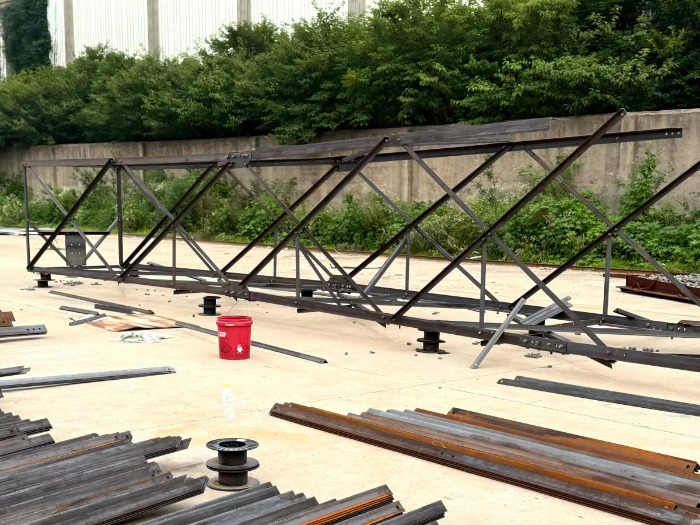

Dans la conception des pylônes à treillis, les éléments principaux sont des cornières. Les dimensions requises (largeur et épaisseur des ailes) d'une cornière sont déterminées par une analyse structurelle afin de garantir sa résistance aux efforts de compression, de traction et de flambement. Lors de la conception avec de l'acier Q355B au lieu de Q235B :

1. Redimensionnement des membres : Pour de nombreux éléments, notamment ceux dont le comportement est régi par la limite d'élasticité plutôt que par l'élancement (flambement), la section requise est inversement proportionnelle à la limite d'élasticité. Un élément dimensionné avec du profilé Q235B peut souvent être remplacé par un profilé d'angle Q355B de section inférieure.

2. Réduction de l'épaisseur : De même, lorsque l'épaisseur des plaques de gousset ou d'autres composants est déterminée par la contrainte, une résistance plus élevée permet une réduction de l'épaisseur.

3. Effet en cascade : Des éléments principaux plus légers entraînent une réduction de la charge morte, ce qui réduit légèrement la charge sur les éléments de support et les fondations, créant ainsi un effet cumulatif d'économie de poids.

Résultat : Le tonnage total d'acier de la tour peut être réduit de 15 % à 25 % pour une structure équivalente conçue selon les mêmes facteurs de sécurité et normes de performance (par exemple, TIA-222, EN 1993-3-1).

Analyse coûts-avantages : des économies de poids aux économies financières

L'impact financier de cette réduction de poids est direct et multiforme :

1. Économies sur les coûts des matières premières :
Bien que l'acier Q355B ait une prime d'environ 5 à 12 % par tonne par rapport au Q235B, la réduction substantielle du tonnage requis entraîne une réduction nette du coût total d'achat des matériaux.

1. Exemple simplifié : Une tour nécessitant 10 tonnes de Q235B pourrait n'avoir besoin que de 7,8 tonnes de Q355B (en supposant une réduction de poids de 22 %).

   1. Coût avec Q235B : 10 tonnes * X $/tonne = 10X

   2. Coût avec Q355B : 7,8 tonnes * (1,08 * X $)/tonne = ~8,42X

   3. Économies nettes : ~16 % sur le coût de la matière première, l'acier.

2. Réduction des coûts de logistique et de manutention :
Des tours plus légères ont un effet d'entraînement sur la logistique du projet :

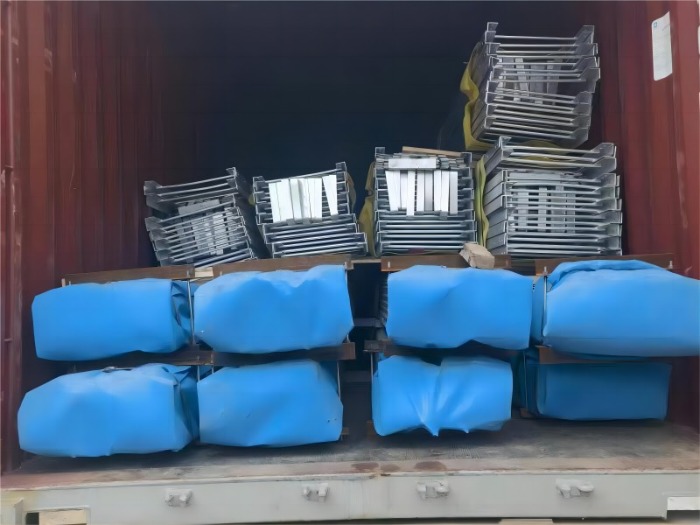

1. Transport : Moins de chargements de camions sont nécessaires pour livrer les matériaux à l'atelier de fabrication et les composants finis sur le chantier, ce qui réduit les coûts de transport.

2. Manutention en atelier : Les composants plus légers sont plus faciles à déplacer, à faire pivoter et à positionner dans l'atelier, ce qui peut améliorer l'efficacité de la fabrication.

3. Installation : Des segments de tour plus légers réduisent les besoins en capacité de grue et accélèrent les cycles de montage, ce qui entraîne une diminution des coûts de location d'équipement et de main-d'œuvre sur site.

3. Optimisation des coûts de fondation :
Une superstructure plus légère impose des charges verticales et des moments de renversement plus faibles sur les fondations. Cela peut se traduire par :

1. Volume de béton réduit pour les fondations gravitaires.

2. Des pieux plus courts ou moins nombreux pour les fondations profondes.

3. Réduction des travaux de terrassement et des besoins en armatures.
   Cela permet de réaliser des économies importantes sur l'un des aspects les plus coûteux et variables d'un projet de tour.

Au-delà du poids : avantages supplémentaires du projet

1. Performances améliorées : La plus grande robustesse et les meilleures performances en matière de résistance aux chocs à basse température du Q355B peuvent améliorer la durabilité et la fiabilité de la tour dans des environnements difficiles.

2. Profil de durabilité : La réduction de la consommation d'acier diminue directement l'empreinte carbone intrinsèque du projet, contribuant ainsi à un développement des infrastructures plus durable.

3. Flexibilité de conception : L'avantage en termes de rapport résistance/poids permet de construire des tours plus hautes, d'augmenter la capacité de charge des antennes ou de concevoir des structures plus compactes pour les sites à espace restreint.

Conclusion : Un choix d'ingénierie judicieux

Le choix de l'acier Q355B pour la fabrication de pylônes à treillis illustre parfaitement l'optimisation des coûts. Il ne s'agit pas simplement de sélectionner le matériau le moins cher à la tonne, mais d'effectuer une analyse globale de l'économie totale du projet. Grâce à sa limite d'élasticité supérieure, qui permet une réduction intelligente des dimensions et une optimisation des sections, l'acier Q355B offre une structure plus légère et performante à un coût d'installation global inférieur.

Pour les ingénieurs et les chefs de projet soucieux de construire des infrastructures de télécommunications et de transport d'énergie efficaces, fiables et compétitives en termes de coûts, le Q355B n'est pas seulement un matériau alternatif, c'est un outil stratégique d'optimisation financière et technique.
