Sécuriser les cieux : le rôle des tours radar dans le contrôle du trafic aérien

Réponse rapide

Les tours radar sont des structures en acier spécialisées—généralement de 15 à 50 mètres de haut—qui supportent les systèmes radar de surveillance utilisés par les contrôleurs de la circulation aérienne pour surveiller les positions, altitudes et vitesses des aéronefs dans l’espace aérien terminal. Ces tours fournissent le point d’observation élevé et dégagé requis pour que les antennes radar assurent une couverture en visibilité directe au-dessus du relief et des obstacles.

Contrairement à la tour de contrôle de la circulation aérienne de l’aéroport (ATCT), qui sert principalement à l’observation visuelle, la tour radar est une structure de support d’équipements conçue pour répondre à des normes structurelles strictes (TIA-222-H/F/G), avec une construction en acier galvanisé à chaud garantissant une protection contre la corrosion pendant 30 à 50 ans dans les environnements aéroportuaires exposés. Les systèmes radar installés sur ces tours—tels que l’ASR-11 Digital Airport Surveillance Radar—fournissent une couverture de surveillance primaire jusqu’à 60 milles nautiques et une couverture de surveillance secondaire jusqu’à 120 milles nautiques, constituant l’épine dorsale de la gestion moderne du trafic aérien.

Points clés à retenir

1. · Les tours radar sont des plateformes structurelles, pas des cabines de contrôle : Elles supportent les antennes radar, pas les contrôleurs de la circulation aérienne. La tour de contrôle (ATCT) assure l’observation visuelle ; la tour radar abrite l’équipement de surveillance.

2. · La hauteur est essentielle pour la visibilité directe : Les antennes radar doivent être élevées pour assurer une couverture dégagée au-dessus du relief, des bâtiments et d’autres obstacles. Les hauteurs typiques des tours radar vont de 15 à 50 mètres, avec des hauteurs personnalisées disponibles.

3. · L’ASR est le système principal du radar terminal : Airport Surveillance Radar (ASR) détecte et affiche la position des aéronefs (relèvement et distance) dans la zone terminale, fonctionnant généralement dans un rayon de 40 à 60 milles nautiques (75 à 110 km) autour de l’aéroport.

4. · Radar primaire vs secondaire : Le radar primaire détecte les aéronefs par signaux réfléchis (aucune coopération de l’aéronef n’est requise) ; le radar secondaire interroge les transpondeurs des aéronefs pour obtenir des données supplémentaires (identité, altitude).

5. · Les normes structurelles sont rigoureuses : Les tours radar doivent respecter les normes structurelles ANSI/TIA-222-H/F/G, avec des considérations de conception incluant les charges de vent (jusqu’à des rafales de 350 km/h pendant 3 secondes), les charges de glace et l’activité sismique.

6. · La galvanisation à chaud garantit la longévité : La galvanisation conforme à ASTM A123 (revêtement de zinc de 85 à 100 μm) fournit une protection contre la corrosion sans maintenance pendant 30 à 50 ans dans les environnements aéroportuaires difficiles.

1. Qu’est-ce qu’une tour radar dans le contrôle de la circulation aérienne ?

Dans le contexte du contrôle de la circulation aérienne (ATC), une tour radar est une structure de support en acier—et non une cabine de contrôle occupée—qui élève les antennes radar de surveillance à la hauteur nécessaire pour une couverture efficace en visibilité directe. Contrairement à la tour de contrôle vitrée familière (ATCT) où les contrôleurs observent visuellement les aéronefs, la tour radar est une plateforme d’équipement qui supporte :

1. · Airport Surveillance Radar (ASR) : Détecte et affiche la position des aéronefs (relèvement et distance) dans la zone terminale. L’ASR fonctionne généralement dans la bande E et peut détecter et suivre de manière fiable les aéronefs à des altitudes inférieures à 25 000 pieds (7 620 mètres) dans40 à 60 milles nautiques (75 à 110 km) de l'aéroport.

2. · Radar de surveillance des routes aériennes (ARSR) : Fournit une couverture à plus longue portée (au-delà de 250 milles nautiques) pour les centres de contrôle de la circulation aérienne en route.

3. · ASDE (équipement de détection de surface d'aéroport) : Le disque rotatif situé au sommet de certaines tours qui suit les aéronefs et les véhicules se déplaçant sur la surface de l'aéroport.

4. · Radar d'approche de précision (PAR) : Fournit un guidage vertical et horizontal aux aéronefs pendant l'approche finale.

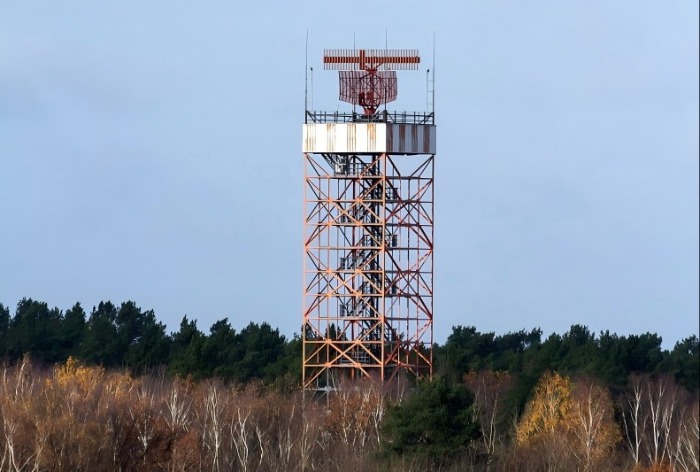

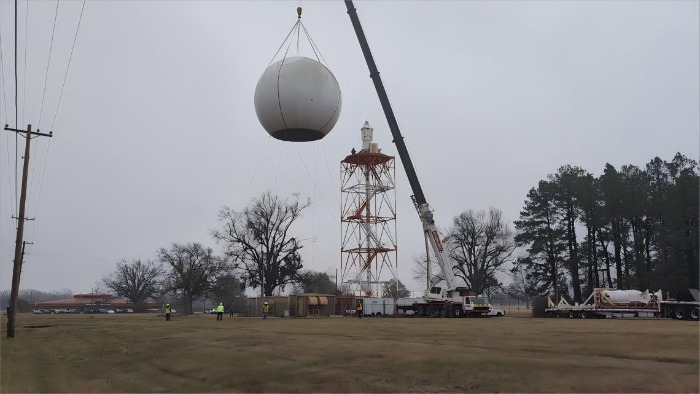

La tour radar elle-même est généralement une structure en treillis ou un monopôle, fabriquée en acier à haute résistance et galvanisée à chaud pour résister à la corrosion. Elle doit être conçue pour supporter le poids de l'antenne radar (qui peut être considérable — le système d'antenne ASR-11 pèse plusieurs tonnes), résister à des charges de vent extrêmes et maintenir un alignement précis afin de garantir la précision du faisceau radar.

2. Types de radars de contrôle de la circulation aérienne

2.1 Radar de surveillance d'aéroport (ASR)

L'ASR est le radar principal utilisé pour la surveillance de la zone terminale. Il fournit aux contrôleurs un affichage bidimensionnel de la position des aéronefs (distance et azimut). L'ASR ne fournit pas de données d'altitude — les informations d'altitude proviennent du radar secondaire ou des rapports des pilotes.

Les principaux systèmes ASR comprennent :

Le radar numérique de surveillance d'aéroport ASR-11 (DASR) est actuellement la norme pour le contrôle de la circulation aérienne terminale aux États-Unis. Il comprend :

1. Couverture de surveillance primaire : 60 milles nautiques

2. Couverture de surveillance secondaire :120 milles nautiques (radar secondaire de surveillance monopulse)

3. Fréquence :2,7–2,9 GHz (bande S)

4. Largeur de faisceau :1,4° horizontalement, 5° verticalement

5. Puissance de l'émetteur :25 kW en crête, 2,1 kW en moyenne

L'ASR-11offre une meilleure détection des aéronefs, des coûts de maintenance réduits et un meilleur affichage météorologiquepar rapport aux systèmes précédents.

2.2 Radar de surveillance des routes aériennes (ARSR)

L'ARSR fournit une surveillance à longue portée pour les centres de contrôle du trafic aérien en route. Sa portée de détection dépasse250 milles nautiques, couvrant le vaste espace aérien entre les aéroports. L'ARSR est généralement installé sur des sites radar dédiés, et non directement dans les aéroports, et ses tours de support sont souvent plus hautes et plus robustes que les tours ASR.

2.3 Équipement de détection de surface d'aéroport (ASDE)

L'ASDE suit les aéronefs et les véhicules se déplaçant à la surface de l'aéroport — pistes, voies de circulation et aires de trafic. Ledisque rotatifvisible sur certaines tours de contrôle est l'ASDE, qui fournit aux contrôleurs au sol une connaissance de la situation en temps réel des mouvements en surface. L'ASDE fonctionne à des fréquences plus élevées (généralement en bande Ku) pour l'imagerie haute résolution de la surface de l'aéroport.

2.4 Radar d'approche de précision (PAR)

Le PAR fournit un guidage vertical et horizontal précis aux aéronefs pendant les dernières phases de l'approche. Il est généralement déployé sur des aérodromes militaires et certains aéroports civils nécessitant une solution de secours au système d'atterrissage aux instruments (ILS).

3. Conception structurelle et ingénierie des tours radar

3.1 Normes de conception

Les tours radar doivent respecter des normes structurelles rigoureuses afin de garantir la sécurité, la fiabilité et la longévité. La principale norme estANSI/TIA-222(actuellement révision H), la norme structurelle pour les structures de support d'antennes et les antennes.

Les principales exigences de conception selon la norme TIA-222 comprennent :

La tour doit être conçue pour supporter toutes les antennes, lignes de transmission et autres accessoires spécifiés sous des charges de vent minimales telles que spécifiées par la norme TIA-222-HLes vitesses de vent de conception peuvent atteindre 350 km/h (rafale de 3 secondes) pour des environnements extrêmes.

3.2 Configuration structurelle

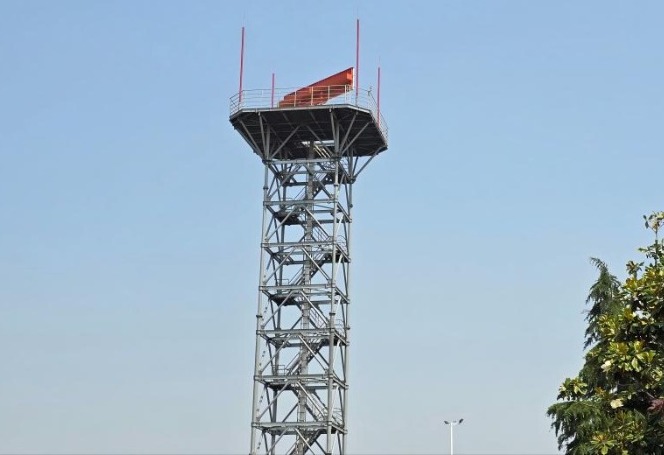

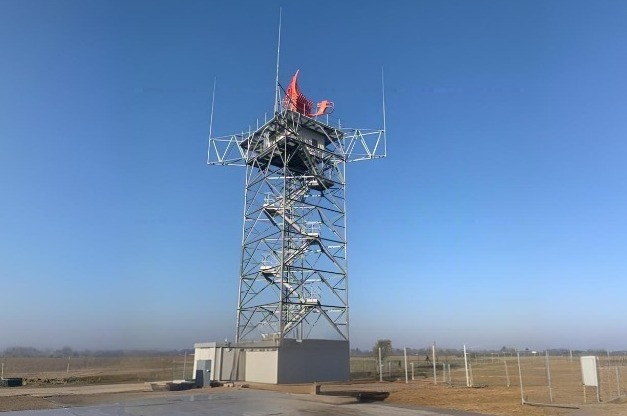

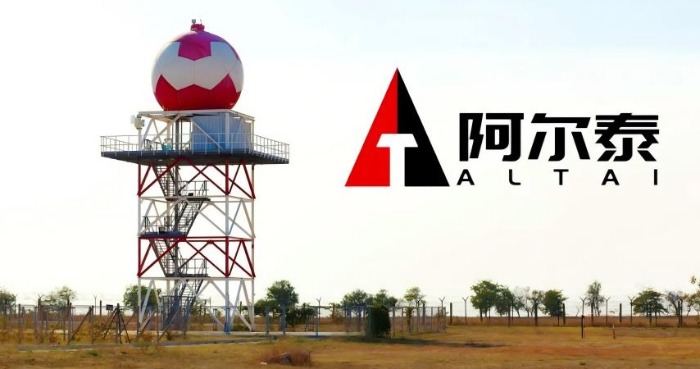

Les tours radar sont généralement des structures en treillis (à quatre pieds ou à trois pieds) plutôt que des monopôles, car :

1. · Capacité de charge supérieure : Les tours en treillis peuvent supporter le poids important des systèmes d'antennes radar

2. · Faible déflexion : Les structures en treillis offrent de meilleures performances sous des charges de vent critiques

3. · Conception ouverte : Permet au vent de traverser la structure, réduisant ainsi la charge de vent globale

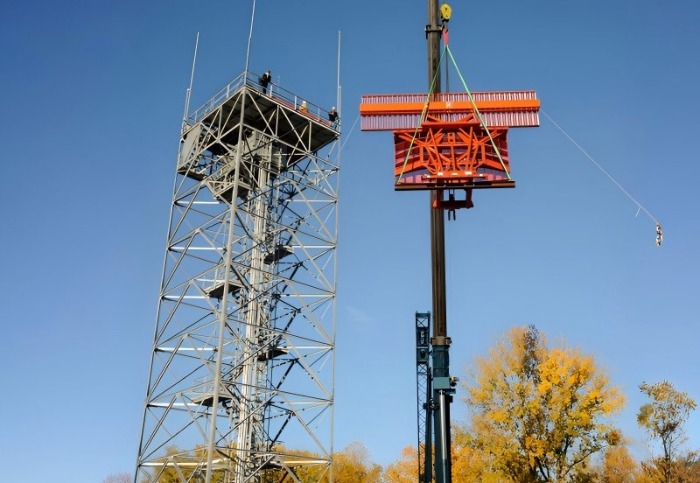

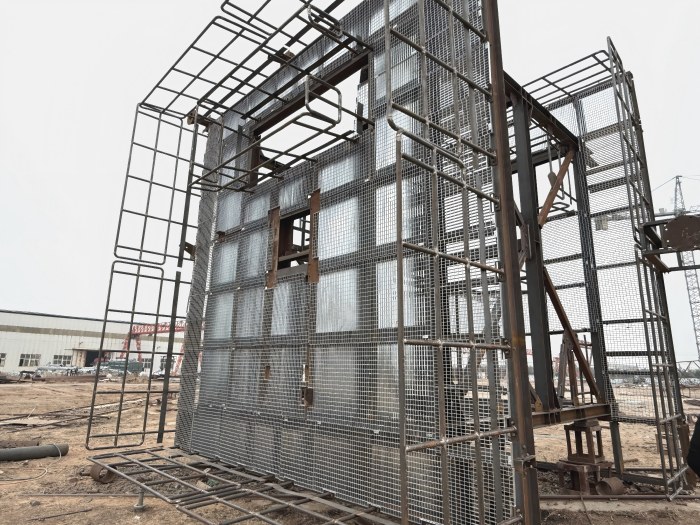

4. · Construction modulaire : Les composants sont expédiés en faisceaux compacts et assemblés avec des connexions boulonnées—aucune soudure sur site n'est requise

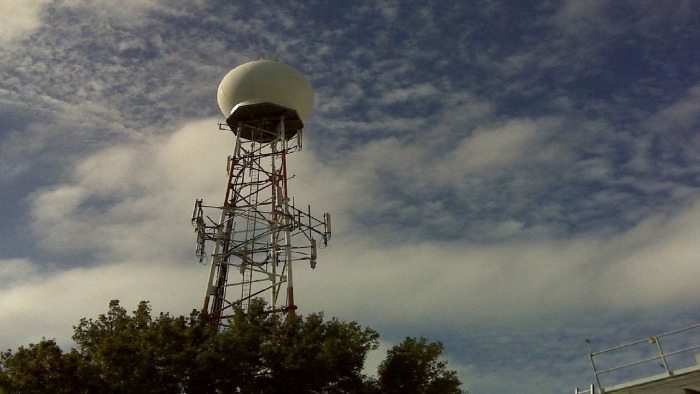

Cependant, des monopôles peuvent être utilisés pour des installations radar plus petites ou lorsque l'impact visuel est une préoccupation.

3.3 Exigences de hauteur et de visibilité directe

La hauteur de la tour radar est déterminée par la nécessité d'une ligne de visée dégagée entre l'antenne radar et les aéronefs dans la zone de couverture. Les critères d'implantation de la FAA précisent que :

1. · Dans un rayon de 2 500 pieds du radar, aucune structure ne doit bloquer le faisceau radar

2. · Au-delà de 2 500 pieds, les structures ne doivent pas bloquer le faisceau de plus de 0,25 degré en élévation ou en azimut

3. · La hauteur effective du centre de phase de l'antenne est généralement de 25 pieds au-dessus de la base de l'antenne, avec des incréments de 10 pieds disponibles pour assurer une visibilité en ligne de visée au-dessus du terrain environnant

Les hauteurs typiques des tours radar vont de 15 à 50 mètres, avec des hauteurs personnalisées disponibles pour des exigences spécifiques au site.

3.4 Matériaux et protection contre la corrosion

Les tours radar sont généralement fabriquées à partir d'acier haute résistance (Q345B/A572 Gr50 ou équivalent) et protégées par galvanisation à chaud conformément à ASTM A123 avec une épaisseur de revêtement de zinc de 85–100 μm. Cela fournit :

1. · 30–50 ans de protection anticorrosion sans maintenance

2. · Protection cathodique : Le zinc protège l'acier de manière sacrificielle même s'il est rayé

3. · Couverture complète : Les surfaces internes et externes sont protégées

4. · Résistance aux intempéries : Résiste au brouillard salin, à l'humidité et aux températures extrêmes

4. Tour radar vs tour de contrôle : comprendre la différence

Un point de confusion courant est la distinction entre la tour radar (structure de support des équipements) et la tour de contrôle de la circulation aérienne (ATCT) (cabine de contrôle occupée). Le tableau ci-dessous clarifie les différences :

La tour radar et la tour de contrôle sont complémentaires mais distincts éléments d’infrastructure. La tour radar fournit les données de surveillance ; la tour de contrôle fournit l’interface humaine pour diriger les aéronefs.

5. Sélection du site de la tour radar et dégagement des obstacles

L’implantation d’une tour radar est un processus complexe régi par le FAA Order 6310.6 (Manuel de sélection des sites radar terminaux primaires/secondaires). Les principaux éléments à prendre en compte comprennent :

5.1 Couverture en visibilité directe

L’antenne radar doit avoir une vue dégagée de l’espace aérien qu’elle est destinée à couvrir. Le relief, les bâtiments et autres structures peuvent bloquer ou réfléchir les signaux radar, créant des zones aveugles ou des parasites.

5.2 Analyse des parasites

La portée maximale de la zone de parasites le long d’un azimut radial donné est déterminée par la distance jusqu’à l’horizon radar, ou jusqu’à un objet d’occultation, selon la plus petite des deux valeurs. Les études de site doivent identifier les zones au sol présentant le plus grand niveau de parasites dans le champ de vision du radar.

5.3 Dégagement des obstacles

Des critères spécifiques de dégagement des obstacles s’appliquent :

1. · Dans un rayon de 2 500 pieds : Aucune structure ne doit bloquer le faisceau radar

2. · Au-delà de 2 500 pieds : Les structures ne doivent pas bloquer le faisceau de plus de 0,25 degré

3. · Pour le TDWR (Radar météorologique Doppler terminal) : des critères similaires s’appliquent

5.4 Considérations environnementales et de zonage

Les tours radar doivent respecter les réglementations locales de zonage, les évaluations d’impact environnemental et les exigences d’éclairage des obstacles aéronautiques (FAA Advisory Circular AC 70/7460-1L concernant le balisage et l’éclairage des obstacles).

6. Étude de cas : Solutions de support pour tours radar de Qingdao Altai Tower

Qingdao Altai Tower Co., Ltd. est un fabricant professionnel de tours de télécommunication, de pylônes électriques et d’accessoires de tours, établi en 2003. L’entreprise est spécialisée dans la conception, la fabrication et l’installation de tours en acier et de structures de communication, avec des produits exportés vers plus de 100 pays et régions.

Gamme de produits de tours radar

Capacités de fabrication

1. Capacité de production : 2 000–3 000 tonnes métriques par mois

2. Équipement : Machine de pliage hydraulique CNC de 4000 tonnes pour composants à haute résistance et haute précision

3. Galvanisation : Atelier interne avec des équipements italiens, respectant strictement la norme ASTM A123

4. Délai de livraison : 30 jours après paiement

5. Certifications : ISO9001, ISO14001, ISO45001

Normes de qualité

Les structures de support radar de Qingdao Altai Tower sont conformes à :

1. ANSI/TIA-222-H/F/G :Normes structurelles pour les structures de support d'antennes

2. ASTM A123 : Spécifications de galvanisation à chaud

3. AWS D1.1 : Normes de soudage

4. ISO 1461 : Normes de galvanisation

5. Vitesse de vent de conception : 100–350 km/h (rafale de 3 secondes)

Pourquoi choisir Altai Tower pour les structures de support radar ?

1. Atelier interne de galvanisationavec des équipements italiens, garantissant une qualité de revêtement constante
2. Certifications complètes : ISO9001, ISO14001, ISO45001
3. 23 brevets internationaux démontrant l'innovation en ingénierie
4. Conception modulairepermettant un emballage efficace et un déploiement rapide
5. Connexions boulonnées—aucun soudage sur site requis, simplifiant l'installation

7. Comparaison des tours radar : treillis contre monopôle pour les applications ATC

8. Le rôle des tours radar dans l’avenir du contrôle aérien

Le rôle des tours radar dans le contrôle du trafic aérien évolue avec la technologie, maisle besoin de plateformes radar élevées et structurellement fiables reste constant.

8.1 Radar numérique et ASR-11

La transition vers des systèmes radar numériques comme leASR-11 DASRreprésente un progrès significatif. Ces systèmes offrent :

1. Détection améliorée des aéronefs

2. Coûts de support réduits

3. Meilleure visualisation météorologique

4. Capacités de fonctionnement sans surveillanceavec sous-systèmes redondants

5. Contrôle à distancedepuis plusieurs emplacements

8.2 Tours distantes et numériques

La technologie des tours distantes utilise des caméras et des capteurs placés autour de l'aérodrome pour fournir aux contrôleurs une image virtuelle de la réalité, enrichie par des informations artificielles. Bien que cela réduise le besoin de tours ATCT élevées, les tours radar restent essentielles en tant que plateformes physiques pour les capteurs de surveillance.

8.3 Intégration avec la navigation par satellite

Le contrôle du trafic aérien moderne intègre de plus en plus les données radar avec la navigation basée sur satellite (GPS, GNSS) et l'ADS-B (surveillance dépendante automatique en diffusion). Les tours radar continuent de fournir la solution de secours principale de surveillance et les capacités de détection du terrain/des obstacles que les systèmes satellitaires seuls ne peuvent égaler.

FAQ

Q1 : Quelle est la différence entre une tour radar et une tour de contrôle ?

1. R : Une tour radar est une structure en acier inoccupée qui supporte des antennes radar pour la surveillance. Une tour de contrôle (ATCT) est une installation occupée où les contrôleurs aériens observent visuellement les aéronefs et dirigent le trafic. La tour radar fournit les données de surveillance ; la tour de contrôle assure le contrôle humain.

Q2 : Quelle hauteur doit avoir une tour radar ?

1. R : La hauteur d'une tour radar dépend du relief du site et des exigences de couverture. Les hauteurs typiques vont de 15 à 50 mètres. L'antenne doit être élevée afin d'obtenir une ligne de visée dégagée au-dessus du terrain et des obstacles.

Q3 : Quelle est la portée d'un radar de surveillance aéroportuaire ?

1. R : Le radar numérique de surveillance aéroportuaire ASR-11 fournit une couverture de surveillance primaire jusqu'à 60 milles nautiques et une couverture de surveillance secondaire jusqu'à 120 milles nautiques. Les systèmes ASR antérieurs fournissent généralement une couverture comprise entre 40 et 60 milles nautiques.

Q4 : Quelles normes structurelles s'appliquent aux tours radar ?

R : Les tours radar doivent être conformes aux normes structurelles ANSI/TIA-222-H/F/G pour les structures supportant des antennes, avec des considérations de conception pour les charges de vent, les charges de glace, l'activité sismique et les exigences de fondation.

Q5 : Quels matériaux sont utilisés pour la construction des tours radar ?

1. R : Les tours radar sont généralement fabriquées en acier haute résistance (Q345B/A572 Gr50 ou équivalent) et protégées par galvanisation à chaud selon ASTM A123 avec un revêtement de zinc de 85–100 μm, offrant 30–50 ans de protection contre la corrosion.

Q6 : Quels types de radars sont montés sur les tours radar ?

1. R : Les tours radar supportent le radar de surveillance aéroportuaire (ASR) pour la surveillance des zones terminales, le radar de surveillance des routes aériennes (ARSR) pour la couverture en route, l'ASDE (équipement de détection de surface aéroportuaire) pour le suivi des mouvements au sol, et le radar d'approche de précision (PAR) pour le guidage à l'atterrissage.

Q7 : Pourquoi les tours en treillis sont-elles préférées aux monopôles pour les applications radar ?

1. R : Les tours en treillis offrent une capacité de charge supérieure, une déflexion réduite sous les charges de vent, de meilleures performances face au vent (la conception ouverte permet au vent de traverser) et un transport facilité (les composants sont expédiés en ensembles compacts sans nécessiter de permis spéciaux).

Q8 : Combien de temps dure une tour radar galvanisée ?

1. R : Galvanisée à chaud selon ASTM A123, une tour radar offre 30–50 ans de protection anticorrosion sans maintenance dans la plupart des environnements, y compris les zones côtières et industrielles.

Q9 : Les tours radar peuvent-elles être personnalisées selon les conditions spécifiques du site ?

1. R : Oui. Les tours radar sont entièrement personnalisables en termes de hauteur (15–50 m+), de capacité de charge, de configuration de plateforme, de résistance au vent (jusqu'à 350 km/h en rafale de 3 secondes) et d'exigences de protection contre la corrosion.

Q10 : Qu'est-ce que l'ASR-11 DASR ?

1. R : Le radar numérique de surveillance aéroportuaire ASR-11 (DASR) est le système radar terminal de nouvelle génération utilisé par la FAA des États-Unis. Il fournit une surveillance primaire jusqu'à 60 NM et une surveillance secondaire jusqu'à 120 NM, avec une détection améliorée, des coûts de support réduits et un meilleur affichage météorologique.

Conclusion

Les tours radar sont l'épine dorsale structurelle méconnue du contrôle moderne du trafic aérien. Alors que la tour de contrôle avec ses fenêtres panoramiques attire l'imagination du public, c'est la tour radar — le treillis d'acier s'élevant à côté de la piste — qui fournit les données de surveillance sur lesquelles les contrôleurs s'appuient pour maintenir une séparation sûre entre les aéronefs.

De la couverture primaire de 60 milles nautiques de l'ASR-11 à la portée secondaire de 120 milles nautiques, des fréquences en bande S qui traversent les conditions météorologiques à l'acier galvanisé à chaud qui résiste à des décennies d'exposition côtière, chaque élément de la tour radar est conçu dans un seul but : fournir aux contrôleurs des informations précises, fiables et opportunes sur chaque aéronef dans leur espace aérien.

À mesure que la technologie aéronautique évolue — avec les radars numériques, les tours distantes et la surveillance basée sur satellite — la tour radar reste indispensable. C'est la plateforme qui élève l'antenne, la structure qui résiste au vent et la fondation qui garantit que le faisceau radar reste correctement orienté. Pour sécuriser les cieux, la tour radar n'est pas seulement une structure de support — c'est la sentinelle silencieuse de la sécurité aéronautique.
