Qu'est-ce qui différencie les pylônes de support radar des pylônes de télécommunications ?

Réponse rapide

Les tours de support radar et les tours de télécommunications se ressemblent de loin : ce sont toutes deux des structures en acier qui élèvent l'équipement au-dessus du sol. Mais sous la surface, ce sont des systèmes d'ingénierie fondamentalement différents.Les tours de télécommunications sont conçues pour la couverture du signal—elles portent des antennes passives et sont optimisées pour la hauteur, la capacité et le coût.Les tours radar sont conçues pour la fidélité des données—elles supportent des équipements de détection de précision rotatifs et sont optimisées pour la rigidité, les faibles vibrations et une précision de pointage exacte. Alors que la mesure principale d'une tour de télécommunications est la couverture, la mesure de performance ultime d'une tour radar est la fidélité des données. Cette différence influence chaque aspect de leur conception : des charges qu'elles supportent aux tolérances de vibration qu'elles doivent respecter, en passant par les plateformes et les systèmes d'accès qu'elles intègrent.

Points clés

• · L'équipement est fondamentalement différent :Les tours de télécommunications portent des antennes statiques et passives. Les tours radar supportent des équipements de détection de précision lourds et rotatifs qui exigent une précision de pointage au micron près.

• · Les profils de charge divergent nettement :Les charges des télécommunications sont relativement légères et réparties. Les charges radar sont concentrées, lourdes (les radômes peuvent peser 3 400 kg) et dynamiques : l'antenne rotative crée des charges cycliques que les tours de télécommunications ne subissent jamais.

• · Les exigences en matière de stabilité et de vibration sont radicalement différentes :Les tours de télécommunications tolèrent une déflexion et des vibrations modérées. Les tours radar nécessitent des fréquences naturelles supérieures à 1 Hz (souvent ≥ 3 Hz) pour éviter le couplage résonnant avec l'antenne rotative — une mesure de performance dictée par la physique, et non par préférence.

• · Les exigences en matière de plateforme sont différentes :Les plateformes de télécommunications sont de simples anneaux de montage d'antennes. Les plateformes radar sont des diaphragmes rigidifiés qui doivent contribuer positivement à la rigidité de la tour tout en supportant des charges lourdes d'équipement et de personnel.

• · L'accès pour la maintenance ne doit pas compromettre la rigidité :Chaque échelon d'échelle, support de plateforme et guide-câble sur une tour radar modifie le comportement dynamique de la structure ; les systèmes d'accès doivent être intégrés dès le départ dans la logique structurelle.

1. Analyse de l'intention de recherche de l'utilisateur

Qui recherche ces informations ?

Résumé de l'intention de recherche :Les utilisateurs veulent comprendrepourquoi les tours radar coûtent plus cher et prennent plus de temps à concevoirque les tours de télécommunications, et quels paramètres d'ingénierie spécifiques expliquent cette différence. Il s'agit souvent d'une question préalable à l'achat : « Puis-je utiliser une tour de télécommunications pour mon radar, ou ai-je besoin d'une tour radar conçue à cet effet ? »

2. Questions clés que les utilisateurs peuvent se poser

1. 1. Une tour de télécommunications peut-elle être réutilisée pour supporter un radar ? Quels sont les facteurs limitants ?

2. 2. Quelle est la différence de poids entre les antennes de télécommunications et les équipements radar ?

3. 3. Pourquoi la fréquence naturelle est-elle si critique pour les tours radar ? Que se passe-t-il si elle est trop basse ?

4. 4. Comment l'antenne rotative affecte-t-elle la conception de la tour ?

5. 5. Quelles charges de plateforme une tour radar doit-elle supporter ?

6. 6. Comment les systèmes d'accès pour la maintenance affectent-ils la rigidité d'une tour radar ?

7. 7. Quelles normes régissent la conception des tours radar par rapport à celle des tours de télécommunications ?

8. 8. Quelle est la différence typique de hauteur et de coût entre les deux types de tours ?

9. 9. Les tours radar peuvent-elles être camouflées comme les tours de télécommunications ?

10. 10. Quelles limites de vibration s'appliquent à la conception des tours radar ?

3. Structure de l'article

Section 1 : La différence fondamentale de philosophie de conception

Pourquoi les tours radar privilégient la fidélité des données tandis que les tours de télécommunications privilégient la couverture.

Section 2 : Caractéristiques de l'équipement — Systèmes passifs vs actifs

Comparaison de ce que les deux types de tours supportent réellement.

Section 3 : Profils de charge — Statiques vs dynamiques

Comment le poids et le mouvement de l'équipement orientent la conception structurelle.

Section 4 : Stabilité et vibration — L'impératif de rigidité

Pourquoi la fréquence naturelle est la mesure déterminante pour les tours radar.

Section 5 : Exigences de plateforme — Anneaux de montage vs diaphragmes renforcés

Comment la conception des plateformes diffère entre les deux types de tours.

Section 6 : Accès pour la maintenance — Sécurité sans compromettre la précision

Intégration des systèmes d'ascension dans les tours radar sans dégrader la rigidité.

Section 7 : Étude de cas — Solutions de support radar de Qingdao Altai Tower

Exemples concrets d'ingénierie de tours radar.

Section 8 : FAQ

Réponses aux questions les plus fréquentes.

4. Contenu principal

4.1 La différence fondamentale de philosophie de conception

La distinction entre les tours radar et les tours de télécommunications commence par leur objectif. Une tour de télécommunications existe pour fournir une couverture de signal ; elle élève les antennes à une hauteur où les signaux radio peuvent atteindre les utilisateurs sur une zone géographique. Une tour radar existe pour supporter une détection de précision ; elle élève une antenne rotative à une hauteur où elle peut détecter, suivre et caractériser des objets avec une grande précision.

Cette différence d'objectif se répercute sur chaque décision d'ingénierie. « Contrairement aux tours de communication qui se contentent de hisser des antennes passives, les tours radar doivent fournir une plateforme exceptionnellement stable pour les équipements de détection rotatifs et de précision. Une légère déflexion structurelle, un mode de vibration inattendu ou, tout aussi critique, un composant d'accès qui introduit une flexibilité indésirable peut compromettre la précision de pointage du radar ».

4.2 Caractéristiques de l'équipement

Tours de télécommunications : Passives, distribuées, statiques

Les tours de télécommunications portent des antennes qui sont passives : elles ne tournent pas, ne nécessitent pas de pointage précis et ne génèrent pas de charges dynamiques propres. Une antenne 5G typique pèse entre 40 et 47 kg, et un secteur complet peut totaliser 200 à 300 kg. Ces charges sont réparties sur des plateformes à différentes hauteurs et sont essentiellement statiques d'un point de vue structurel. La tour n'a pas besoin de maintenir l'orientation de l'antenne avec une précision particulière ; une fraction de degré de mouvement de l'antenne a un impact négligeable sur la couverture.

Tours radar : Actives, concentrées, dynamiques

Les tours radar supportent des équipements fondamentalement différents :

1. · Antennes rotatives : Les radars de surveillance météorologique, les radars de contrôle du trafic aérien et de nombreux radars de défense tournent en continu. La fréquence de rotation de l'antenne (généralement 0,1–0,5 Hz pour les radars météorologiques) crée une charge cyclique que la tour doit supporter sans amplification résonnante.

2. · Radômes lourds : Un radôme protégeant une antenne radar peut peser 3 400 kg, soit l'équivalent de la charge totale d'antennes d'une petite tour de télécommunications.

3. · Exigences de pointage de précision :La direction de pointage de l'antenne doit être connue et stable à une fraction de degré près. Cela exige une tour dotée d'une rigidité exceptionnelle et d'une déflexion minimale dans toutes les conditions de charge.

4. · Charges concentrées : Contrairement aux charges réparties des antennes de télécommunications, l'équipement radar est concentré à des altitudes spécifiques : l'antenne et le radôme au sommet, l'équipement de traitement sur des plateformes intermédiaires.

4.3 Profils de charge

Charges de télécommunications : légères, réparties, prévisibles

Les charges de conception des tours de télécommunications sont dominées par les forces environnementales (vent et glace) plutôt que par le poids de l'équipement. L'équipement lui-même contribue relativement peu à la demande structurelle. Une tour de télécommunications typique de 60 mètres peut supporter une charge totale d'équipement de 1 000 à 2 000 kg, répartie sur plusieurs plateformes.

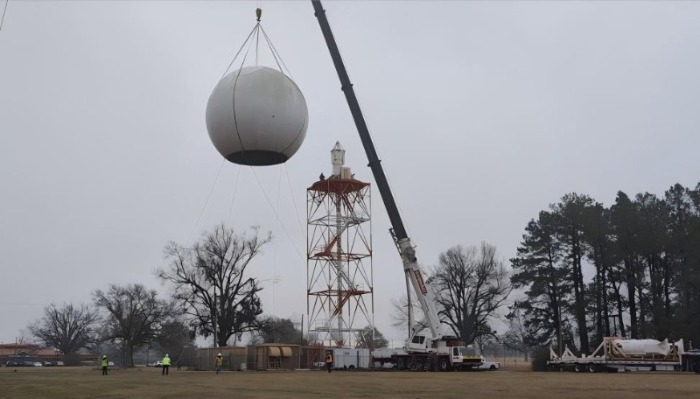

Charges radar : lourdes, concentrées, dynamiques

Les tours radar doivent gérer un profil de charge plus exigeant dans toutes les dimensions :

Le poids concentré de l'équipement radar, en particulier l'ensemble radôme et antenne, crée des moments de flexion importants au sommet de la tour. La tour doit être conçue non seulement pour supporter ce poids, mais pour le supporter sans déflexion qui dégraderait la précision du pointage.

4.4 Stabilité et vibration

Il s'agit de la différence technique la plus fondamentale entre les deux types de tours.

Tours de télécommunications : exigences de rigidité modérées

Les tours de télécommunications doivent être suffisamment rigides pour éviter une déflexion excessive sous les charges de vent, généralement limitée à quelques degrés au sommet. Mais il n'y a aucune exigence d'éviter des fréquences de vibration spécifiques. Une tour de télécommunications peut vibrer à n'importe quelle fréquence sans affecter sa fonction, tant que le mouvement ne dépasse pas les limites structurelles.

Tours radar : la fréquence naturelle comme moteur de conception

Les tours radar sont régies par un ensemble d'exigences dynamiques totalement différent. La fréquence naturelle de la tour doit être maintenue suffisamment élevée et bien séparée des fréquences de forçage générées par l'antenne rotative et les charges de vent environnementales pour éviter un couplage résonnant qui brouillerait les images radar.

La physique est impitoyable. Chaque structure possède des fréquences naturelles inhérentes auxquelles elle vibre préférentiellement. Si la fréquence d'une fonction de forçage, telle que la fréquence de rotation de l'antenne ou le détachement tourbillonnaire dû au vent, coïncide avec la fréquence naturelle de la tour, l'énergie s'accumule, entraînant des vibrations amplifiées. Pour une tour radar, ce couplage résonnant peut provoquer une vibration persistante de l'antenne, déformant l'image radar et rendant les données peu fiables.

La solution consiste à concevoir la fréquence naturelle de la tour de manière à ce qu'elle soit nettement supérieure aux fréquences de forçage dominantes. La pratique industrielle exige :

1. Fréquence naturelle ≥ 1 Hz pour les tours de radar météorologique, une exigence dictée par la nécessité d'éviter la fréquence de rotation de l'antenne et ses harmoniques

2. Fréquence naturelle ≥ 3 Hz pour certaines applications radar de précision, nécessitant une rigidité structurelle encore plus grande

3. Marge de séparation d'au moins 1,5× entre la fréquence naturelle de la tour et les fréquences de forçage

Atteindre ces fréquences nécessite de maximiser la rigidité structurelle—car pour les antennes radar lourdes et les radômes, la réduction de la masse est souvent irréalisable. La tour doit être conçue non seulement pour supporter le poids, mais aussi pour résister à la déformation sous des charges dynamiques avec une rigidité exceptionnelle.

4.5 Exigences relatives aux plateformes

Plateformes de télécommunications : anneaux de montage d'antenne simples

Les plateformes des tours de télécommunications sont des structures relativement simples — généralement des anneaux ou des supports en acier qui fournissent des points de montage pour les antennes et les RRU. Elles sont conçues pour l'accès aux équipements et la répartition de la charge du vent, mais elles n'ont pas besoin de contribuer à la rigidité de la tour.

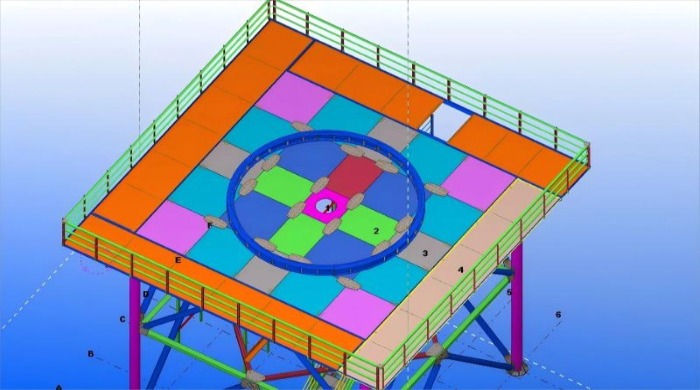

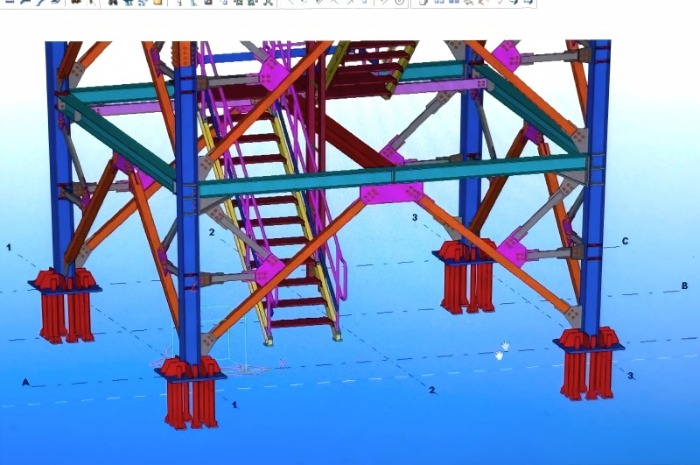

Plateformes radar : diaphragmes raidis

Les plateformes des tours radar remplissent une double fonction : elles fournissent des zones de travail pour le personnel de maintenance et des points de montage pour l'équipement, et elles contribuent à la rigidité structurelle globale de la tour.

« D'un point de vue structurel, les plateformes doivent être intégrées en tant que diaphragmes raidis — leurs poutres de plancher et leur contreventement doivent contribuer positivement à la rigidité globale de la tour ». Les principes de conception clés comprennent :

1. Contreventement sur tout le périmètre : Les plateformes doivent être reliées à toutes les faces de la tour avec un contreventement en croix ou un platelage raidi pour agir comme des anneaux de raidissement horizontaux, empêchant les formes de mode locales qui pourraient réduire les fréquences naturelles

2. Transfert de charge : Les charges de la plateforme doivent être transférées aux pieds de la tour via des nœuds de connexion dédiés, et non uniquement par le contreventement diagonal

3. Caillebotis en acier ouvert : Préféré à la plaque pleine car il réduit l'accumulation de la charge du vent, améliore l'inspection visuelle des éléments situés en dessous et évacue la glace plus facilement

Les charges typiques des plateformes de tour radar comprennent :

1. Radôme : 140 kN

2. Antenne : 85 kN

3. Équipement de plateforme : 8 kN/m²

4. Charge d'exploitation : 200 kg/m² minimum

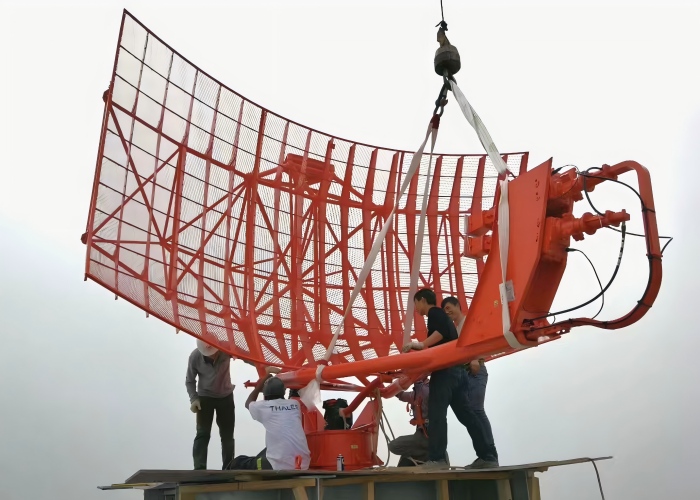

4.6 Accès pour la maintenance

Tours de télécommunications : l'accès est une commodité

Les systèmes d'accès des tours de télécommunications — échelles, échelons d'escalade, câbles de sécurité — sont conçus pour des visites de maintenance occasionnelles. Ils sont importants pour la sécurité mais n'affectent pas la fonction de la tour. Leur contribution à la masse et à la rigidité est négligeable par rapport aux exigences structurelles de la tour.

Tours radar : l'accès ne doit pas compromettre la rigidité

Sur une tour radar, chaque composant d'accès — chaque échelon d'échelle, chaque support de plateforme, chaque guide-câble — modifie la répartition de la masse et de la rigidité de la structure. « Des éléments d'accès mal conçus peuvent introduire une flexibilité locale ou ajouter de la masse à des endroits qui abaissent les fréquences naturelles critiques ».

Le défi de conception consiste à intégrer les systèmes d'accès dans la logique structurelle primaire de la tour plutôt que de les traiter comme des ajouts après coup. Les exigences clés comprennent :

1. · Systèmes antichute à câble vertical : La norme industrielle pour les tours radar, offrant une fixation continue sans obliger l'utilisateur à se déconnecter aux points intermédiaires. Les cages d'échelle sont progressivement abandonnées avec une date limite de remplacement fixée à 2036 car elles n'arrêtent pas les chutes verticales et compliquent le sauvetage.

2. · Plateformes comme zones de rassemblement pour le sauvetage : Points de repos requis sur les échelles hautes, généralement tous les 9 à 12 mètres, où un travailleur peut se reposer ou attendre de l'aide.

3. · Intégration de la protection contre la foudre : Tous les composants d'accès métalliques doivent être reliés au système de mise à la terre pour éviter les arcs latéraux dangereux.

4. · Intégration structurelle : Les systèmes d'accès doivent être conçus comme faisant partie de la structure primaire — leurs contributions à la masse et à la rigidité étant incluses dans l'analyse dynamique dès le début.

4.7 Résumé comparatif

5. Étude de cas — Solutions de support radar de Qingdao Altai Tower

Qingdao Altai Tower Co., Ltd. est un fabricant professionnel de tours de télécommunications, de pylônes électriques et d'accessoires de tours, établi en 2003. L'entreprise est spécialisée dans la conception, la fabrication et l'installation de tours en acier, avec des produits exportés dans plus de 100 pays et régions. Sa gamme de produits de tours de support radar démontre les principes d'ingénierie abordés dans ce blog.

Capacités des produits

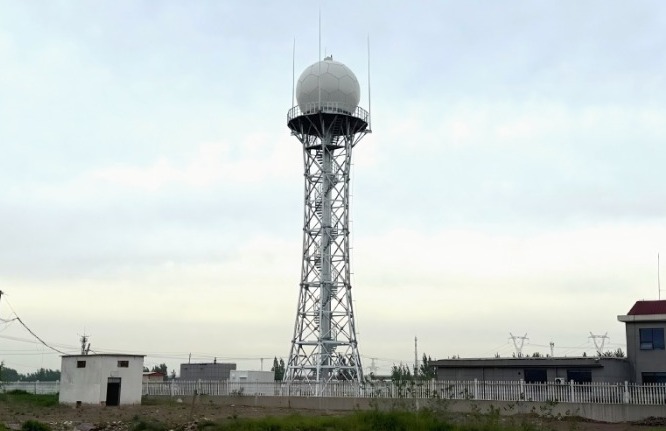

Exemple de projet de tour radar : tour radar de surveillance de la migration des nuisibles de 30 mètres

Qingdao Altai Tower a fourni une tour de support radar de 30 mètres pour la surveillance de la migration des nuisibles en Chine, achevée en mars 2026. Ce projet démontre l'application des principes de conception des tours radar à une application de surveillance non traditionnelle : le suivi de la migration des insectes pour soutenir la santé agricole.

La tour a été conçue avec :

1. · Une configuration en treillis à haute rigidité pour assurer un pointage stable de l'antenne pour une surveillance précise

2. · Une construction galvanisée à chaud selon la norme ASTM A123 pour une protection anticorrosion à long terme

3. · Une conception de plateforme intégrée supportant à la fois l'antenne radar et l'équipement de surveillance

4. · Un accès sécurisé pour l'escalade avec des systèmes antichute conformes aux normes de sécurité modernes

Pour les projets de tours radar, Qingdao Altai Tower intègre dès le départ les systèmes d'accès, le renforcement des plateformes et la conception structurelle, garantissant que les caractéristiques dynamiques de la tour répondent aux exigences exigeantes des applications radar de précision.

6. FAQ

Q1 : Une tour de télécommunications peut-elle être réutilisée pour supporter un radar ?

1. R : En général, non, à moins que la tour n'ait été spécifiquement conçue avec une rigidité et une capacité de charge de réserve. Les tours de télécommunications ne sont pas conçues pour répondre aux exigences de fréquence naturelle (≥ 1 Hz) ou aux demandes de précision de pointage des systèmes radar. La modernisation est possible dans certains cas, mais nécessite une analyse dynamique complète et souvent un renforcement structurel.

Q2 : Quelle est la différence de poids entre les antennes de télécommunications et l'équipement radar ?

1. R : Les antennes de télécommunications pèsent généralement entre 40 et 47 kg chacune, avec des charges d'équipement totales de 1 000 à 2 000 kg. L'équipement radar est nettement plus lourd : un seul radôme peut peser 3 400 kg, et l'assemblage complet de l'antenne et du radôme peut dépasser 10 000 kg.

Q3 : Pourquoi la fréquence naturelle est-elle si critique pour les tours radar ?

1. R : Si la fréquence naturelle de la tour coïncide avec la fréquence de rotation de l'antenne ou la fréquence de détachement des tourbillons de vent, le couplage résonnant amplifie les vibrations, déformant le faisceau radar et dégradant la qualité des données. La tour doit être conçue avec une fréquence naturelle bien supérieure à ces fréquences de forçage.

Q4 : Que se passe-t-il si la fréquence naturelle d'une tour radar est trop basse ?

1. R : L'antenne vibrera de manière persistante, introduisant des erreurs de phase et des imprécisions de pointage. Les images radar deviennent floues, le suivi des cibles devient peu fiable et le système peut ne pas répondre à ses spécifications de performance.

Q5 : Comment l'antenne rotative affecte-t-elle la conception de la tour ?

1. R : L'antenne rotative crée une charge cyclique au sommet de la tour. La tour doit être conçue pour supporter cette charge dynamique sans amplification résonnante, et la fréquence de rotation de l'antenne doit être bien séparée de la fréquence naturelle de la tour.

Q6 : Quelles charges de plateforme une tour radar doit-elle supporter ?

1. R : Les charges typiques incluent le radôme (140 kN), l'antenne (85 kN), l'équipement de plateforme (8 kN/m²) et la charge d'exploitation (200 kg/m² minimum). Les plateformes doivent également agir comme des diaphragmes de raidissement pour contribuer à la rigidité de la tour.

Q7 : Comment les systèmes d'accès affectent-ils la rigidité de la tour radar ?

1. R : Chaque échelon d'échelle, support de plateforme et guide-câble modifie la répartition de la masse et de la rigidité de la tour. Des éléments d'accès mal conçus peuvent abaisser les fréquences naturelles et introduire une flexibilité locale. Les systèmes d'accès doivent être intégrés dès le départ dans la conception structurelle.

Q8 : Quelles normes régissent la conception des tours radar ?

1. R : Les tours radar suivent la norme ANSI/TIA-222-H pour la conception structurelle, avec des exigences supplémentaires concernant la fréquence naturelle (≥ 1 Hz), les limites de déflexion et l'analyse dynamique. Des normes spécifiques aux radars peuvent également s'appliquer en fonction de l'utilisation.

Q9 : Les tours radar peuvent-elles être camouflées comme les tours de télécommunications ?

1. R : Oui, les tours radar peuvent être camouflées avec les mêmes déguisements d'arbres ou de structures utilisés pour les tours de télécommunications. Cependant, les éléments de camouflage doivent être transparents aux radiofréquences (RF) et ne doivent pas compromettre la rigidité ou la fréquence naturelle de la tour.

Q10 : Quelle est la différence de hauteur typique entre les tours de télécommunications et les tours radar ?

1. R : Les tours de télécommunications mesurent généralement entre 15 et 80 mètres. Les tours radar mesurent entre 15 et plus de 100 mètres, selon la couverture en ligne de mire requise par le radar. Les deux peuvent être personnalisées pour répondre aux exigences spécifiques du site.

Conclusion

La différence entre les tours de support radar et les tours de télécommunications n'est pas cosmétique, elle est fondamentale. Les tours radar sont des instruments de précision déguisés en structures en acier. Chaque décision de conception, du choix des matériaux aux détails de la plateforme en passant par l'intégration du système d'accès, est dictée par la nécessité de maintenir la précision de pointage et la fidélité des données sous des charges dynamiques.

Pour les ingénieurs de projet et les responsables des achats, comprendre ces différences est essentiel. Une tour de télécommunications ne peut pas être simplement « mise à niveau » pour supporter un radar. Une tour radar doit être conçue à partir de principes fondamentaux, avec des objectifs de fréquence naturelle, des limites de déflexion et des cas de charge dynamique qui n'ont aucun équivalent dans le monde des télécommunications.

La récompense de cette rigueur technique est une structure qui remplit sa mission silencieusement et précisément pendant des décennies. Les tours radar sont les facilitateurs méconnus du contrôle du trafic aérien, des prévisions météorologiques et de la surveillance de la défense, et elles méritent ce rôle grâce à une discipline d'ingénierie qui va bien au-delà de ce qu'une tour de télécommunications exigera jamais.
