Blindage électromagnétique entre opérateurs colocalisés sur un monopole unique

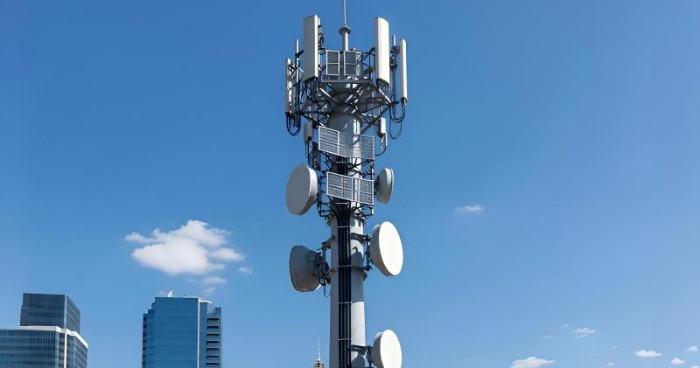

Alors que les opérateurs de réseaux mobiles se lancent dans le déploiement de la 5G et l'extension de la couverture, la pression pour le partage des infrastructures n'a jamais été aussi forte. Le partage de pylônes consiste à installer les antennes de plusieurs opérateurs sur un même pylône. tour monopôle —réduit considérablement les dépenses d'investissement, accélère les délais de déploiement et minimise la prolifération de tours disgracieuses. Cependant, la colocation soulève un défi technique majeur : interférences électromagnétiques (EMI) entre antennes rapprochées. Contrairement aux conflits structurels résolus par des renforts en acier, les interférences sont invisibles, dépendent de la fréquence et peuvent paralyser les performances du réseau si elles ne sont pas correctement gérées.

Ce blog examine la physique du couplage antenne-antenne sur un monopôle partagé, explore les paramètres d'ingénierie qui déterminent l'isolation requise et présente les trois principales stratégies d'atténuation — espacement des antennes, barrières physiques et matériel optimisé pour le PIM —qui permettent à plusieurs opérateurs de coexister sur une même structure sans dégrader les réseaux des autres.

Le problème des interférences : lorsque des opérateurs partagent une tour

Lorsque des antennes de différents opérateurs sont montées sur le même monopôle, chaque antenne émettrice rayonne de l'énergie susceptible d'être couplée aux antennes réceptrices voisines. Ce couplage indésirable, quantifié par l'isolation, se manifeste par des interférences qui réduisent la sensibilité de réception de la cellule, dégradent le rapport signal/bruit et, dans les cas les plus graves, bloquent complètement les appels.

Ce défi est accentué par trois facteurs propres à la colocalisation :

1. • Proximité : Contrairement aux tours appartenant à un opérateur où les antennes peuvent être largement espacées, les monopôles partagés contraignent les antennes à se rapprocher. Dans les conceptions standard de tours, plusieurs plateformes sont généralement espacées de seulement 5 mètres, ce qui peut s'avérer insuffisant pour certaines configurations de systèmes.

2. • Diversité de fréquence : Les différents opérateurs déploient des technologies différentes (GSM, CDMA, LTE, 5G NR) sur plusieurs bandes de fréquences. Des interférences peuvent se produire même lorsque les systèmes fonctionnent sur des fréquences différentes, par le biais de mécanismes tels que l'intermodulation passive (PIM), où plusieurs signaux se mélangent pour créer des harmoniques parasites qui empiètent sur la bande de réception d'un autre opérateur.

3. · Chargement dynamique : À mesure que les opérateurs augmentent leur capacité (plus de secteurs, plus d'antennes, plus de porteuses), l'environnement d'interférences évolue, nécessitant des conceptions d'isolation avec une marge intégrée pour l'expansion future.

La norme industrielle pour l'isolation des antennes de colocalisation est 30 dB minimum Ce rapport, mesuré entre le signal injecté dans une antenne et le signal capté par l'autre, est crucial pour atteindre cet objectif sur l'ensemble des combinaisons de fréquences présentes sur un monopôle partagé. Une ingénierie soignée est nécessaire, s'appuyant sur trois dimensions interagissantes : la séparation verticale, la séparation horizontale et la mise en place de barrières physiques.

La physique de l'isolation : comment se couplent les antennes

Avant d'explorer les techniques d'atténuation, il est essentiel de comprendre comment les antennes interagissent. En cas de colocalisation, le couplage s'effectue principalement par deux mécanismes :

1. Couplage en champ proche : à très courte distance (quelques longueurs d’onde), les antennes échangent directement de l’énergie électromagnétique par impédance mutuelle. L’intensité du couplage diminue avec la distance, mais peut rester significative même à des séparations de plusieurs mètres.

2. Couplage en champ lointain : à mesure que la distance augmente, les antennes interagissent par le biais des champs rayonnés. L’énergie des lobes secondaires d’une antenne émettrice (rayonnement non intentionnel en dehors de son faisceau principal) peut être captée par le lobe principal ou les lobes secondaires d’une antenne voisine.

L'enseignement clé pour les ingénieurs est que La séparation verticale est nettement plus efficace que la séparation horizontale. Pour obtenir la même isolation, à espacement d'antennes constant, le montage vertical offre une isolation nettement supérieure au montage horizontal. En termes de séparation verticale, la distance requise entre les centres des antennes est inversement proportionnelle à la fréquence : les basses fréquences nécessitent un espacement beaucoup plus important. Par exemple, une étude chinoise a montré que la distance d'isolation verticale requise entre les systèmes CDMA 1X et GSM900 atteint 9,7 mètres ; or, en tenant compte des dimensions des antennes, la séparation totale entre les plateformes doit dépasser 11,7 mètres. Cette valeur dépasse largement l'espacement standard de 5 mètres entre les plateformes des tours classiques, ce qui explique pourquoi de nombreuses tours existantes sont structurellement inadaptées à l'accueil de plusieurs opérateurs.

Il en découle que l'isolation ne peut être obtenue par la seule séparation horizontale. L'optimisation des configurations multi-opérateurs nécessite de tirer parti de l'efficacité supérieure de la séparation verticale tout en minimisant le nombre de quais, la hauteur des pylônes et les coûts de structure.

Stratégie 1 : Espacement des antennes — Séparation verticale et horizontale

La méthode la plus fondamentale pour obtenir une isolation consiste simplement à augmenter la distance entre les antennes. Plus les antennes sont éloignées, plus le couplage est inversement proportionnel à la distance, et pour la plupart des bandes, séparation d'une demi-longueur d'onde (environ 0,4-0,5λ) est suffisant pour empêcher un couplage significatif entre des éléments très rapprochés.

Dans le cadre de cette stratégie, les ingénieurs doivent choisir entre deux approches de placement :

En matière de séparation horizontale, les recommandations pratiques issues des normes d'installation d'antennes de l'industrie fournissent des points de repère clairs :

1. Antennes à double polarisation (±45°) : espacement de 20 à 30 cm (l'orthogonalité de la polarisation assure une isolation intrinsèque)

2. Antennes directionnelles (plateforme unique) : ≥ 2,5 mètres

3. Antennes omnidirectionnelles (plateforme unique) : ≥ 4 mètres

4. Antennes de réception à diversité au sein d'une même cellule : ≥ 3 mètres

5. Antennes d'émission et de réception entre les plateformes : espacement vertical ≥ 1 mètre

En matière de séparation verticale, aucune règle fixe ne s'applique : la distance requise doit être calculée en fonction des bandes de fréquences, des puissances d'émission et des sensibilités de réception spécifiques des opérateurs partageant le pylône. La séparation verticale est privilégiée lorsque les conditions du site le permettent, car elle offre une meilleure isolation par mètre de distance.

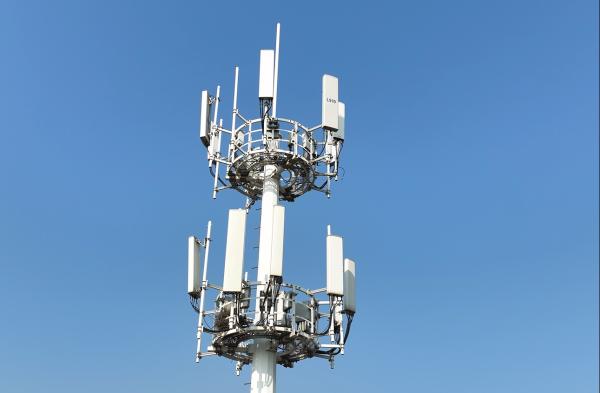

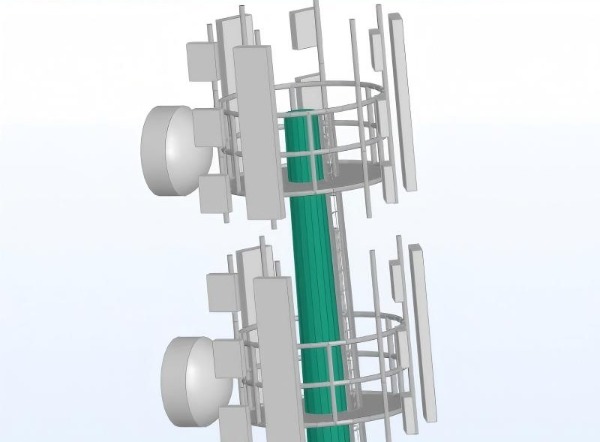

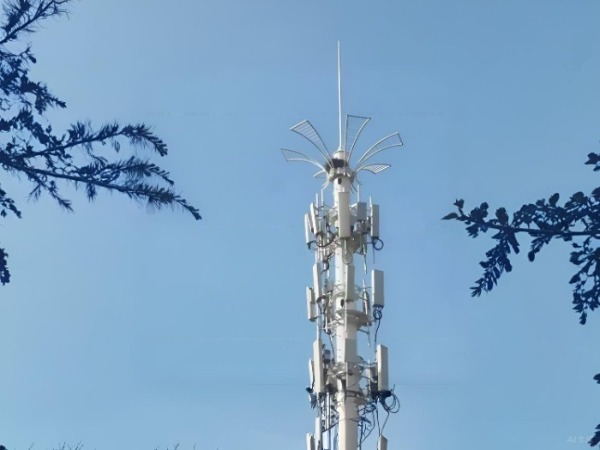

L'architecture la plus efficace pour les monopôles partagés est un système de plateformes à plusieurs niveaux, où les antennes de chaque opérateur sont affectées à un niveau de plateforme dédié. Ceci assure une séparation verticale nette entre les opérateurs tout en permettant à chacun d'optimiser l'orientation de ses antennes au sein de son niveau alloué.

Deuxième stratégie : Atténuation des PIM — Se prémunir contre l'intermodulation passive

L'intermodulation passive (PIM) est un problème majeur dans les réseaux cellulaires. Lorsque plusieurs opérateurs ajoutent des équipements à une antenne-relais partagée, ils introduisent inévitablement de nouveaux composants passifs (connecteurs, câbles, supports, cavaliers) dans la chaîne radiofréquence. Chacun de ces composants, s'il est mal installé, fabriqué à partir de matériaux ferromagnétiques ou sujet à la corrosion, peut devenir une source de non-linéarité.

Lorsque deux ou plusieurs signaux descendants de forte puissance traversent une jonction passive non linéaire, ils se mélangent pour produire de nouvelles fréquences. Si l'un de ces signaux parasites se situe dans la bande de réception d'un opérateur, il apparaît comme une interférence susceptible de bloquer les communications ou de réduire considérablement la sensibilité de réception.

L'intermodulation de puissance (PIM) est particulièrement insidieuse dans les environnements de colocalisation, car ses effets apparaissent de manière imprévisible. Un site peut être jugé exempt de PIM lors de sa mise en service, pour ensuite développer de la PIM quelques mois plus tard, suite à l'oxydation des connecteurs, au desserrage des fixations ou à une perte de couple. La PIM étant générée au sommet de la tour, son diagnostic nécessite un équipement de test spécifique et implique souvent d'accéder à chaque point de connexion.

Des organismes de normalisation tels que le GTI (Global TD-LTE Initiative) ont publié des études approfondies sur la coexistence traitant du PIM et d'autres mécanismes d'interférence entre plusieurs opérateurs partageant le spectre et l'infrastructure, y compris les exigences relatives aux bandes de garde et les cadres de synchronisation pour les réseaux TDD.

Sur le plan commercial, l'industrie a réagi en proposant du matériel optimisé pour la gestion de l'intermodulation passive (PIM). Des entreprises comme ANDREW (une filiale d'Amphenol) offrent des plateformes monopôles spécialisées, conçues spécifiquement pour atténuer la PIM dans les environnements multi-opérateurs. Ces plateformes présentent les caractéristiques suivantes :

1. Espacement optimisé entre les secteurs : Les cadres allongés augmentent la distance entre les antennes sans nécessiter de hauteur de tour supplémentaire.

2. Piliers de fixation allongés : Les colonnes de 3 mètres offrent des zones de montage dédiées aux RRU (unités radio distantes), séparant physiquement les radios actives des points de connexion d'antenne afin de réduire les voies de couplage PIM.

3. Matériaux matériels spécifiés : Tous les supports, tuyaux et éléments de quincaillerie sont fabriqués à partir de matériaux non ferromagnétiques et subissent des tests de qualification PIM afin de garantir qu'ils n'introduisent pas de sources d'intermodulation supplémentaires.

Ces plateformes optimisées pour la gestion de l'information des fournisseurs (PIM) sont généralement classées pour haute capacité —capables d'accueillir jusqu'à trois secteurs avec plusieurs tubes d'antenne par secteur—et sont conçus pour être compatibles avec les supports PIM-Guard qui réduisent encore davantage le risque d'interférences aux points de connexion RF.

Troisième stratégie : Barrières physiques — Déflecteurs, boucliers et absorbeurs

Lorsque l'espace est limité ou que les contrôles PIM sont insuffisants, des barrières physiques offrent une couche d'isolation supplémentaire. Celles-ci prennent principalement trois formes :

Déflecteurs métalliques et parois de protection

Les méthodes brevetées de blindage d'antennes traitent spécifiquement les interférences entre antennes colocalisées sur des pylônes. Ces dispositifs utilisent des surfaces conductrices positionnées stratégiquement pour créer des zones d'isolation localisées, permettant ainsi de rapprocher les antennes plus qu'il ne serait possible sans couplage. Pour les réseaux MIMO massifs, les parois de blindage entre les modules d'antenne individuels doivent fournir au moins Isolation X-POL et CO-POL de 20 dB pour satisfaire aux exigences minimales de performance.

Camouflage du manteau (technologie émergente)

Des recherches avancées ont démontré que des solutions correctement conçues manteaux Des feuilles métalliques structurées, disposées autour de monopôles cylindriques, permettent à des antennes très compactes de fonctionner comme si elles étaient isolées dans l'espace libre. Cette approche permet de placer les antennes à seulement un dixième de la longueur d'onde opérationnelle la plus courte, offrant ainsi la possibilité d'atteindre des densités d'intégration nettement supérieures sur les structures monopôles existantes.

Matériau absorbant les ondes radar (RAM)

Les matériaux absorbants de rayonnement (RAM) peuvent servir de barrières d'isolation entre antennes sur une même plateforme. Ils convertissent l'énergie électromagnétique incidente en chaleur, réduisant ainsi l'énergie disponible pour le couplage avec les antennes voisines. Les barrières RAM peuvent être combinées à des ondulations chargées diélectriquement afin d'étendre les capacités d'isolation aux bandes de fréquences plus basses où les matériaux RAM conventionnels sont moins efficaces.

L'intégration de corrugations chargées diélectriquement avec la RAM étend l'efficacité de la barrière à la gamme des basses fréquences, créant une structure hybride qui combine une absorption à large spectre avec une réflexion sélective en fréquence.

Cependant, Il n'existe pas de solution universelle. Le choix de la technologie de barrière physique dépend fortement des bandes de fréquences spécifiques concernées, de la distance de séparation réalisable et de l'espace de montage disponible sur la plateforme.

Aperçu comparatif : Séparation des antennes vs. barrières physiques

Une comparaison des principales approches d'isolation permet de clarifier les compromis de conception :

Études de site structurées L'intégration de ces approches est essentielle. Chaque opérateur doit fournir des spécifications détaillées : puissance d'émission par porteuse, sensibilité de réception, bandes de fréquences de fonctionnement et diagrammes de rayonnement d'antenne. Ces données servent ensuite à calculer :

1. Distance d'isolation verticale requise (via des modèles de propagation pour chaque paire opérateur-opérateur)

2. Distance d'isolation horizontale requise (si l'espacement vertical est limité)

3. Interférence résiduelle après espacement — détermine si des déflecteurs ou un RAM sont nécessaires

4. Analyse PIM (basée sur les niveaux de puissance d'émission et les types de connecteurs)

Ce processus analytique est non négociable. L'installation de chicanes ou l'augmentation de l'espacement sans un modèle clair des mécanismes de couplage peuvent conduire à un surdimensionnement (coûts inutiles) ou à un sous-dimensionnement (interférences apparaissant après la mise en service).

Intégration des levés topographiques : une liste de contrôle d'ingénierie

Pour les planificateurs de réseaux et les propriétaires de tours, parvenir à une isolation fiable entre plusieurs opérateurs nécessite un processus rigoureux :

1. Recueillir les spécifications de l'opérateur : Puissance d'émission par porteuse, sensibilité de réception, bandes de fonctionnement, diagrammes de rayonnement d'antenne.

2. Calculer l'isolation requise à l'aide de modèles normalisés (par exemple, les procédures TIA pour la mesure de l'isolation entre antennes colocalisées).

3. Déterminer les exigences d'espacement : Vertical vs horizontal — privilégier le vertical lorsque c'est possible.

4. Vérifier les interférences résiduelles : Si l'espacement seul ne permet pas d'atteindre une isolation de 30 dB, spécifiez des déflecteurs ou de la RAM.

5. Vérifier les contrôles PIM : Assurez-vous que tous les supports et connecteurs sont certifiés à faible PIM et que les équipes d'installation sont formées aux pratiques sûres en matière de PIM.

6. Test après mise en service : Effectuer des tests PIM et une vérification d'isolation avant de déclarer le site opérationnel.

L'importance de la vérification est capitale. La PIM (Positive Infrastructure Management) est un problème majeur dans les réseaux cellulaires, causée par le vieillissement des équipements, l'ajout de nouveaux équipements et des pratiques d'installation inadéquates. Un site conforme aux exigences d'isolation le jour de sa mise en service peut présenter des défaillances quelques mois plus tard en raison de la corrosion des connecteurs ou du desserrage des fixations.

Conclusion

La colocalisation de plusieurs opérateurs sur un seul monopôle est une nécessité économique et environnementale pour le déploiement des réseaux modernes. Cependant, le défi invisible des interférences électromagnétiques (couplage d'antennes et modulation d'impédance pulsée) exige la même rigueur d'ingénierie que celle appliquée aux calculs de charges structurelles.

Pour obtenir une isolation fiable, il est nécessaire d'adopter une approche équilibrée combinant trois stratégies principales : maximiser la séparation verticale, déployer des systèmes de montage optimisés pour la gestion de l'intermodulation passive (PIM) et utiliser des barrières physiques lorsque l'espace est limité. Chaque stratégie a son domaine d'application optimal, et le juste équilibre dépend des bandes de fréquences, des niveaux de puissance et des contraintes physiques spécifiques du site.

L'isolation standard de 30 dB est atteignable sur les monopôles partagés, mais uniquement grâce à une conception rigoureuse et basée sur des données probantes. Les opérateurs qui investissent dans une conception d'isolation adéquate dès la phase de planification évitent les coûts élevés de la mise à niveau du blindage après que des interférences ont déjà perturbé le service. À l'ère des infrastructures partagées, les bons voisins ne partagent pas seulement l'acier ; ils partagent le spectre électromagnétique sans interférer avec les signaux des uns et des autres.
