Dans le monde des infrastructures radar critiques, la précision est primordiale. Les systèmes radar modernes, qu'ils soient destinés à la surveillance météorologique, au contrôle aérien ou à la défense, exigent une plateforme d'une stabilité exceptionnelle. Même de minuscules vibrations ou oscillations structurelles peuvent avoir un impact considérable. tour radar peuvent introduire des erreurs de phase, déformer les diagrammes de rayonnement et dégrader la qualité des données [7+L9-L12]. Or, ces mêmes tours doivent rester accessibles. Les techniciens doivent y accéder régulièrement pour l'étalonnage, la maintenance des antennes et les réparations d'urgence. Le défi consiste à intégrer systèmes d'escalade sécurisés et plateformes d'équipement dans l'enveloppe structurelle de la tour sans compromettre la rigidité qu'exige la précision du radar.
Les structures de support radar sont soumises à des exigences dynamiques strictes. La fréquence propre d'une tour doit être suffisamment élevée et bien distincte des fréquences d'excitation générées par la rotation de l'antenne et les charges dues au vent, afin d'éviter un couplage résonant qui dégraderait les images radar. Chaque élément ajouté – un barreau d'échelle, un support de plateforme, un guide-câble – modifie la répartition de la masse et de la rigidité de la structure. Des dispositifs d'accès mal conçus peuvent introduire une flexibilité locale ou ajouter de la masse à des endroits qui abaissent les fréquences propres critiques.
Une tour radar est conçue non seulement pour supporter une charge importante, mais aussi pour résister à la déformation sous charges dynamiques grâce à une rigidité exceptionnelle. Sa fréquence propre dépend de sa rigidité et de sa masse. Pour les antennes radar et les radômes lourds, réduire la masse est souvent impossible ; il est donc primordial d'optimiser la rigidité structurelle. Les dispositifs d'accès doivent par conséquent être intégrés à la logique structurelle première de la tour et non considérés comme des ajouts ultérieurs.
Les tours radar doivent se conformer aux normes de sécurité qui évoluent vers une protection antichute plus efficace. ANSI/ASSE A10.48 Cette norme fournit des directives de sécurité complètes pour les infrastructures de communication, notamment les antennes et leurs supports, et couvre la protection contre les chutes et le sauvetage, les installations d'escalade et la formation. La révision de 2023 de cette norme, entrée en vigueur le 1er janvier, a mis à jour les pratiques de sécurité relatives à la construction, la démolition, la modification et la maintenance.
La réglementation de l'OSHA exige une protection antichute à 100 % pour le personnel travaillant à plus de 1,8 mètre de hauteur. Pour les échelles fixes de plus de 7,3 mètres, la tendance réglementaire a radicalement changé : les cages d'échelle sont progressivement supprimées. échéance 2036 Pour leur remplacement lors de nouvelles installations et de modifications importantes, les cages ne retiennent pas les chutes verticales et compliquent les opérations de sauvetage, ce qui fait des systèmes modernes à câbles ou à rails la solution privilégiée.
Pour les tours radar, toutes les solutions de sécurité en hauteur ne se valent pas. Les systèmes de câbles et de rails verticaux sont devenus la norme car ils permettent une fixation continue sans que l'utilisateur ait besoin de se déconnecter à des points intermédiaires. Les systèmes de Tractel Systèmes antichute FABA™ permettre une ascension en toute sécurité sur des échelles verticales fixes à n'importe quelle hauteur sur des tours, des mâts et des pylônes. système stopcable® Il est doté d'un système antichute amovible avec absorbeur d'énergie intégré qui se verrouille instantanément sur le câble en cas de chute, minimisant ainsi la distance de chute libre. Systèmes Latchways® (LadderLatch et TowerLatch) intègrent un composant à roue étoilée breveté qui permet un mouvement fluide à travers les guides-câbles sans tirer le câble hors des guides.
| Type de système | mécanisme de protection contre les chutes | Adaptabilité aux tours radar |
|---|---|---|
| Échelle fixe (sans protection) | Aucun – repose sur le contact à 3 points | Inacceptable – non conforme à la réglementation |
| Échelle avec cage | Une barrière physique empêche les chutes latérales | Abandonné progressivement — n'arrête pas les chutes verticales ; complique le sauvetage |
| Système de câble/rail vertical | Le dispositif antichute monté sur harnais coulisse sur le câble/rail | Recommandé : arrête les chutes à quelques centimètres ; escalade mains libres ; impact à rigidité minimale |
| Système d'arrêt de chute personnel (PFAS) | Harnais et longe fixés au point d'ancrage | Système d'appoint – convient pour les travaux sur plateforme, mais pas comme système d'escalade principal |

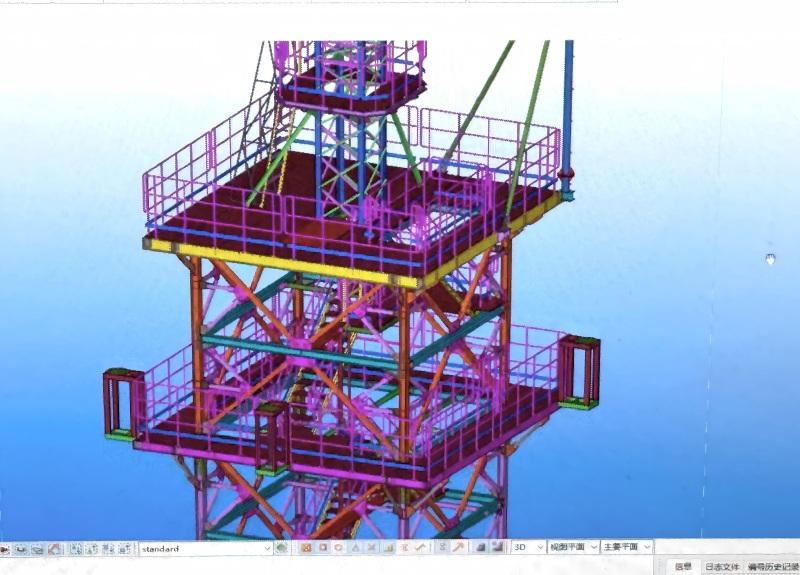

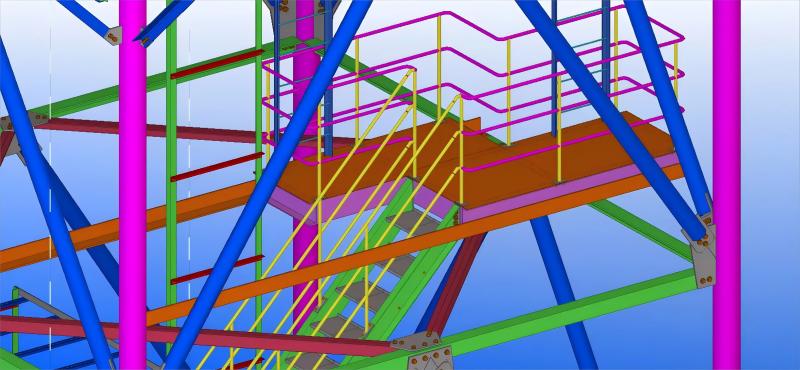

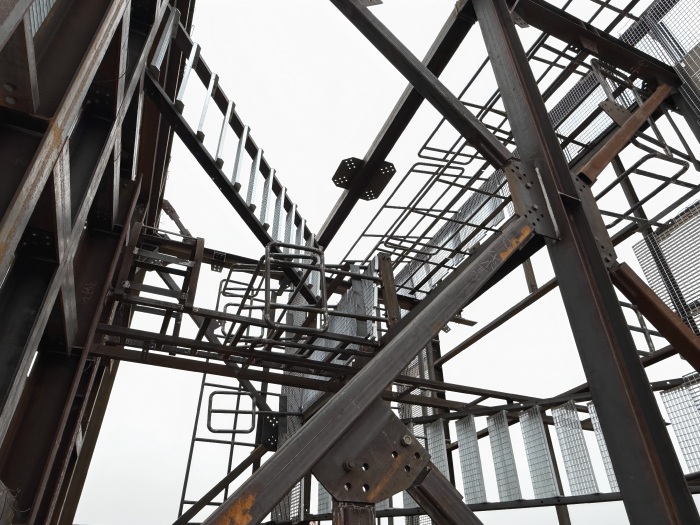

Les tours radar comportent généralement plusieurs plateformes : une plateforme inférieure pour l’accès aux équipements et une plateforme supérieure au niveau du radôme pour l’installation des antennes. Ces plateformes servent de zones de maintenance et de points de fixation pour les équipements auxiliaires. D’un point de vue structurel, elles doivent être intégrées comme diaphragmes rigidifiés —leurs poutres de plancher et leurs contreventements doivent contribuer positivement à la rigidité globale de la tour.
Principes de conception clés des plateformes pour applications radar :
• Contreventement sur tout le périmètre : Les plateformes doivent être fixées à toutes les faces des tours par des contreventements ou des platelages renforcés afin de constituer des anneaux de raidissement horizontaux. Ceci permet d'éviter les modes de vibration locaux susceptibles de réduire les fréquences naturelles.
· Transfert de charge : Les charges de la plateforme doivent être transmises aux montants de la tour par des nœuds de connexion dédiés, et non par le seul contreventement diagonal. Ceci garantit des chemins de force prévisibles et évite les concentrations de contraintes indésirables.
· Caillebotis en acier ouvert : Préférable à une plaque pleine, cette structure réduit l'accumulation de la charge due au vent, facilite l'inspection visuelle des éléments situés en dessous et favorise l'évacuation de la glace. Sa conception ouverte minimise également la masse ajoutée, contribuant ainsi à optimiser le rapport rigidité/poids.

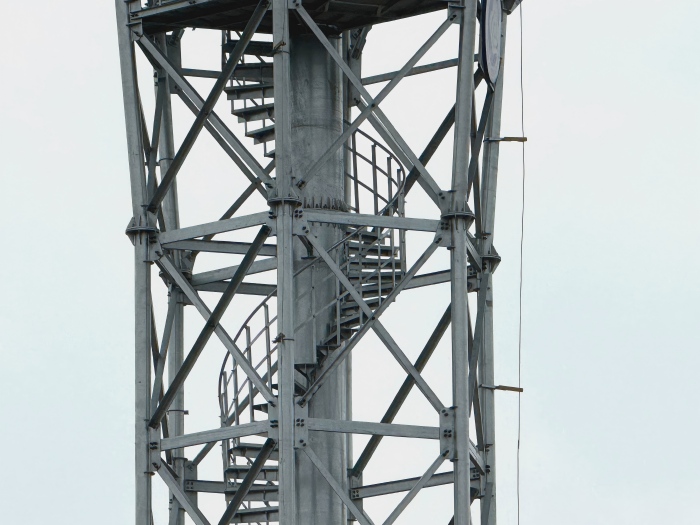

Les systèmes de contreventement avancés, tels que les contreventements en K ou en X, sont analysés et optimisés afin de garantir une plateforme rigide et robuste qui minimise la déformation sous les charges opérationnelles. Les plateformes servent également de zones de rassemblement des secours — des points de repos obligatoires sur de hautes échelles, généralement tous les 9 à 12 mètres — où un travailleur peut se reposer ou attendre de l'aide.

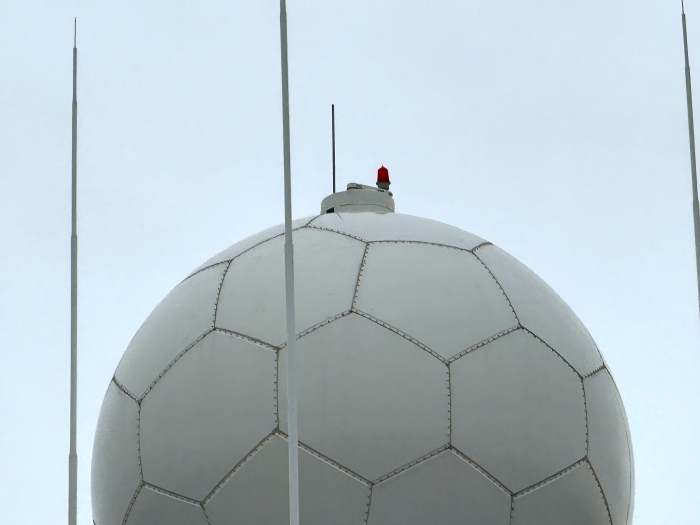

Les tours radar sont souvent installées dans des endroits exposés, ce qui rend la protection contre la foudre essentielle. Les systèmes d'accès et les plateformes de la tour doivent être intégrés au système de protection externe contre la foudre. Selon la norme UIT-T K.112, le système de protection contre la foudre d'une station de base radio comprend des paratonnerres, des conducteurs de descente, un réseau de mise à la terre, des conducteurs d'équipotentialité et des parafoudres. Tous les éléments d'accès métalliques (échelles, garde-corps de plateforme, guides-câbles) doivent être reliés à la terre afin de prévenir les arcs électriques latéraux dangereux. La tour en acier elle-même constitue le conducteur de descente principal, mais la continuité de la mise à la terre doit être vérifiée pour tous les équipements d'accès qui y sont fixés. Les armatures des fondations en béton de la tour doivent être utilisées pour renforcer le système de mise à la terre, en dissipant l'énergie de la foudre par l'intermédiaire du béton conducteur.
Les systèmes d'accès aux tours radar ne sont pas de simples ajouts périphériques ; ils sont essentiels à la capacité de la structure à être entretenue, calibrée et, en fin de compte, à remplir sa mission de précision. Correctement intégrés, les systèmes d'accès sécurisés et les plateformes d'équipement permettent à la tour d'être à la fois accessible et précis Les systèmes d'arrêt de chute par câble vertical assurent une protection continue sans compromettre la rigidité. Les plateformes conçues comme des diaphragmes renforcés contribuent positivement aux performances dynamiques de la tour. Une protection complète contre la foudre garantit la sécurité du personnel lors des interventions en milieu exposé. Pour les structures où une infime déviation d'antenne peut rendre les données radar inexploitables, cette intégration est indispensable.
Vous souhaitez intégrer des systèmes d'accès sécurisés et de haute précision à votre prochain projet de pylône ? Contactez notre équipe d'ingénieurs dès aujourd'hui pour obtenir une assistance à la conception personnalisée et un devis détaillé.
