Dans le secteur mondial des télécommunications, le passage de l'usine au terrain est souvent plus complexe que la conception même de la tour. Le transport de structures d'acier massives à travers les continents, les formalités douanières, la coordination des grues de levage et la gestion de la main-d'œuvre qualifiée dans des zones reculées absorbaient traditionnellement entre 30 et 40 % du budget total d'un projet. Mais une révolution discrète a transformé ce paysage. conception de tour modulaire en cornières d'acier Les équipes d'ingénierie ont fondamentalement repensé la manière dont les tours sont emballées, transportées et assemblées, réduisant ainsi les coûts logistiques, accélérant les délais de déploiement et permettant d'atteindre de nouveaux niveaux d'efficacité des projets.
Les conceptions de pylônes classiques, notamment les monopôles soudés et les pylônes à section pleine, engendrent des contraintes logistiques considérables. Un seul élément de pylône soudé peut dépasser les dimensions standard pour le transport, nécessitant des semi-remorques plateaux spécialisées, des escortes policières et une planification d'itinéraire qui rallonge les délais de livraison de plusieurs semaines. Les composants conçus sans tenir compte des dimensions standard pour le transport routier, des limites de poids ou des tailles de conteneurs entraînent des expéditions hors gabarit coûteuses, des systèmes d'arrimage complexes et de multiples trajets.
Les coûts cachés se multiplient pour les projets internationaux. Chaque envoi hors gabarit exige un transport en vrac coûteux, des emballages sur mesure et des frais de manutention portuaire qui peuvent faire grimper les coûts de fret de 200 à 300 % par rapport aux marchandises conteneurisées standard. Pour les projets de tours dans les régions isolées ou les économies en développement, ces obstacles logistiques ont historiquement rendu le déploiement prohibitif, voire impossible sur le plan logistique.
Le principe fondamental des tours modulaires en cornières d'acier est d'une simplicité trompeuse : concevoir la tour autour du conteneur maritime, et non l'inverse.

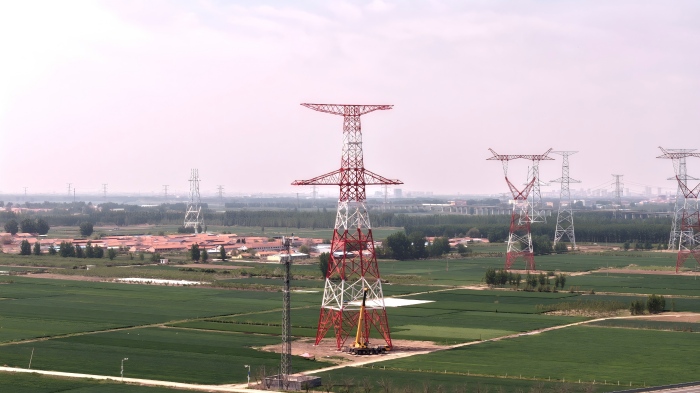

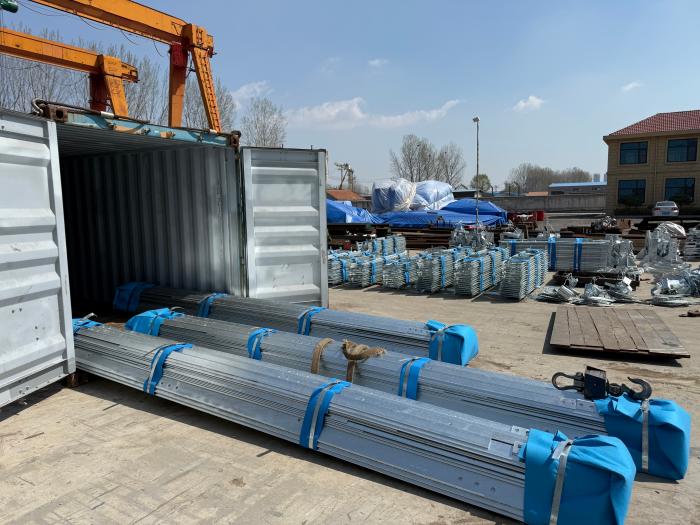

Contrairement aux structures tubulaires soudées ou monopôles, qui occupent des formes fixes et volumineuses, les cornières en acier s'emboîtent avec une densité exceptionnelle. La construction en cornières s'empile facilement dans un conteneur, contrairement à la construction soudée qui nécessite beaucoup plus d'espace. Un conteneur maritime standard de 20 pieds peut contenir 18 tonnes de marchandises. Grâce à la construction en cornières, la capacité de charge maximale est optimisée, ce qui est impossible avec une construction soudée. Comme la construction en cornières nécessite moins d'espace, elle permet d'utiliser moins de conteneurs, ce qui réduit directement les coûts de transport.
Il ne s'agit pas d'une amélioration progressive, mais d'une véritable transformation. Pour une tour treillis classique de 60 mètres, la construction soudée peut nécessiter 10 à 12 chargements de camion ou des expéditions en vrac. Une tour modulaire à cornières de capacité équivalente peut souvent être conditionnée dans 3 ou 4 conteneurs standard de 40 pieds, ce qui représente une économie de transport de 60 à 70 %.
La philosophie de conception pour la fabrication et l'installation (DFMI) formalise cette approche. La modularisation, essentielle pour un transport et une manutention optimaux, impose que les dimensions et le poids maximum de chaque module d'expédition soient dictés par les spécifications standard des semi-remorques ou conteneurs. La DFMI décompose la tour en modules aussi grands que possible tout en respectant ces limites, minimisant ainsi le nombre d'expéditions et de levages par grue.

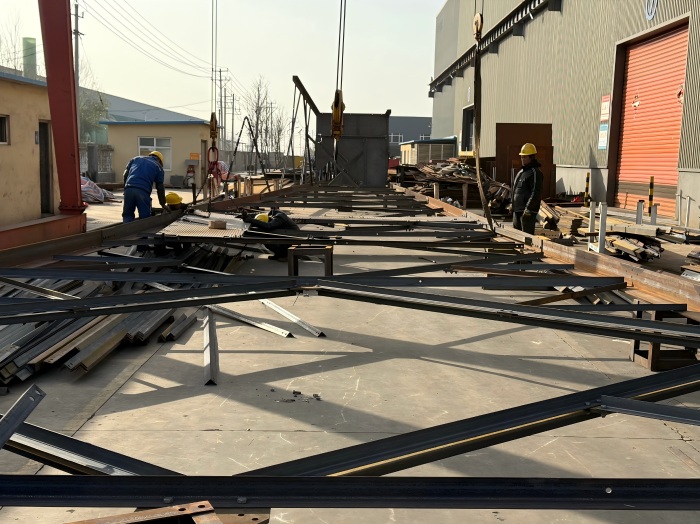

Dans la mesure du possible, les petits composants sont assemblés de façon permanente en usine, dans un environnement contrôlé, afin de former des sous-modules rigides plus grands : panneaux de renfort complets, sections de pieds avec échelles pré-installées. Cette stratégie permet de transférer la main-d’œuvre des conditions difficiles du terrain vers l’atelier, réduisant ainsi considérablement le temps d’assemblage sur site.
Les solutions d'emballage avancées ont permis d'optimiser encore davantage l'utilisation des conteneurs. Certains fabricants utilisent désormais des cadres en acier sur mesure, dimensionnés avec précision pour les conteneurs de marchandises sèches de 20 et 40 pieds. La longueur, la largeur, la hauteur, l'espacement des traverses porteuses et l'emplacement des points de suspension des composants sont parfaitement adaptés à la paroi intérieure du conteneur. Il en résulte un système véritablement « prêt à l'emploi » : il suffit de positionner les composants avant de les insérer dans le conteneur pour fixer rapidement le cadre et le conteneur.
Cette conception élimine les étapes fastidieuses de mesure répétée et de renforcement temporaire que l'on trouve dans les emballages traditionnels, permettant ainsi une réduction de 60 % du temps d'assemblage d'un seul cadre.
Les avantages de l'emballage modulaire ne se limitent pas aux économies de transport ; ils s'étendent jusqu'au chantier lui-même. Le déchargement traditionnel des structures métalliques est notoirement lent : les composants volumineux nécessitent une assistance manuelle, l'espace restreint des conteneurs entraîne un empilage chaotique, et il faut plusieurs heures, voire une demi-journée, pour décharger un seul camion, ce qui retarde l'avancement des travaux et augmente les coûts de main-d'œuvre et de matériel.
Des solutions d'emballage innovantes ont révolutionné le secteur. À l'arrivée d'un conteneur sur un chantier, les opérateurs n'ont plus besoin d'attendre de gros engins de levage. Il leur suffit d'ouvrir la porte et de déverrouiller les attaches rapides du châssis pour extraire la structure métallique complète du conteneur. Un seul opérateur, assisté d'un petit chariot élévateur, suffit pour transporter plusieurs tonnes de composants jusqu'à la zone de construction.
Le gain d'efficacité est spectaculaire. Traditionnellement, le déchargement d'un camion de structures métalliques prend 3 à 4 heures. Après la mise en œuvre de solutions d'emballage optimisées, le temps de déchargement tombe à 1,5 à 2 heures. une augmentation directe de 40 % de l'efficacité du déchargement .
Plus remarquable encore, la structure métallique elle-même peut servir directement de rayonnage de stockage temporaire sur le chantier. Aucune manutention secondaire n'est nécessaire ; les composants peuvent être prélevés directement sur la structure pour l'installation, assurant ainsi une transition fluide entre transport, stockage et construction et raccourcissant d'autant le cycle du projet.

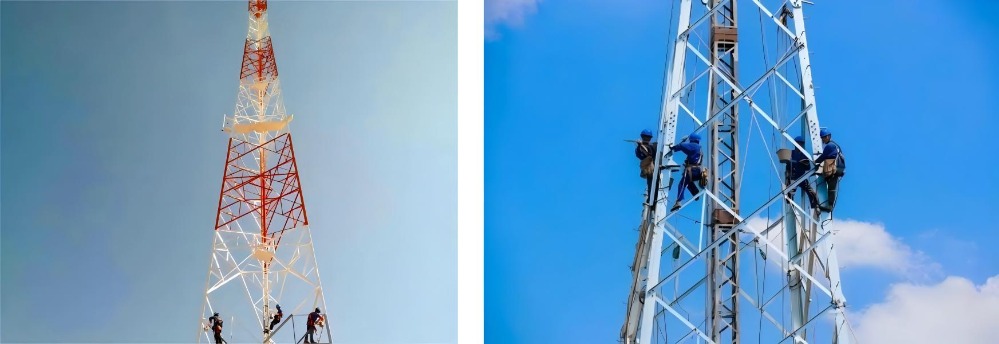

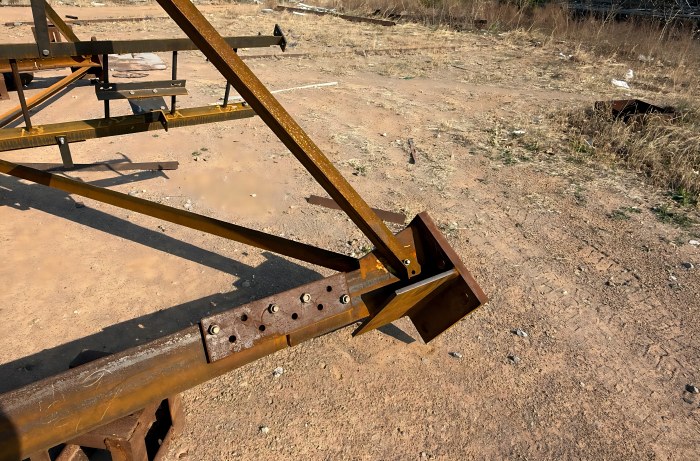

Si l'emballage modulaire résout le problème logistique, assemblages boulonnés à haute résistance Résoudre le problème de l'assemblage. Les tours à treillis modernes sont conçues comme des structures modulaires, composées de cornières, de tubes ou de poutres en acier assemblés par des boulons à haute résistance.
Contrairement au soudage, les assemblages boulonnés offrent flexibilité, facilité de montage et adaptabilité aux conditions sur le terrain. Ces avantages sont déterminants dans les scénarios de déploiement en zones isolées.
Aucun soudeur qualifié requis : Le soudage en zones isolées exige des soudeurs certifiés, du matériel spécialisé et des conditions adaptées aux opérations à haute température — souvent impossibles en cas de vent fort, de pluie ou de froid. Le boulonnage ne requiert que des outils manuels et une formation de base.
Vitesse d'assemblage plus rapide : Le boulonnage accélère l'assemblage sur site, réduisant considérablement les coûts de main-d'œuvre.
Ajustement parfait grâce à une fabrication de précision : Les pièces fabriquées en usine offrent une grande précision et des tolérances de fabrication plus strictes, ce qui simplifie et accélère le montage. Grâce à l'usinage CNC et au perçage précis des composants, l'assemblage sur site se résume à l'insertion des boulons et au serrage, sans avoir à forcer l'ajustement de trous mal alignés.
Réversibilité et adaptabilité : Les composants peuvent être démontés pour des mises à niveau ou des réparations — un avantage crucial pour les tours exposées à des climats rigoureux ou à des exigences de réseau en constante évolution.
Zones sans impact thermique (ZAT) : Contrairement au soudage, le boulonnage élimine les risques de fragilisation ou de déformation de l'acier sous l'effet de la chaleur, préservant ainsi l'intégrité des revêtements galvanisés et les propriétés du matériau de base.
Les boulons haute résistance destinés aux pylônes sont fabriqués en acier au carbone ou en acier allié de haute qualité, traités thermiquement pour atteindre une résistance à la traction supérieure à 800 MPa. Parmi les nuances couramment utilisées figurent les aciers ASTM A325 et A490 (aux États-Unis) ou les boulons de classe 10.9 conformes à la norme ISO 898-1. Ces matériaux sont soumis à des tests rigoureux de limite d'élasticité, de résistance au cisaillement et de tenue à la fatigue afin de résister aux contraintes telles que les vibrations induites par le vent, les charges de glace et la dilatation thermique.
Des traitements de surface comme la galvanisation à chaud ou les revêtements zinc-aluminium sont appliqués pour lutter contre la corrosion, un problème majeur dans les environnements côtiers ou industriels.
Pour les applications critiques, les assemblages à double boulonnage offrent une intégrité structurelle accrue, garantissant ainsi la résistance de la tour sous l'effet des charges dynamiques et environnementales. La liaison boulonnée permet également un transfert de charge efficace entre les composants tout en facilitant les ajustements mineurs lors de la construction.
Les sections de tour modulaires et standardisées sont devenues la norme dans l'industrie, notamment grâce à leur facilité d'installation. Certains fabricants proposent des sections de tour modulaires de 3 mètres (10 pieds) pour un assemblage et un réglage en hauteur simplifiés, avec des joints à double boulonnage pour une rigidité structurelle accrue.
La méthode de construction démontable par boulonnage permet :
Identification simple des composants sur le terrain
Expédition efficace dans des emballages compacts
Améliorations futures sans remplacement structurel
Gestion simplifiée des stocks
Certains modèles permettent même des sections « imbriquées » — des sections de 2,4 mètres empilées les unes dans les autres sur une palette sur mesure, créant un emballage d'expédition exceptionnellement compact qui réduit considérablement le volume de transport.
Lorsque toutes ces innovations sont combinées — emballage optimisé pour les conteneurs, déchargement efficace et assemblage boulonné — l'impact économique cumulatif est substantiel.
La construction en cornières nécessite moins de conteneurs, ce qui réduit directement les coûts d'expédition. L'optimisation de l'emballage des structures en acier permet de réduire les coûts logistiques des clients de 15 à 20 %, grâce à la réduction des opérations manuelles, à la diminution de la location d'équipements (comme les grandes grues) et à la prévention des pertes de composants.
Le transfert des opérations de fabrication du chantier à l'usine permet de réduire les coûts de main-d'œuvre sur site, le temps de location des grues et les retards liés aux intempéries. L'assemblage par boulonnage minimise le besoin de soudeurs qualifiés, élargissant ainsi le bassin de main-d'œuvre disponible et réduisant les taux horaires.
L'emballage modulaire permet un déchargement à l'aide de petits chariots élévateurs plutôt que de grandes grues. Des modules plus petits et plus légers réduisent les besoins en capacité de grue, ce qui diminue les coûts de location.
L'utilisation de composants standardisés réduit les risques de désalignement, de pièces manquantes ou de dommages pendant le transport. Le processus d'assemblage prévisible et reproductible minimise les reprises coûteuses et les dépassements de délais.
La modularisation DFMI raccourcit les délais de déploiement de plusieurs semaines ou mois, permettant un déploiement plus rapide du réseau et une génération de revenus plus précoce.
| Facteur de coût | Traditionnel (soudé/monopôle) | Tour modulaire en cornière d'acier | Économies |
|---|---|---|---|
| Utilisation des conteneurs | Mauvais — emballage sur mesure, espace gaspillé, dégroupage requis | Excellent — les éléments d'angle s'emboîtent parfaitement, capacité de charge maximale atteinte | Réduction de 40 à 60 % du volume d'expédition |
| Temps de déchargement | 3 à 4 heures par camion | 1,5 à 2 heures par camion (40 % plus rapide) | 500 à 1 000 $ par envoi en main-d'œuvre et en équipement |
| Main-d'œuvre d'assemblage sur site | Soudeurs recherchés — compétences élevées, coût élevé | Assemblage boulonné — main-d'œuvre générale, coût inférieur | réduction de 30 à 50 % |
| Équipement de terrain | Grande grue pour sections soudées | Petit chariot élévateur + petite grue pour modules boulonnés | Économies de 2 000 $ à 5 000 $ par jour |
| Calendrier du projet | 4 à 6 semaines entre la préparation du site et l'érection | 1 à 2 semaines | Déploiement 50 à 75 % plus rapide |
L'époque où l'on concevait les tours comme des structures monolithiques soudées sur place et entièrement fabriquées sur le site touche à sa fin. Le secteur des télécommunications a compris ce que les experts en logistique savent depuis longtemps : La manière la plus efficace d'expédier une structure est de la concevoir pour être expédiée. Grâce à une conception modulaire optimisée pour les conteneurs, à des solutions d'emballage avancées et à des assemblages boulonnés haute résistance, l'industrie a instauré une nouvelle norme en matière d'économie de projet : une norme où la logistique est prévisible, l'assemblage rapide et le coût total transparent dès le premier plan.
De l'atelier de fabrication jusqu'au dernier boulon, les tours modulaires en cornière d'acier ont véritablement appris à maîtriser l'art de modeler le ciel.
