Introduction
Dans le monde des infrastructures radar critiques, la précision est primordiale. Les systèmes radar modernes, qu'ils soient destinés à la surveillance météorologique, au contrôle aérien ou à la défense, exigent une plateforme d'une stabilité exceptionnelle. Même de minuscules vibrations ou oscillations structurelles peuvent avoir un impact significatif. tour radar Les interférences peuvent introduire des erreurs de phase, déformer les diagrammes de rayonnement et dégrader la qualité des données, un phénomène connu sous le nom d’« interférences structurelles ». L’absence totale d’interférences n’est donc pas un objectif utopique, mais une exigence fondamentale en ingénierie. Cet article explore les principes de conception et les technologies sophistiquées mises en œuvre pour garantir que la tour elle-même demeure un support invisible et stable pour les équipements sensibles qu’elle abrite.
1. L'ennemi de la précision : les sources de vibrations et d'oscillations
Une tour radar est une structure dynamique constamment soumise à des forces qui induisent un mouvement. Les principales causes sont :
Charge due au vent : La force la plus importante et la plus persistante. Elle crée à la fois une poussée statique (déflexion moyenne) et une excitation dynamique due au détachement de tourbillons et aux turbulences, ce qui entraîne des vibrations de résonance.
Détachement de tourbillons : Lorsque le vent souffle autour de la tour, il crée des tourbillons alternés qui se détachent de part et d'autre, générant une force latérale périodique. Si cette fréquence coïncide avec la fréquence naturelle de la structure, cela peut provoquer des vibrations importantes et continues.
Vibrations induites par l'équipement : La rotation de l'antenne et le fonctionnement des mécanismes internes peuvent transmettre des vibrations de faible amplitude et de haute fréquence à travers la structure.
Charges sismiques et environnementales : Dans certaines régions, l'activité sismique et la dilatation/contraction thermique peuvent également contribuer aux mouvements de structure.
Ces mouvements entraînent une déviation de l'angle de pointage du radar, ce qui peut se traduire par des images floues, un suivi de cible imprécis et une résolution réduite.
2. Fondements de la stabilité : analyse des caractéristiques dynamiques
La première et la plus cruciale étape de la conception pour assurer la stabilité est une analyse dynamique complète. Celle-ci consiste à créer un modèle par éléments finis (MEF) détaillé de l'ensemble de la structure afin de prédire son comportement sous charges dynamiques.
Fréquence naturelle et modes de vibration : Les ingénieurs calculent les fréquences propres fondamentales de la tour et leurs modes de vibration correspondants (le mode de déformation lors des vibrations). L'objectif principal de la conception est d'ajuster ces fréquences afin de les éloigner des fréquences de forçage dominantes du vent (détachement de tourbillons) et de l'antenne radar rotative.
Essais en soufflerie : Pour les applications critiques, des maquettes de la tour sont testées en soufflerie. Cela permet de valider les modèles de calcul et de fournir des données précises sur les forces du vent, notamment les vitesses critiques qui déclenchent les vibrations induites par les tourbillons (VIV).
Analyse aéroélastique : Cette simulation avancée évalue l'interaction entre les forces inertielles, élastiques et aérodynamiques afin de prédire des phénomènes complexes comme le galop et le flottement, garantissant ainsi la stabilité sur toute la plage de vitesses de vent opérationnelles.
3. Maîtriser le mouvement : l'application des amortisseurs
La connaissance des caractéristiques dynamiques permet aux ingénieurs de mettre en œuvre des solutions ciblées pour dissiper l'énergie vibratoire. Les amortisseurs constituent les principaux composants actifs de ce système de protection.
Amortisseurs de masse accordés (TMD) : Un amortisseur dynamique (TMD) est un dispositif passif composé d'une masse, de ressorts et d'un amortisseur, réglé avec précision sur une fréquence problématique spécifique de la tour. Lorsque la tour commence à vibrer à cette fréquence, le TMD oscille en opposition de phase, contrant le mouvement et dissipant l'énergie sous forme de chaleur. Pour les tours radar de grande hauteur, les TMD sont très efficaces pour atténuer les oscillations et les vibrations induites par le vent.
Amortisseurs à fluide visqueux : Ces dispositifs fonctionnent comme des amortisseurs hydrauliques intégrés à la structure de contreventement de la tour. Leur efficacité dépend de la vitesse : plus la structure se déplace rapidement, plus la force de résistance qu'ils génèrent est importante. Ils sont particulièrement efficaces pour absorber l'énergie des rafales soudaines et des séismes.
Ailes hélicoïdales : Pour atténuer les vibrations induites par les tourbillons, les ailerons hélicoïdaux constituent une solution aérodynamique simple et efficace. Ces ailerons en forme de spirale, fixés aux parties supérieures de la tour, perturbent la formation cohérente des tourbillons, empêchant ainsi l'accumulation de forces de résonance.
4. La forme suit la fonction : optimisation de la forme structurelle
La forme même de la tour constitue la première ligne de défense contre les excitations dynamiques. L'optimisation de sa structure permet de réduire les forces d'excitation à leur source.
Sections transversales aérodynamiques : Le passage de sections cylindriques circulaires à des profils polygonaux (par exemple, octogonaux) ou coniques peut modifier considérablement le flux d'air et augmenter la vitesse critique du vent pour le détachement de tourbillons.
Conception conique : Une tour dont la hauteur diminue permet non seulement d'optimiser l'utilisation des matériaux, mais aussi de modifier la dynamique structurelle, ce qui se traduit souvent par des fréquences naturelles plus élevées et une réduction des charges de vent sur les parties supérieures.

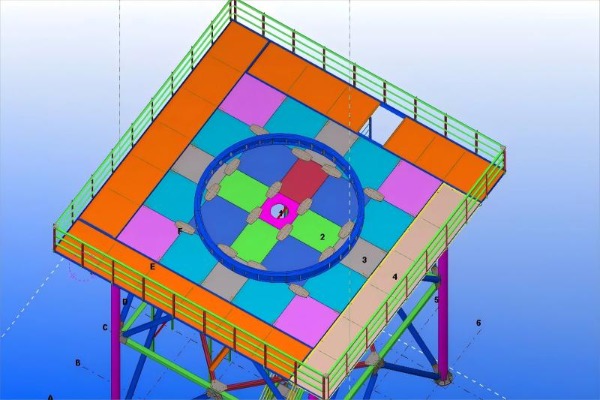

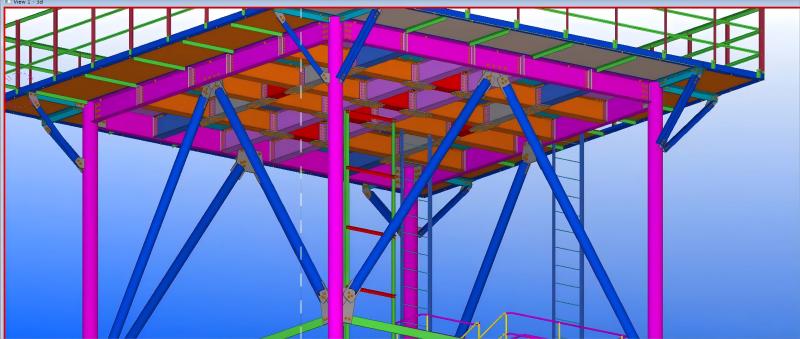

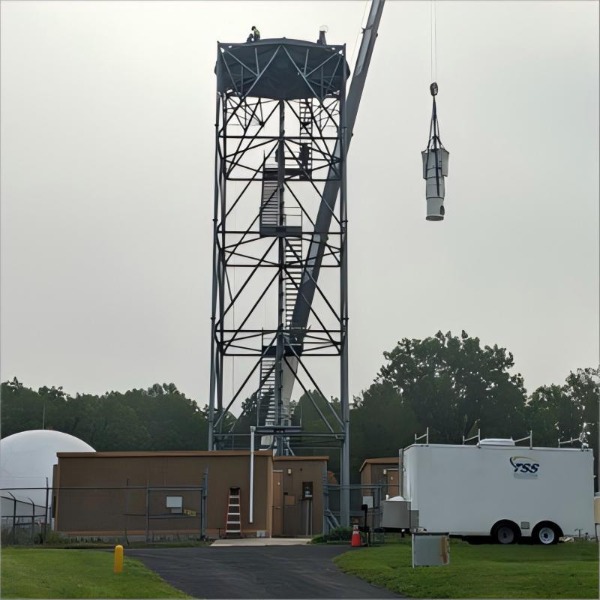

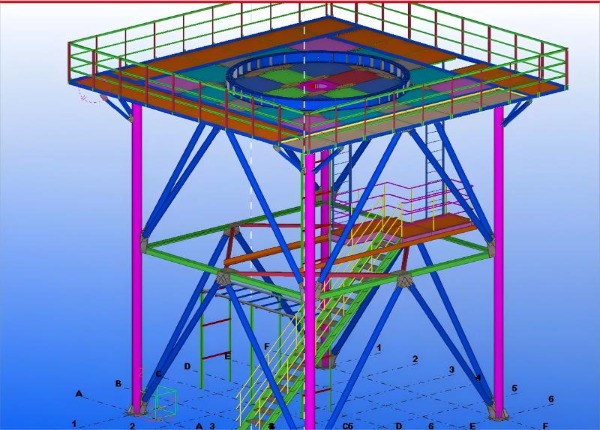

Optimisation de la rigidité et du contreventement : Le système structurel est conçu pour une rigidité torsionnelle et latérale maximale. Des contreventements avancés (comme les contreventements en K ou en X) sont analysés et optimisés afin de garantir une plateforme rigide et robuste qui minimise la déformation sous les charges opérationnelles.
5. Sélection des matériaux et intégrité de la fabrication
Le choix des matériaux et la qualité de la fabrication sont essentiels à la réalisation du projet théorique.
Acier à haute résistance : L'utilisation d'aciers à haute résistance et faiblement alliés (par exemple, Q345, Q420) permet d'obtenir des éléments plus minces et plus légers qui conservent une rigidité élevée, contribuant ainsi à un rapport résistance/poids favorable et à des performances dynamiques.
Assemblages boulonnés ou soudés : Alors que le soudage offre des liaisons sans joint apparent, le boulonnage à haute résistance dans les joints critiques assemblés sur site permet une précontrainte précise, ce qui peut améliorer l'amortissement et l'intégrité structurelle en minimisant le glissement dans les liaisons semi-rigides.
Galvanisation à chaud (HDG) : Au-delà de la protection contre la corrosion, un revêtement HDG uniforme et de haute qualité assure la préservation à long terme des caractéristiques de surface et de la géométrie de la section transversale, qui sont essentielles au maintien des performances aérodynamiques prévues.
Conclusion : Une symphonie d'ingénierie au service de la performance invisible
L'obtention d'une absence totale d'interférences dans une tour radar est une entreprise multidisciplinaire qui allie génie civil, mécanique et aérodynamique. Elle débute par une compréhension approfondie des forces dynamiques en jeu, se poursuit par une modélisation et une optimisation sophistiquées de la forme de la structure, et s'achève par la mise en œuvre stratégique de technologies d'amortissement. En contrôlant rigoureusement les vibrations et les oscillations de la structure, les ingénieurs créent une plateforme qui n'est pas une simple structure de support, mais un prolongement naturel du radar lui-même, lui permettant ainsi de fonctionner avec la précision extrême exigée par les systèmes critiques modernes. Dans ce domaine à haut risque, une tour stable est la garante silencieuse de l'intégrité des données.
