Comment spécifier les exigences en matière de charge de vent et de glace pour les pylônes monopôles en acier dans les régions montagneuses

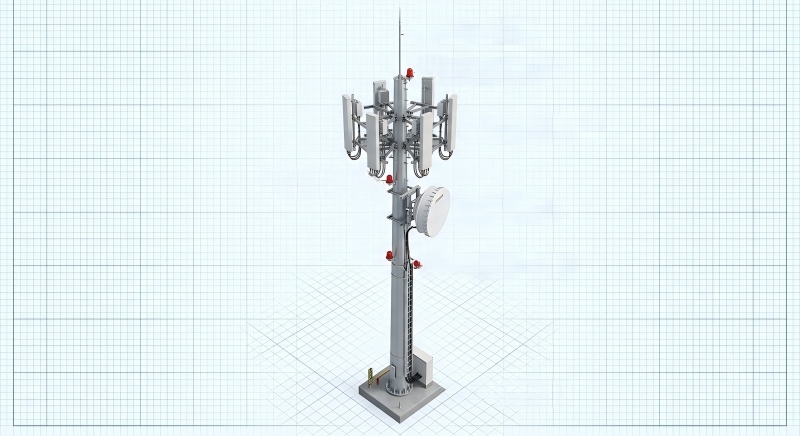

Spécification des exigences relatives aux charges de vent et de glace pour pylônes monopôles en acier En région montagneuse, une approche d'ingénierie systématique est indispensable pour tenir compte des conditions microclimatiques et topographiques spécifiques aux hautes altitudes. Contrairement aux installations en terrain plat, les pylônes en montagne sont soumis à des vents plus forts, à une formation de glace plus importante et à des contraintes environnementales plus extrêmes, ce qui exige une spécification rigoureuse dès la phase de conception.

Ce guide fournit un cadre complet permettant aux ingénieurs, aux acheteurs et aux planificateurs de réseau de déterminer avec précision les paramètres de charge spécifiques au site, de les aligner sur les normes applicables et de s'assurer que la tour est structurellement adéquate pour sa durée de vie opérationnelle prévue.

Cadre réglementaire et normes applicables

La norme de référence pour les structures de support d'antennes en Amérique du Nord et dans de nombreuses juridictions internationales est la norme ANSI/TIA-222-H, intitulée « Norme structurelle pour les structures de support d'antennes et les antennes », publiée en 2017 et entrée en vigueur le 1er janvier 2018. Cette révision remplace la norme TIA-222-G et introduit des mises à jour importantes qui concernent directement les installations en zone montagneuse. Le Code international du bâtiment (IBC) fait référence à la norme TIA-222-H pour les structures de support d'antennes et les antennes, rendant son adoption de facto obligatoire dans la plupart des juridictions américaines.

Pour les charges de givrage dues aux conditions météorologiques et atmosphériques, la norme ASCE/SEI 7-22 fournit le cadre de référence, incluant des cartes de vent, des cartes de givrage et des méthodes d'ajustement topographique. La norme TIA-222-H intègre les cartes de vent de la norme ASCE 7-16 avec des vitesses de vent ultimes basées sur la catégorie de risque, ainsi que des dispositions renforcées relatives aux effets topographiques. L'IBC 2018 adopte la norme ASCE 7-16 pour les dispositions relatives au vent, créant ainsi une chaîne de normes cohérente, des codes du bâtiment aux normes spécifiques aux tours.

En Chine et sur d'autres marchés asiatiques, la méthode de calcul équivalente suit la norme GB 50009, le Code de calcul des charges pour la conception des structures de bâtiments. Cette norme exige les vitesses maximales de vent pour une période de retour de 50 ans, converties en pression de vent de base (kN/m²) à partir de données météorologiques locales. Pékin spécifie 0,45 kN/m² pour une période de retour de 50 ans, tandis que Guangzhou exige 0,50 kN/m². Pour les sites montagneux sans données fiables, la norme chinoise recommande un coefficient multiplicateur prudent : adopter 1,1 fois la vitesse du vent en terrain plat environnant, avec un minimum de 25 m/s.

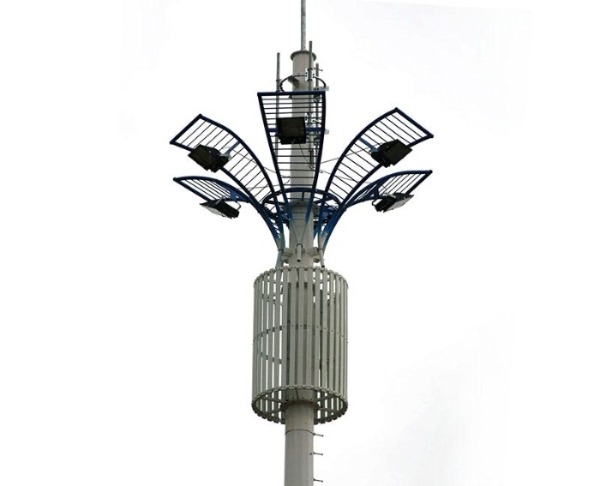

Paramètres spécifiques au site pour les tours de montagne

La norme TIA-222-H établit quatre paramètres de conception principaux spécifiques au site pour déterminer correctement les charges agissantes.

Catégorie de risque : La catégorie de risque de la structure (I à IV) détermine les exigences minimales en matière de résistance au vent, à la glace et aux séismes. La catégorie de risque II est la catégorie par défaut pour les télécommunications commerciales, où une interruption de service est acceptable. Cependant, les pylônes de montagne assurant le fonctionnement des réseaux de sécurité publique, des communications d'urgence ou des infrastructures critiques peuvent être classés en catégorie de risque III, ce qui implique des vitesses de vent plus élevées et des coefficients de sécurité accrus.

Charges environnementales : La norme TIA-222-H spécifie les vitesses de vent maximales (rafales de 3 secondes) et les épaisseurs de glace calculées à partir des cartes ASCE 7, selon une modélisation informatique et des observations empiriques. Avant la norme TIA-222-F (2005), il n'existait pas d'exigences explicites concernant la charge de glace, ce qui rendait les ouvrages anciens particulièrement vulnérables dans les régions montagneuses sujettes au gel.

Catégorie d'exposition du site : Cette classification détermine le coefficient multiplicateur de charge du vent en fonction de la rugosité du sol et de la présence d'obstacles, de végétation et d'infrastructures à proximité. Pour les installations sur les crêtes et les sommets montagneux, la catégorie d'exposition C (terrain dégagé avec quelques obstacles à moins de 9 mètres) s'applique. La catégorie d'exposition D, correspondant aux surfaces d'eau dégagées, est pertinente pour les déploiements en montagne côtière.

Catégorie topographique du site : Les sites montagneux nécessitent des ajustements topographiques, car les changements brusques de terrain peuvent accroître considérablement la vitesse du vent par rapport à la vitesse de base calculée à partir des cartes ASCE 7. Cette catégorie tient compte des effets d'accélération du vent dus aux collines, crêtes et escarpements isolés. Selon la norme TIA-222-H, trois méthodologies sont disponibles : une approche simplifiée, une approche rigoureuse et une approche adaptée au site.

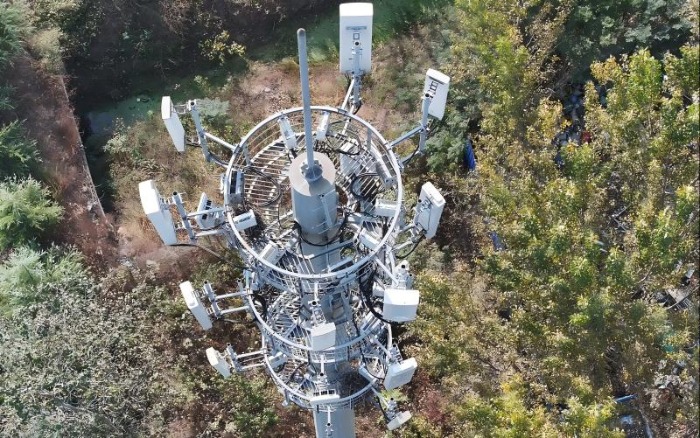

Détermination des charges de vent spécifiques au site

Étape 1 : Déterminer la vitesse maximale du vent. Les vitesses de vent de la norme TIA-222-H sont basées sur les vitesses de rafales ultimes (et non nominales) de 3 secondes, avec des cartes distinctes pour les catégories de risque II, III et IV. Ces cartes utilisent deux fois plus de stations de relevé et des périodes d'enregistrement plus longues que les versions précédentes, avec des simulations de modèles d'ouragans améliorées.

Étape 2 : Appliquer le facteur topographique Kzt. Kzt tient compte de l'accélération du vent due au relief. Le facteur topographique du chapitre 26.8 de la norme ASCE 7 apparaît directement dans l'équation de la pression dynamique.

Le facteur est calculé comme suit :
Kzt = (1 + K₁ + K₂ + K₃)²

Chaque variable correspond à la géométrie du terrain et à l'emplacement du bâtiment :

• K₁ tient compte du type de relief (colline, crête ou escarpement) et de l'accélération maximale.

• K₂ tient compte de la distance de la structure par rapport à la crête.

• K₃ tient compte de la hauteur de la structure par rapport au terrain local.

Kzt ne s'applique que lorsque les critères suivants sont remplis : la structure se trouve dans la moitié supérieure d'une colline ou d'une crête ou près de la crête d'un escarpement ; le rapport entre la hauteur et la longueur de l'élément (H/Lh) est d'au moins 0,2 ; et la hauteur de l'élément H est d'au moins 15 pieds pour l'exposition C ou D, ou de 60 pieds pour l'exposition B.

L'équation de pression de vitesse TIA-222-H intègre directement les effets topographiques. Le coefficient de pression de vitesse Kzt modifie la vitesse de vent de base en fonction de l'accélération due au relief. Pour un terrain plat ou en pente douce, Kzt est par défaut égal à 1,0, ce qui signifie qu'aucun ajustement de la pression de vitesse n'est appliqué.

Étape 3 : Appliquer le coefficient d'exposition Kz. Le coefficient d'exposition, basé sur la catégorie d'exposition, tient compte de la variation de la vitesse du vent en fonction de l'altitude. Pour les sites montagneux, la catégorie d'exposition C est généralement utilisée, la rugosité du terrain et l'irrégularité de la surface étant également prises en compte pour chaque direction du vent, conformément au chapitre 26.7 de la norme ASCE 7.

Étape 4 : Appliquer le facteur de directionnalité du vent Kd. Le coefficient Kd tient compte de la probabilité réduite que les vents les plus forts proviennent de la direction qui exerce la charge maximale sur la structure. Pour les pylônes à treillis, les valeurs typiques se situent entre 0,85 et 0,95.

Étape 5 : Appliquer le facteur d'élévation du terrain Ke. La norme TIA-222-H a introduit un facteur d'altitude pour tenir compte de la diminution de la densité de l'air en altitude. Ce facteur reflète le fait qu'un air moins dense exerce une pression inférieure à celle estimée par les hypothèses atmosphériques standard utilisées pour établir les cartes de vent. Pour les tours situées à plus de 914 mètres (3 000 pieds) d'altitude, cet effet est non négligeable et doit être pris en compte.

Détermination des exigences en matière de charge de glace

Les charges de glace sont déterminées à partir du volume ou de la section transversale de la glace de glaçage formée sur toutes les surfaces exposées des éléments structuraux, des composants et des accessoires. Les cartes d'épaisseur de glace de la norme ASCE 7 indiquent l'épaisseur de glace de conception pour un emplacement donné, déterminée par ajustement d'une distribution de Pareto généralisée à des échantillons d'épaisseurs de glace extrêmes.

Dans les régions montagneuses sujettes au verglas, il est essentiel de comprendre le mécanisme spécifique d'accumulation de glace. La glace de surface issue de la pluie verglaçante, le givre formé par l'accumulation dans les nuages et la neige humide produisent chacun des distributions de densité différentes. Le choix optimal repose généralement sur la combinaison la plus importante d'épaisseur de glace et de vitesse de vent probable.

La norme TIA-222-H précise que la combinaison de charges de glace vise à représenter une charge verticale maximale avec un coefficient de charge permanente de 1,2 afin de garantir la stabilité globale et la résistance adéquate des éléments. Contrairement aux charges de vent, aucune condition de charge permanente minimale n'est requise pour le cas de charge de glace.

Deux combinaisons de charges de glace régissent généralement la conception des monopôles. La première est une condition d'épaisseur de glace maximale avec une vitesse de vent correspondante, qui produit la charge verticale maximale. La seconde est une une épaisseur de glace plus faible avec une vitesse de vent concomitante plus élevée Ce facteur peut déterminer la charge latérale maximale. Il convient de prendre en compte les deux, car la condition déterminante dépend du rapport d'aspect de la structure, de l'élancement des éléments et de la configuration des fondations.

La carte des glaces ASCE 7 n'indiquant qu'une seule épaisseur de glace pour un emplacement donné, elle couvre de fait les deux conditions de charge. Ce résultat a été obtenu en spécifiant l'épaisseur maximale de glace associée à une vitesse de vent équivalente calculée, déterminée de manière à obtenir la condition de charge latérale prépondérante.

Pour les installations de mâts haubanés en montagne (notamment les tours météorologiques pour le développement de l'énergie éolienne, dépassant souvent 100 m), les charges de glace extrêmes peuvent être déterminantes pour la stabilité et la résistance. Le poids de la glace et la pression du vent se conjuguent, augmentant la tension des haubans et exerçant d'importantes forces verticales sur le mât. Cet effet est particulièrement marqué pour les monopôles situés en crête, où la tour est entièrement exposée sans protection de la part des structures adjacentes.

Combinaisons de charges et coefficients de sécurité

La norme TIA-222-H applique les principes de conception à la résistance ultime. Les combinaisons de charges suivantes doivent être prises en compte, avec les coefficients de pondération appropriés :

Les exigences de torsion et de balancement prévues par la norme TIA-222-H doivent être respectées pour des vitesses de vent opérationnelles de 70 mph (environ 113 km/h). La torsion et le balancement de la tour à toutes les hauteurs de montage d'antenne doivent être déterminés par des méthodes analytiques et consignés dans l'analyse formelle des contraintes.

La constante de 0,00256 dans la formule de la pression dynamique suppose une atmosphère standard au niveau de la mer. Pour les sites en haute altitude, le facteur d'altitude du sol (Ke) doit être utilisé pour corriger la diminution de la densité de l'air en altitude.

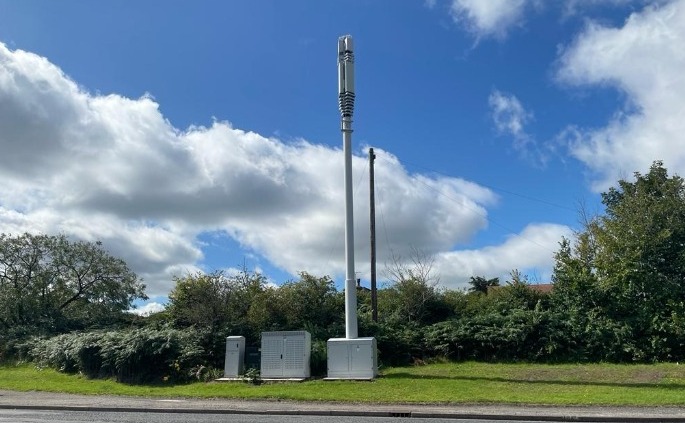

Considérations de conception spécifiques à la montagne

Accélération du vent topographique. Les vitesses de vent maximales sur les crêtes peuvent être de 1,5 à 2 fois supérieures à celles des terrains plats environnants en raison de l'accélération de l'écoulement, la vitesse du vent pouvant même être multipliée par 1,64 sur les sommets des collines. La méthodologie ASCE 7 prend en compte ce phénomène grâce au facteur Kzt, qui doit être appliqué dès lors que le site se situe dans la moitié supérieure d'un élément topographique répondant aux critères H/Lh et d'altitude spécifiés.

Interaction entre le microclimat et le terrain. Les chaînes de montagnes génèrent des schémas de circulation méso-échelle complexes. La canalisation des vents entre les crêtes, le soulèvement orographique et les flux thermiques de vallée créent des régimes de vent localisés dépassant les vitesses de vent de conception régionales. Les ingénieurs devraient réaliser des études de vent spécifiques au site pour les installations majeures plutôt que de se fier uniquement aux cartes ASCE 7. Des simulations de dynamique des fluides numérique (CFD) ou des essais en soufflerie peuvent être nécessaires pour les infrastructures critiques.

Scénarios simultanés de glace et de vent. Les épisodes de givrage important coïncident souvent avec des vents modérés, tandis que les épisodes de vents violents surviennent généralement sans accumulation de glace significative. La résistance à la flexion des monopôles pourrait être déterminée par la combinaison faible accumulation de glace et vents forts, tandis que la capacité de résistance au soulèvement des fondations pourrait être déterminée par la combinaison forte accumulation de glace et vents faibles. Les microclimats montagneux peuvent engendrer les deux scénarios, et il est nécessaire de les évaluer tous deux.

Dégel et déséquilibre de la glace. L'accumulation irrégulière de glace sur la tour et les antennes, suivie de sa fonte, engendre des charges temporairement déséquilibrées. Cette dynamique doit être prise en compte aux points de connexion. Le commentaire de la norme TIA-222-H précise que la variation des charges permanentes est négligeable par rapport à la méthode d'approximation utilisée pour déterminer le poids de la glace dans des conditions extrêmes. Toutefois, la répartition non uniforme de la glace ne peut être ignorée dans l'analyse structurale.

Propriétés dépendant de l'altitude. La densité de l'air diminue avec l'altitude, réduisant ainsi le transfert d'énergie cinétique du vent à la structure. Ce facteur (Ke) compense partiellement l'augmentation de la vitesse du vent de conception en montagne, un aspect souvent négligé dans les spécifications simplifiées.

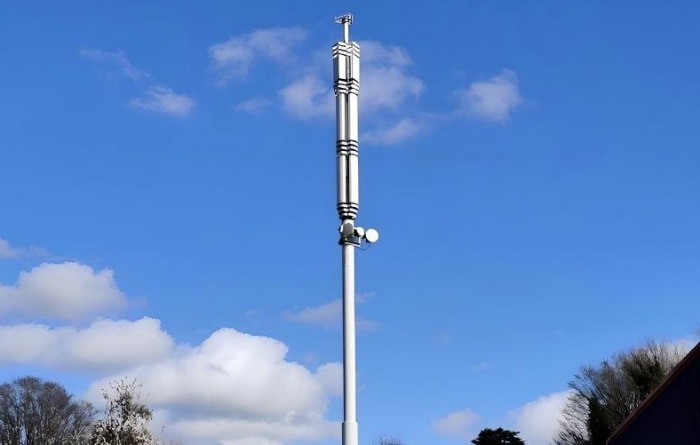

Conception des fondations pour les monopôles de montagne

Le dimensionnement des fondations exige une prise en compte supplémentaire des coefficients de pondération appliqués aux charges permanentes. Le poids du sol directement supporté par la fondation et le poids de la fondation elle-même sont tous deux considérés comme des charges permanentes pour la combinaison de charges considérée, avec un coefficient de pondération de 1,2 ou 0,9.

Le poids du sol situé à l'extérieur du périmètre de fondation et qui résiste aux réactions de soulèvement ou de renversement est considéré comme une résistance nominale du sol avec un facteur de résistance de 0,75, conformément à la section 9.4 de la norme TIA-222-H. Dans le cas des mâts haubanés, une situation particulière se présente où seule une combinaison de charges permanentes maximales avec un facteur de charge permanente de 1,2 est requise ; les réactions d'ancrage de chaque combinaison de charges doivent être prises en compte pour la conception des ancrages de haubans.

Les ancrages dans la roche en montagne, les fondations superficielles protégées contre le gel pour les sols gelés saisonnièrement et les pieux battus pour les sites escarpés et inaccessibles doivent tous être dimensionnés pour supporter la charge maximale calculée. L'étude géotechnique doit prendre en compte le fluage des sols en pente, la profondeur de gel et le potentiel de tassement différentiel.

Assurance et vérification de la qualité

Les spécifications fournies aux fabricants doivent inclure les coordonnées du site, la vitesse de vent de base, la catégorie de risque, la catégorie d'exposition, la catégorie topographique, l'épaisseur de glace de conception, la vitesse du vent simultanée avec la glace, l'altitude du sol, l'ajustement de la vitesse du vent calculé par Kzt et les paramètres du sol pour la conception des fondations.

La vérification analytique doit inclure une analyse modale afin de confirmer que la fréquence propre fondamentale de la tour est suffisamment éloignée des fréquences d'excitation pour éviter les vibrations de résonance. Les études paramétriques doivent prendre en compte les variations de la direction du vent et l'incertitude liée à l'épaisseur de la glace sur le site. L'analyse des contraintes du fabricant doit tenir compte de toutes les conditions de charge spécifiées, en utilisant les combinaisons de charges de la norme TIA-222-H. La méthode du spectre de réponse décrite dans la section 2.7 de la norme TIA-222-H doit être appliquée pour les charges sismiques dans les zones montagneuses actives.

Erreurs de spécification courantes à éviter

En ignorant le Kzt topographique : L'utilisation d'un coefficient Kzt de 1,0 pour les sites situés en crête ou au sommet de collines peut entraîner un sous-dimensionnement des monopôles de 30 % ou plus. La norme TIA-222-H exige l'application d'un facteur topographique lorsque la structure se trouve dans la moitié supérieure d'un relief admissible. Une omission erronée peut résulter de l'utilisation de cartes de vent de terrains plats adjacents issues de projets antérieurs.

Sous-estimation des charges de glace : Dans les régions montagneuses, l'épaisseur de la glace dépasse souvent celle indiquée sur les cartes ASCE 7 en raison des effets orographiques localisés et du givrage atmosphérique en haute altitude. L'épaisseur de glace de référence pour la surveillance doit être vérifiée à l'aide de données météorologiques locales, lorsqu'elles sont disponibles.

Supervision d'un seul cas de charge : Se baser uniquement sur l'épaisseur de glace maximale et la vitesse du vent correspondante, sans tenir compte de la combinaison glace réduite/vent plus fort, peut sous-dimensionner la capacité latérale et la résistance au renversement des fondations. Pour les monopôles hauts et élancés situés dans des zones de givrage modéré, le scénario de glace réduite peut être déterminant pour la charge latérale et doit être évalué.

Conclusion

La spécification des charges dues au vent et à la glace pour les pylônes monopôles en acier en régions montagneuses exige une application systématique des normes TIA-222-H, ASCE 7 et des normes locales pertinentes, en tenant compte des spécificités du site, notamment l'accélération du vent liée à la topographie, l'estimation réaliste de l'épaisseur de la glace et l'analyse complète des combinaisons de charges. En suivant la méthodologie décrite dans ce guide, les ingénieurs et les responsables des achats peuvent garantir que les pylônes sont structurellement adaptés à l'environnement montagnard et dimensionnés de manière appropriée afin d'éviter un surcoût des matériaux. Cet investissement dans une spécification précise se traduit directement par une infrastructure sûre, fiable et rentable, capable de résister aux contraintes uniques des installations en haute altitude.
