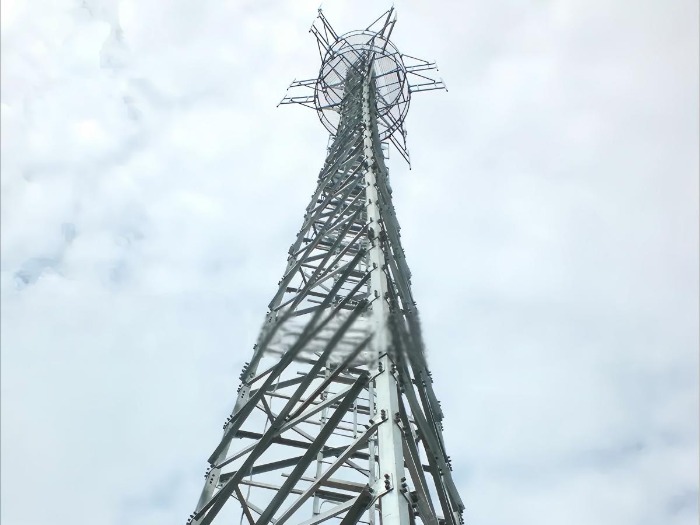

Pour pylônes de télécommunication autoportants, le système de protection contre la corrosion n’est pas simplement une étape de finition — il est un facteur fondamental de la longévité structurelle et du coût sur le cycle de vie. Parmi les méthodes de protection disponibles, hot-dip galvanizing (HDG) constitue la référence absolue de l’industrie, offrant des décennies de service sans maintenance grâce à un revêtement alliage zinc-fer lié métallurgiquement. Cependant, les caractéristiques économiques et qualitatives de la galvanisation sont profondément influencées par la manière dont l’acier est traité.
Le choix entre galvanisation par lots—le traitement de grands volumes de composants provenant de plusieurs pylônes en une seule série de production—et traitement pièce par pièce—galvanisation de sections de pylônes surdimensionnées individuellement dans une cuve plus petite—implique un compromis complexe entre coût unitaire, uniformité du revêtement et contrôle des déformations. Pour les fabricants de pylônes et les opérateurs de réseaux, comprendre ces compromis est essentiel pour prendre des décisions d’approvisionnement à la fois rentables et techniquement solides.

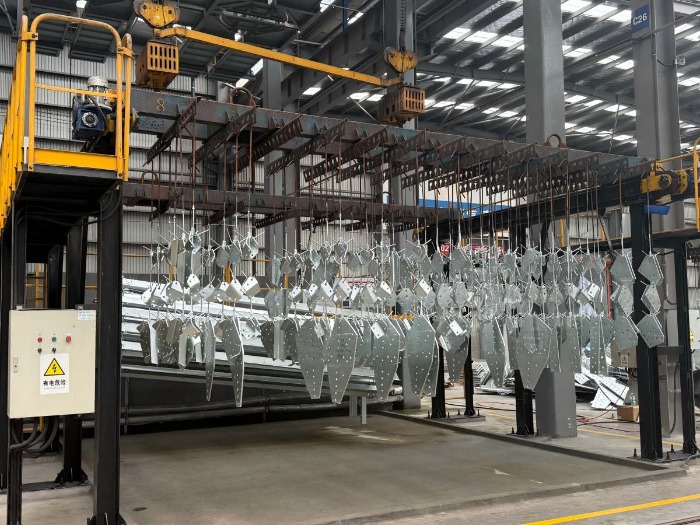

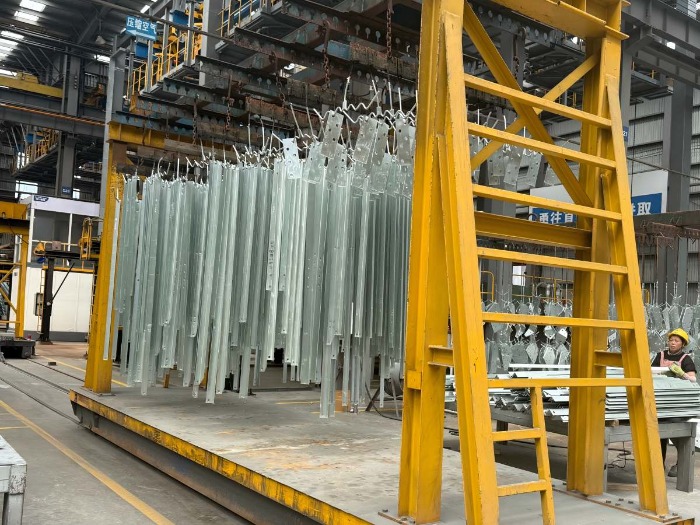

La galvanisation par lots, également appelée galvanisation générale ou après fabrication, consiste à traiter plusieurs composants en acier dans une seule charge de cuve. Des composants provenant de plusieurs pylônes — sections de jambes, éléments de contreventement, plaques de gousset et plateformes — sont accrochés, nettoyés, fluxés et plongés simultanément dans un bain de zinc en fusion de grande capacité. C’est le modèle de traitement dominant pour la grande majorité des composants de pylônes, généralement dimensionnés pour s’adapter aux dimensions standard des cuves.
Le passage stratégique à galvanisation en vrac—le traitement coordonné de composants provenant de plusieurs pylônes en une seule grande série de production—débloque de profondes économies d’échelle. Cette approche n’est pas simplement une tactique d’approvisionnement ; c’est un exercice sophistiqué de planification de production, de synchronisation logistique et de gestion du coût total qui réduit fondamentalement le coût par tonne d’acier protégé.
Les pylônes autoportants intègrent fréquemment de grandes sections structurelles qui dépassent les dimensions d’une cuve de galvanisation standard — sections de base de monopôles, tubes de grand diamètre ou segments complets de pylônes destinés à un assemblage rapide sur site. Pour ces composants surdimensionnés, le traitement par lots est géométriquement impossible. L’alternative est le traitement pièce par pièce : immersion de chaque grande section individuellement dans une cuve adaptée, nécessitant souvent des équipements de manutention spécialisés, des cycles de trempage prolongés et des dispositifs de fixation sur mesure.
L’avantage économique de la galvanisation par lots provient de la structure des coûts de galvanisation. Le prix du HDG est rarement une simple fonction linéaire du poids. Les principaux composants de coût incluent :
· Charge de bain (cuve) : Un coût fixe ou minimum important couvrant l’énergie et l’exploitation nécessaires pour chauffer et maintenir le bain de zinc, indépendamment de la taille de la charge.
· Manutention et bridage : Main-d’œuvre pour accrocher, câbler et positionner les composants pour immersion. Les petits lots complexes nécessitent proportionnellement plus de temps de manutention par tonne.
· Consommation de zinc : Le coût réel du métal zinc, consommé en fonction de la surface de l’acier.
· Post-traitement : Coûts de trempe, d’inspection et de finition mineure éventuelle.
L’idée clé est que la charge de cuve et les coûts de manutention sont largement fixes ou semi-fixes. Les répartir sur une plus grande quantité de tonnage réduit considérablement leur contribution au coût unitaire. Un grand lot de composants identiques peut être traité beaucoup plus efficacement qu’une pièce unique sur mesure ; les galvaniseurs peuvent optimiser la charge de la cuve et le flux de production pour les commandes à fort volume, ce qui leur permet d’offrir un tarif par unité de poids nettement réduit.
Impact illustratif : Le coût fixe de la cuve qui rendrait un lot de 5 tonnes prohibitivement cher au prix par tonne devient négligeable lorsqu’il est réparti sur une charge de 50 ou 100 tonnes. La tarification du zinc basée sur le volume renforce encore cet avantage : une consommation de zinc importante et prévisible permet aux fabricants ou à leurs partenaires de galvanisation de négocier de meilleures conditions d’achat en vrac du métal zinc.
Les coûts typiques de galvanisation par lots pour l’acier de construction en Chine varient de 800 to 1,200 CNY per ton, la consommation de zinc représentant environ 50 % du total, l’énergie 30 %, la main-d’œuvre 10 % et la conformité environnementale 10 %. Sur les grands volumes d’acier de structure, les tarifs sur les marchés internationaux peuvent descendre entre $0.50 and $1.00 per pound.
Le traitement pièce par pièce inverse cette structure de coûts. La cuve doit être chauffée et maintenue pour un seul élément, qu’il occupe 10 % ou 100 % de sa capacité. La manutention est spécialisée : les grandes sections nécessitent des systèmes de levage sur mesure, un positionnement soigneux et des temps de trempage prolongés pour assurer une couverture complète et un bon égouttage.
Chaque installation de galvanisation fonctionne autour d’une taille de cuve fixe ; toute pièce nécessitant plusieurs immersions en raison de sa longueur ou de ses dimensions inhabituelles entraînera une prime en raison du temps de manutention supplémentaire et des opérations spécialisées. Les fabrications complexes avec sections creuses ou surfaces chevauchantes augmentent le risque de piégeage d’acides ou de poches d’air, nécessitant un temps supplémentaire pour une immersion et un égouttage sûrs, ce qui se traduit par des coûts de main-d’œuvre plus élevés.
Le résultat : Les petits travaux sur mesure ou fabrications complexes relèvent généralement d’une tranche de prix plus élevée, avec des tarifs allant de $1.00 to $2.00 per pound—soit le double du tarif des commandes d’acier de structure à fort volume. Pour une grande section de base de monopôle pesant plusieurs tonnes, cette prime peut représenter des dizaines de milliers de dollars de coûts de galvanisation supplémentaires.
Compromis de qualité : uniformité et régularité du revêtement
La galvanisation par lots est souvent caractérisée par une plus grande variabilité de l’épaisseur et de la qualité du revêtement, en particulier pour les pièces de forme irrégulière. Les raisons sont procédurales :
· Densité de chargement : Les composants doivent être suspendus dans la cuve avec un espacement suffisant pour permettre au zinc en fusion de circuler librement autour de toutes les surfaces. Une surcharge peut créer des zones d’ombre où l’écoulement du zinc est restreint, entraînant des zones minces ou non revêtues.
· Égouttage : Les assemblages complexes avec surfaces chevauchantes ou sections fermées nécessitent une orientation soigneuse pour assurer un égouttage complet du zinc lors de la sortie. Un mauvais égouttage entraîne des dépôts importants ou des coulures de zinc devant être retirés après traitement.
· Composition du lot : Le mélange de composants d’aciers de différentes compositions chimiques dans un même lot peut affecter la formation du revêtement, les aciers réactifs (à forte teneur en silicium) accélérant la réaction zinc-fer et produisant des revêtements plus épais consommant davantage de zinc.

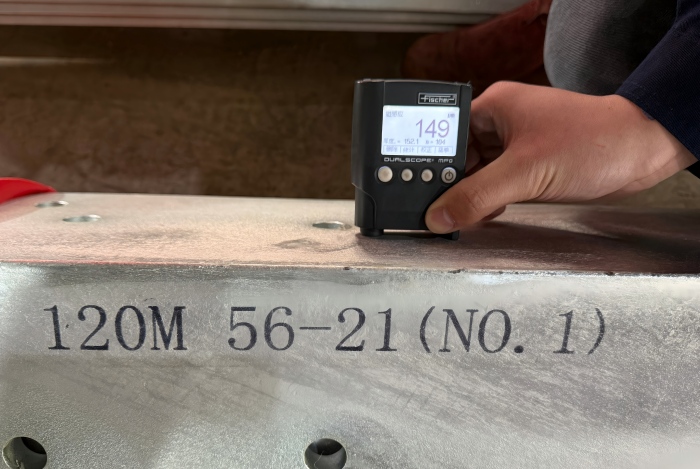

ASTM A123/A123M, la norme régissant les revêtements galvanisés à chaud sur les produits en fer et en acier, exige que la finition soit continue, lisse et uniforme, sans zones non revêtues, cloques, dépôts de flux ou inclusions importantes de scories. La norme exige également que le revêtement présente une forte adhérence tout au long de la durée de service de l’acier galvanisé.
L’obtention de ces exigences dans un processus par lots nécessite une ingénierie minutieuse des schémas de chargement, des paramètres de procédé et du contrôle qualité. Cependant, la variabilité inhérente au traitement par lots signifie que épaisseur et qualité de revêtement incohérentes demeure un inconvénient reconnu de la méthode.
Le traitement en une seule pièce offre plusieurs avantages en matière de qualité pour les composants surdimensionnés :
· Écoulement du zinc sans obstruction : Avec une seule pièce dans la cuve, il n’y a aucun risque d’effet d’ombre causé par des composants adjacents. Le zinc en fusion peut circuler librement sur toutes les surfaces, favorisant une formation uniforme du revêtement.
· Orientation optimisée : La pièce unique peut être positionnée et orientée spécifiquement afin d’assurer une couverture complète et un bon drainage, sans compromettre le traitement des autres composants.
· Chimie contrôlée : Le traitement d’une seule pièce permet au galvaniseur d’ajuster la chimie du bain et les paramètres du procédé spécifiquement pour cette nuance d’acier, optimisant la formation du revêtement.
Cependant, le traitement en une seule pièce n’est pas exempt de problèmes de qualité. Les sections de grande taille nécessitent un contrôle rigoureux des vitesses d’immersion et de retrait afin d’éviter un revêtement irrégulier ou une inclusion excessive de dross. La masse thermique d’une grande section peut également affecter la stabilité de la température du bain, ce qui peut avoir un impact sur la qualité du revêtement.
Le galvanisation en lot comme le traitement en une seule pièce introduisent des contraintes thermiques pouvant provoquer des déformations dans les assemblages en acier fabriqués. L’immersion de l’acier froid dans un bain de zinc en fusion à 450 °C, suivie d’une extraction et d’un refroidissement contrôlés, soumet la structure à de forts gradients thermiques.
En galvanisation en lot, le risque de déformation est principalement géré par :
· Conception pour la galvanisation : Les trous de ventilation et de drainage doivent être intégrés à la conception afin d’éviter l’air piégé ou les résidus chimiques pouvant provoquer un chauffage ou un refroidissement localisé.
· Refroidissement contrôlé : Les composants sont généralement refroidis à l’air ou trempés de manière contrôlée afin de minimiser la contraction différentielle.
· Accrochage symétrique : Les composants sont suspendus de manière à favoriser un chauffage et un refroidissement uniformes, réduisant les gradients thermiques à l’origine des déformations.
Pour les sections de grande taille traitées en une seule pièce, le risque de déformation est amplifié. La masse thermique d’une grande base de monopôle ou d’une section de pied lourde signifie que les gradients de température lors de l’immersion et du refroidissement peuvent être plus prononcés. La taille importante de la section rend également toute déformation plus difficile et coûteuse à corriger.
La conception et la fabrication des composants destinés à une galvanisation en une seule pièce doivent accorder une attention particulière à :
· Symétrie de section : Les sections asymétriques sont plus sujettes aux déformations sous charge thermique.
· Séquence de soudage : L’ordre et l’emplacement des soudures peuvent influencer la manière dont l’assemblage réagit aux cycles thermiques pendant la galvanisation.
· Redressage après galvanisation : Pour les grandes sections qui se déforment, un redressage mécanique peut être nécessaire, ce qui ajoute des coûts et peut affecter l’intégrité du revêtement.
Le choix entre le traitement en lot et le traitement en une seule pièce n’est pas binaire. Pour la plupart des projets de pylônes, l’approche optimale est une stratégie hybride :

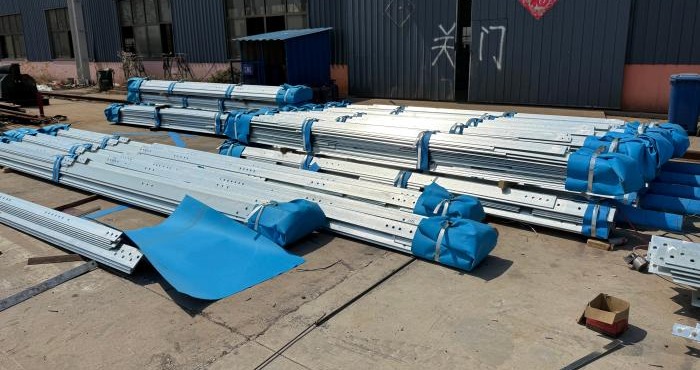

Tous les composants standard des pylônes — éléments de contreventement, goussets, plateformes, échelles et supports de câbles — doivent être traités en lots. Ces composants sont généralement dimensionnés pour s’adapter aux dimensions standard des cuves, et leur volume élevé en fait des candidats idéaux pour les économies d’échelle du traitement en lot.
Les grandes sections de monopôle, les colonnes de base lourdes et les segments complets de pylônes dépassant les dimensions standard des cuves nécessitent un traitement en une seule pièce. Pour ces composants, la prime de coût est inévitable, mais les avantages en matière de qualité — écoulement du zinc sans obstruction, orientation optimisée et chimie contrôlée — justifient le coût supplémentaire.
| Facteur | Galvanisation en lot | Traitement en une seule pièce |
|---|---|---|
| Coût unitaire | Faible (économies d’échelle) | Élevé (manutention spécialisée) |
| Uniformité du revêtement | Variable (dépendant du mode d’accrochage) | Élevé (écoulement sans obstruction) |
| Risque de déformation | Maîtrisable (dépend de la conception) | Plus élevé (masse thermique) |
| Frais minimum de lot | Amorti sur un grand volume | Appliqué à une seule pièce |
| Adéquation | Composants standard | Sections surdimensionnées |
| Planification de la production | Nécessite une coordination entre plusieurs pylônes | Flexible, planification par pièce |
La galvanisation en lot et le traitement en une seule pièce ne sont pas des technologies concurrentes mais des approches complémentaires, chacune adaptée à différents segments du flux de fabrication des pylônes. La galvanisation en lot — en particulier le traitement en masse de composants provenant de plusieurs pylônes — permet de réaliser les économies d’échelle qui rendent la galvanisation à chaud rentable pour la grande majorité des composants de pylônes. Le traitement en une seule pièce, bien que plus coûteux par unité, offre l’assurance qualité et la capacité de manutention nécessaires pour les sections surdimensionnées qui définissent la conception des pylônes autoportants.
Pour les fabricants de pylônes et les opérateurs de réseaux, la stratégie optimale est claire :traiter les composants standards en lots afin de réaliser des économies d’échelle, et réserver le traitement pièce par pièce pour les grandes sections qui ne peuvent pas être prises en charge dans un bain de galvanisation standard. En comprenant les compromis de coût et de qualité de chaque approche, les équipes d’approvisionnement peuvent prendre des décisions éclairées qui équilibrent les coûts de galvanisation immédiats avec les performances de protection contre la corrosion à long terme.
