L'industrie des télécommunications est à l'aube d'une transformation fondamentale. Avec la maturité de la 5G et la concrétisation de la vision de la 6G, la périphérie du réseau devient intelligente. L'avenir ne se résume pas à la connectivité : il s'agit de calcul en périphérie, où l'inférence de l'IA s'effectue en quelques millisecondes, permettant ainsi le développement de systèmes autonomes, de la réalité immersive et du contrôle industriel en temps réel. Cette vision exige que la puissance de traitement migre des centres de données distants du cloud vers le pied même des antennes-relais. Mais cela soulève une question structurelle urgente : les antennes actuelles, relativement légères, peuvent-elles répondre à cette exigence ? monopôles supporter le poids de l'IA de demain ?

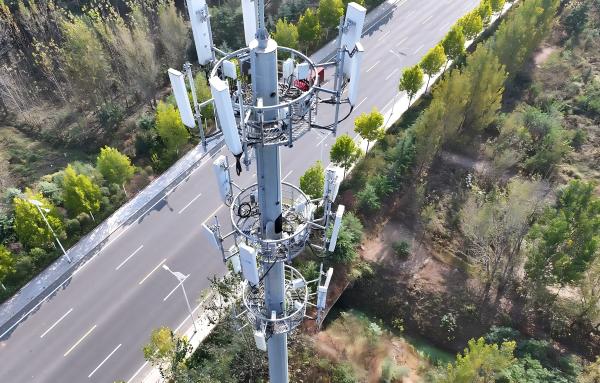

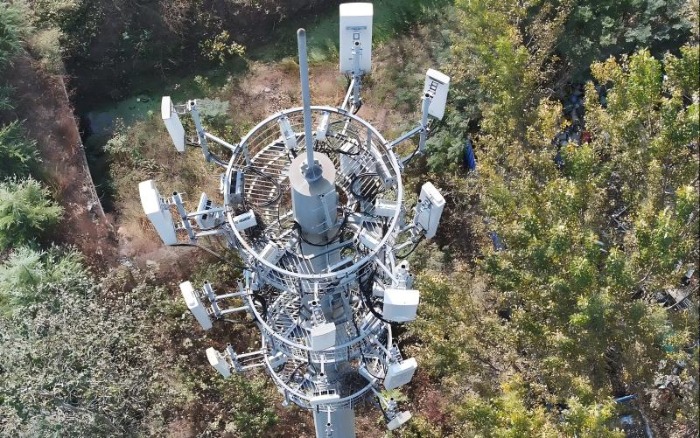

L'intégration de l'infrastructure de calcul en périphérie de réseau aux sites de tours représente un changement de paradigme en matière de charges. Les équipements traditionnels installés sur les tours (antennes, unités radio distantes (RRU) et paraboles micro-ondes) se mesurent en kilogrammes. Une antenne 5G Massive MIMO typique pèse entre 40 et 47 kg. Un ensemble complet d'antennes sectorielles peut peser entre 200 et 300 kg par plateforme.
L'informatique de périphérie est différente. Elle nécessite une infrastructure physique : serveurs, stockage, distribution électrique et systèmes de refroidissement. Il ne s'agit pas d'éléments légers, mais d'installations conséquentes qui, dans un centre de données traditionnel, requièrent une capacité de charge au sol de 16 kN/m² ou plus. Ce chiffre, équivalent à environ 1 600 kg par mètre carré, n'est pas arbitraire. Il reflète la densité de poids des baies de serveurs entièrement équipées, des systèmes d'alimentation de secours et des structures qui les supportent.
Pour une tour monopôle, cela représente un défi sans précédent. La question n'est pas de savoir si la tour peut supporter quelques kilogrammes supplémentaires, mais si ses fondations, son fût et ses points de fixation peuvent supporter le poids concentré d'un micro-centre de données à sa base ou, dans des conceptions plus audacieuses, monté sur son fût.
Pour comprendre cet écart, il faut d'abord comprendre ce que les monopôles actuels sont conçus pour supporter. La capacité de charge d'un monopôle dépend essentiellement de sa hauteur et de sa conception structurelle.
| Classe de hauteur de tour | Capacité de charge typique des équipements |
|---|---|
| Moins de 100 pieds (30 m) | 500-1 000 lbs (227-454 kg) |
| 100-150 pieds (30-45 m) | 1 000 à 2 000 livres (454 à 907 kg) |
| Plus de 150 pieds (45 m+) | 2 000 à 5 000+ livres (907 à 2 268 kg) |

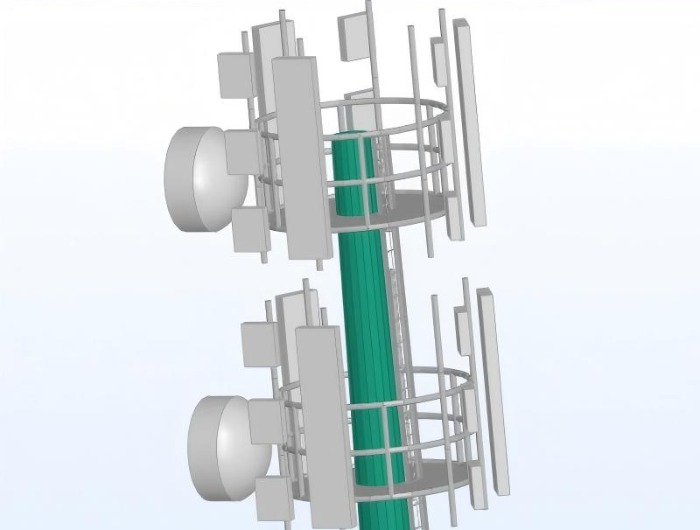

Les tours ultra-robustes, spécialement conçues pour les charges extrêmes, peuvent être dimensionnées pour plus de 10 000 livres (4 500 kg) Ces capacités supposent toutefois que les charges sont réparties de manière appropriée — généralement des masses d'antennes montées sur des plateformes le long du puits supérieur, leur poids étant transféré à travers la structure jusqu'aux fondations.
L'observation essentielle est que même les plus grands monopôles ont une capacité de charge totale en équipements de l'ordre de milliers de kilogrammes, et non de dizaines de milliers. Un micro-centre de données périphérique entièrement équipé, avec ses serveurs, ses systèmes d'alimentation et sa gestion thermique, pourrait facilement consommer 30 à 50 % (voire plus) de la capacité totale d'une tour de taille moyenne avant même l'installation des antennes.
La disparité entre les charges d'antennes traditionnelles et les exigences du edge computing devient flagrante lorsqu'elle est exprimée en termes d'ingénierie.
Charges d'antenne traditionnelles :
· Réparti le long de l'arbre supérieur (favorable à la répartition du moment)
· Faible masse volumique par unité de surface
· Les charges dynamiques dues au vent prédominent sur le poids statique
· Les charges ponctuelles sont gérables grâce à un renforcement localisé.
Charges de calcul en périphérie :
Un module de centre de données périphérique typique, même sous des formats compacts, peut imposer une charge surfacique de 5 à 10 kN/m² —inférieure aux 16 kN/m² d'un centre de données principal, mais tout de même un ordre de grandeur supérieur aux charges réparties des plateformes d'antennes. Pour une tour d'un diamètre de base d'environ 1 à 2 mètres, l'espace disponible est limité, ce qui concentre davantage ces charges.
La question fondatrice
L'élément structurel le plus critique pour supporter un poids supplémentaire n'est pas le fût de la tour, mais la fondation. Les fondations des monopôles sont généralement conçues comme des piliers rigides en béton ou des pieux forés, dimensionnés pour résister aux moments de renversement dus au vent et au poids propre de la tour.
L'ajout d'une charge de calcul en périphérie de plusieurs tonnes à la base modifie fondamentalement les besoins de la fondation :
Les fondations sont la partie la plus coûteuse et la plus difficile à modifier d'une tour. Un pylône monopole conçu sans marge pour un poids supplémentaire important à la base peut se heurter à une contrainte majeure : les fondations ne peuvent supporter une charge supplémentaire en toute sécurité, quelle que soit la capacité de charge du fût.
Pour les tours disposant d'une marge structurelle — ou pour celles dont les fondations peuvent supporter une charge supplémentaire —, il existe plusieurs stratégies de renforcement pour augmenter la capacité du fût.
Une méthode brevetée consiste à fixer des barres plates verticales à l'extérieur de la tour à l'aide de boulons unilatéraux. Ces barres, généralement en acier, sont installées en continu sur toute la longueur de la tour, des plaques de jonction assurant l'assemblage des sections. Le renforcement répartit les moments de flexion, augmentant ainsi le module de section de la tour. Cette approche peut être ciblée sur des zones spécifiques où des équipements supplémentaires seront installés.
Des recherches menées à l'Université d'État de Caroline du Nord ont démontré que polymères de fibres de carbone à module élevé Cette technique permet d'augmenter la capacité de flexion des monopôles de 20 à 50 %. Elle consiste à coller des feuilles ou des bandes de PRFC (polymère renforcé de fibres de carbone) à l'extérieur de la tour, ce qui renforce sa structure et sa rigidité tout en minimisant l'augmentation de poids. Le PRFC agit en composite avec l'acier, résistant aux contraintes de traction et retardant la déformation plastique. Pour les tours où le poids est un facteur primordial, le PRFC offre une solution élégante.
Pour les monopôles à plusieurs faces, l'ajout de diaphragmes internes ou de renforts permet d'accroître la stabilité locale et la rigidité globale. Cette solution est plus facilement réalisable lors de la fabrication, mais peut être intégrée ultérieurement sur certains modèles.
Les normes de conception actuelles pour les pylônes monopôles (Eurocode, TIA ou normes GB) sont axées sur les charges traditionnelles des télécommunications. L'Eurocode EN 1993-3-1 fournit des recommandations spécifiques pour les pylônes et les mâts, mais ses combinaisons de charges considèrent les charges d'antenne et de vent comme les principaux facteurs. Les coefficients de sécurité intégrés à ces normes (généralement de 1,5 à 2,5 pour les charges ultimes) offrent une certaine marge, mais celle-ci n'a jamais été conçue pour prendre en compte une catégorie d'équipements entièrement nouvelle.
La TIA a récemment mis à jour sa norme pour centres de données (TIA-942) afin de prendre en compte l'informatique de périphérie, reconnaissant que « le traitement des données s'effectue de plus en plus en périphérie » et que « les applications d'IA gourmandes en données et en calcul nécessitent… des densités de câblage et de puissance des racks nettement supérieures ». Cependant, cette norme s'applique au centre de données lui-même, et non à la tour qui doit le supporter. Une nouvelle classe de normes de conception Il en faut une qui fasse le lien entre l'ingénierie des tours de télécommunications et les exigences des centres de données.
Pour les nouveaux déploiements où l'intégration de l'informatique de périphérie est prévue, la conception doit évoluer :
Force de base accrue : Spécifiez une épaisseur d'acier plus importante dans les sections inférieures et des plaques de base plus larges pour supporter les charges concentrées.
Plateformes d'équipements intégrées : Concevoir la tour avec des supports structurels dédiés aux modules de calcul en périphérie, intégrés à la conception initiale des fondations.
Coefficients de sécurité plus élevés : Envisagez d’augmenter le coefficient de sécurité de la charge ultime au-delà de la norme de 1,5 à 2,5 afin de prévoir une marge pour les équipements futurs inconnus.
Conception de fondations modulaires : Dimensionner les fondations avec une capacité de réserve pour la charge morte supplémentaire, en anticipant que la fonction de la tour puisse évoluer au cours de sa durée de vie de 30 à 50 ans.
La convergence de l'IA embarquée et des infrastructures de télécommunications pose un défi fondamental au secteur des tours de télécommunications. Les monopôles actuels, conçus pour les charges relativement modestes des antennes et des RRU, ne sont pas destinés à accueillir des micro-centres de données. Leurs capacités de charge, de 225 à 2 270 kg, sont du même ordre de grandeur que les équipements qu'ils pourraient bientôt être amenés à supporter.
La voie à suivre n'est pas binaire. De nombreuses tours existantes peuvent être renforcées par des éléments en acier externes ou des matériaux composites avancés comme le PRFC, permettant ainsi d'accroître leur capacité de 20 à 50 %. Les fondations demeurent toutefois la contrainte majeure : une fois coulées, leur rénovation est complexe et coûteuse.
Pour les nouveaux déploiements, le message est clair : Concevoir pour l'ère de l'IA dès le premier jour Il convient d'utiliser des aciers de qualité supérieure, d'augmenter l'épaisseur de la base et, surtout, de prévoir des fondations suffisamment robustes pour absorber les charges de calcul futures. La tour qui hébergera à la fois les antennes et l'IA constituera l'atout le plus précieux du réseau. La question est de savoir si les monopôles actuels sont capables de supporter une telle charge.
