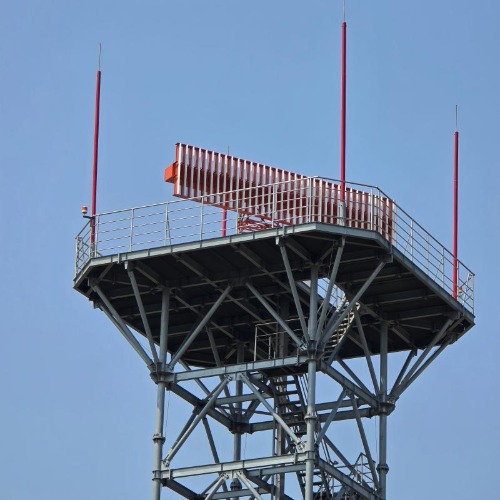

Dans le monde des infrastructures critiques, peu de structures portent une responsabilité aussi précise que celle d'une tour de support radar Contrairement à une tour de télécommunications, dont le critère principal est la couverture du signal, le critère de performance ultime d'une tour radar est la fidélité des données. La netteté d'une image météorologique, la précision d'un balayage du contrôle aérien ou la résolution d'une image de surveillance militaire peuvent être directement dégradées par une vibration imperceptible dans la structure métallique supportant l'antenne. C'est pourquoi la conception des pylônes radar en treillis privilégie désormais la rigidité plutôt que la simple résistance, avec pour impératif d'obtenir une fréquence naturelle élevée. Ce paramètre n'est pas une simple ligne sur une fiche technique ; il constitue la protection fondamentale qui empêche la dynamique structurelle de perturber les performances électromagnétiques.
Ce blog explore le lien crucial entre la dynamique des tours et le fonctionnement des radars, établissant pourquoi une fréquence naturelle élevée est le critère indispensable à l'intégrité des tours radar.
Un système radar fonctionne en émettant des ondes radio à intervalles précis et en analysant les échos reçus. La direction de pointage de l'antenne doit être connue et stable à une fraction de degré près pour localiser les cibles avec précision. Tout mouvement de la plateforme de l'antenne, même les vibrations oscillatoires subtiles de la tour elle-même, introduit des erreurs de phase et des imprécisions de pointage.
La forme la plus insidieuse de ce mouvement est la résonance. Chaque structure possède des fréquences naturelles intrinsèques auxquelles elle vibre de préférence, à l'instar d'un diapason. Si la fréquence d'une force d'excitation (comme le détachement de tourbillons de vent, le déséquilibre mécanique dû à la rotation de l'antenne ou l'activité microsismique) coïncide avec la fréquence naturelle de la tour, l'énergie s'accumule, amplifiant les vibrations. Pour une tour radar, ces forces d'excitation sont omniprésentes. La fréquence de rotation de l'antenne (souvent de 0,1 à 0,5 Hz pour les radars météorologiques) et la fréquence de détachement des tourbillons de vent autour de la tour sont des facteurs particulièrement préoccupants.
Si la première fréquence naturelle (fondamentale) de la tour est trop basse, elle risque de s'aligner sur les fréquences de forçage opérationnelles ou environnementales. Ce couplage par résonance peut provoquer une vibration lente et persistante de l'antenne, brouillant l'image radar et rendant les données inexploitables, voire non fiables. La solution consiste à dimensionner la tour en fonction de sa fréquence naturelle. la fréquence doit être significativement plus élevée que les fréquences de forçage dominantes , créant ainsi une large «marge de séparation» qui empêche le couplage énergétique.
La fréquence naturelle ( fn ) d'une structure n'est pas fonction de sa résistance, mais de sa rigidité ( k ) et la masse ( m ), régie par la relation fondamentale :
Cette équation révèle le mandat de conception
Pour augmenter la fréquence naturelle, il faut soit augmenter la rigidité ( k ) ou diminuer la masse ( m ).
Pour les antennes radar et les radômes lourds, réduire la masse est souvent impossible. Par conséquent, le principal levier consiste à maximiser la rigidité structurelle.
C’est ainsi qu’est né le concept de « référence de rigidité ». Une tour radar est conçue non seulement pour supporter une charge, mais aussi pour résister à la déformation sous des charges dynamiques grâce à une rigidité exceptionnelle. Sa fréquence naturelle devient l’indicateur clé de performance (KPI) de cette rigidité.
L'obtention d'une spécification de fréquence naturelle élevée nécessite une approche de conception holistique axée sur la rigidité à tous les niveaux :
1. Choix des matériaux et des sections : Fondements de la rigidité
Acier à haute résistance : L'utilisation d'acier à limite d'élasticité plus élevée (par exemple, Q345B/Q355 ou ASTM A572 Gr. 50 au lieu de Q235) permet d'utiliser des sections transversales plus efficaces et plus compactes. Si la résistance est l'avantage, le moment d'inertie accru qui en résulte ( je ) des sections de membres augmente directement la rigidité globale.
· Dimensionnement optimisé des membres : Les montants et les éléments de contreventement principaux sont dimensionnés pour contrôler la déformation, et non seulement la contrainte. Il en résulte souvent des angles ou des tubes plus robustes que ceux utilisés pour la conception minimale des tours de communication.
2. Optimisation de la forme structurelle : la géométrie est le destin

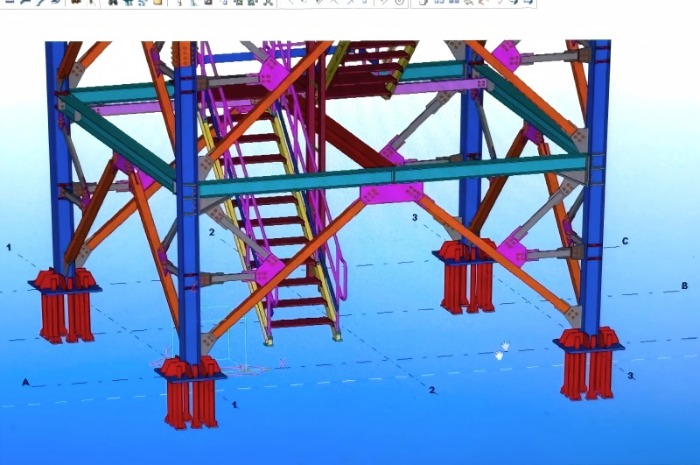

Élargissement de la base : Le moyen le plus efficace d’accroître la rigidité globale et la fréquence naturelle consiste à élargir la base de la tour. Cela augmente considérablement le bras de levier et donc la résistance au renversement, réduisant ainsi la déflexion latérale sous charge.
3. Rigidité de la connexion : le point faible
• Assemblages renforcés et résistants aux moments : Les articulations critiques, notamment à l'interface de la plateforme d'antenne et aux nœuds principaux des jambes, sont conçues avec des plaques de renfort pour éviter toute flexion locale. L'objectif est de se rapprocher, autant que possible, d'un comportement « encastré » plutôt que d'un comportement « articulé ».
Boulonnage précontraint : Des boulons à haute résistance sont installés avec une prétension calibrée pour assurer des liaisons par friction-adhérence qui minimisent le glissement et le jeu, qui sont des sources de rigidité et d'amortissement non linéaires.
Pour un projet de tour radar, la fréquence naturelle n'est pas une vérification a posteriori ; c'est une exigence de conception prescriptive.
· Spécifications cibles : Le fabricant ou l'utilisateur final du radar spécifie généralement une première fréquence naturelle minimale (par exemple, 1,0 Hz, 1,5 Hz ou plus), souvent avec l'exigence qu'elle reste au-dessus de la fréquence de rotation de l'antenne et de ses harmoniques avec une marge confortable (par exemple, une marge de séparation de 150 %).

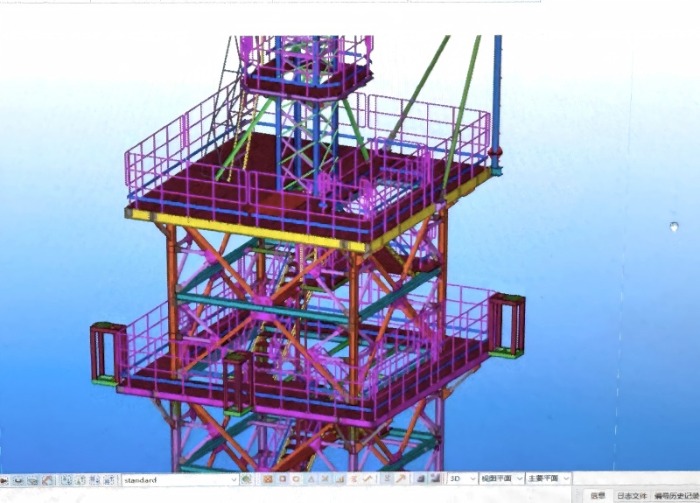

· Analyse dynamique avancée : Les ingénieurs utilisent un logiciel d'analyse par éléments finis (AEF) pour créer un modèle modal détaillé de la tour, prenant en compte la masse et la rigidité de l'antenne et du radôme. Cette analyse permet de prédire les modes de vibration et les fréquences de la structure.
· Itération de conception : La conception initiale est affinée de manière itérative — en augmentant la taille des éléments, en ajustant le contreventement, en élargissant la base — jusqu'à ce que les résultats de l'analyse par éléments finis atteignent ou dépassent la fréquence cible spécifiée.
· Validation : Pour les applications les plus critiques, la conception peut être validée par des essais en soufflerie ou une analyse détaillée de l'interaction sol-structure.
Pour les tours de communication, la capacité et la hauteur sont souvent au cœur des discussions. Pour les pylônes radar, la rigidité, quantifiée par la fréquence naturelle, est le seul critère déterminant. Cette spécification traduit directement, en termes d'ingénierie, l'exigence d'« absence d'interférences » de la structure porteuse. Elle constitue une référence qui impose des conceptions plus robustes, plus rigides et plus résistantes aux forces dynamiques susceptibles d'induire des vibrations.
Investir dans une conception répondant à une spécification de fréquence naturelle élevée, c'est investir dans l'intégrité même des données radar. Cela garantit que la tour constitue une base silencieuse et inamovible pour une détection de précision – une véritable référence en matière de performance à l'intersection de l'ingénierie des structures et des systèmes.
