Dans le monde des infrastructures de télécommunications, le tour d'angle en acier à trois pieds témoigne d'une ingénierie robuste et d'une fiabilité intemporelle. Si sa conception peut paraître simple, le processus, de l'acier brut à une sentinelle galvanisée capable de résister à des décennies d'intempéries, est un processus scientifique précis et fascinant. Cet article de blog lève le voile sur l'intégralité du processus de fabrication et de traitement anticorrosion qui garantit la solidité et la résistance de ces tours.
La transformation des matières premières en une tour structurelle est une symphonie de fabrication lourde et de contrôle qualité méticuleux.
1. Préparation et découpe du matériel :
Le processus commence avec des bobines d'acier bas carbone de haute qualité. Celles-ci sont déroulées et nivelées avant d'être découpées en bandes étroites. Ces bandes passent ensuite entre une série de rouleaux lors d'un processus de formage à froid pour leur donner la forme de profilés d'angle standard en L. Ce formage à froid augmente la résistance de l'acier grâce à l'écrouissage.
Les angles longs sont ensuite coupés à des longueurs spécifiques, conformément aux plans de conception de la tour, par sciage ou cisaillage de haute précision. Cela garantit des extrémités nettes et sans bavures, avec des angles précis, pour un ajustement parfait lors de l'assemblage.
2. Poinçonnage et perçage :

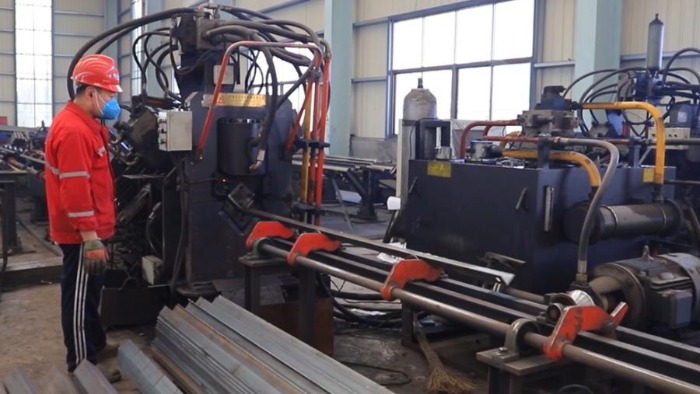

Il s'agit d'une étape cruciale pour la philosophie d'assemblage boulonné de la tour. Les angles coupés sont transférés vers d'imposantes poinçonneuses à commande numérique par ordinateur (CNC). Ces machines utilisent des vérins hydrauliques et des matrices sur mesure pour percer les trous exacts destinés aux boulons avec une rapidité et une précision exceptionnelles. La technologie CNC garantit l'identité de chaque composant, éliminant ainsi les erreurs d'assemblage et garantissant l'intégrité structurelle. Les bords des trous sont ébavurés pour éviter les concentrations de contraintes et assurer une insertion fluide des boulons.
3. Pliage et formage à froid :
Pour certains composants, comme les contreventements ou les assemblages courbes, les cornières doivent être pliées. Le pliage à froid est principalement utilisé, où l'acier est formé à température ambiante à l'aide de presses hydrauliques ou de cintreuses rotatives. Cette méthode est efficace et préserve les propriétés du matériau. Pour les sections très épaisses ou les rayons serrés, le pliage à chaud (chauffage de l'acier à une température spécifique pour le rendre malléable) peut être utilisé, bien que ce soit moins courant pour les cornières standard.
4. Assemblage et soudage (sous-ensemble) :

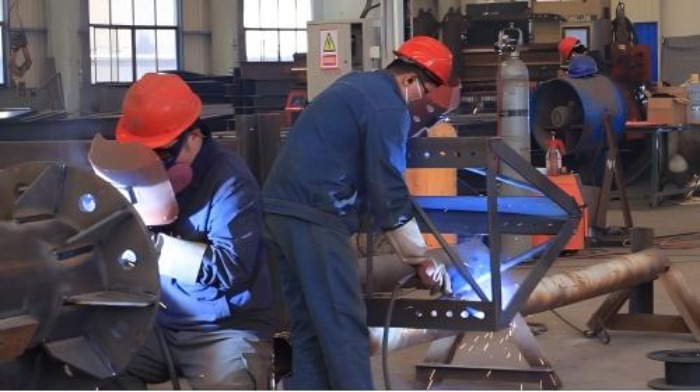

Alors que la structure principale est boulonnée pour faciliter le transport et l'assemblage sur le terrain, des sous-ensembles plus petits tels que des plaques de connexion, des extrémités de tronçon et des supports d'échelle sont
soudé
Les soudeurs qualifiés utilisent des procédés tels que
SMAW (soudage à l'arc sous protection métallique)
ou plus efficace
FCAW (soudage à l'arc avec fil fourré)
. Toutes les soudures sont effectuées selon des procédures strictes, et les soudures sont inspectées visuellement et souvent testées à l'aide
Essais non destructifs (END)
des méthodes telles que l'inspection par particules magnétiques (MPI) pour garantir qu'ils sont exempts de fissures et de défauts.

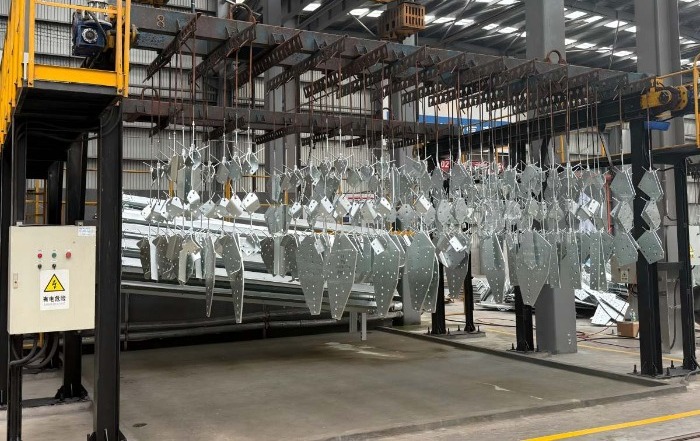

Après fabrication, chaque composant subit l'étape cruciale : la galvanisation à chaud. Ce procédé assure une liaison métallurgique entre le zinc et l'acier, offrant une protection supérieure et durable.
La galvanisation (déroulement du processus) :
Dégraissage/Nettoyage caustique : Élimine les contaminants organiques comme l’huile, la graisse et la saleté.
Décapage (bain acide) : Immersion dans une solution diluée d'acide chlorhydrique ou sulfurique pour éliminer les calamines et la rouille, exposant ainsi l'acier parfaitement propre.
Fluxage : Les composants sont trempés dans une solution de chlorure de zinc et d'ammonium. Ce flux prévient l'oxydation avant la galvanisation et favorise la réaction zinc-acier.

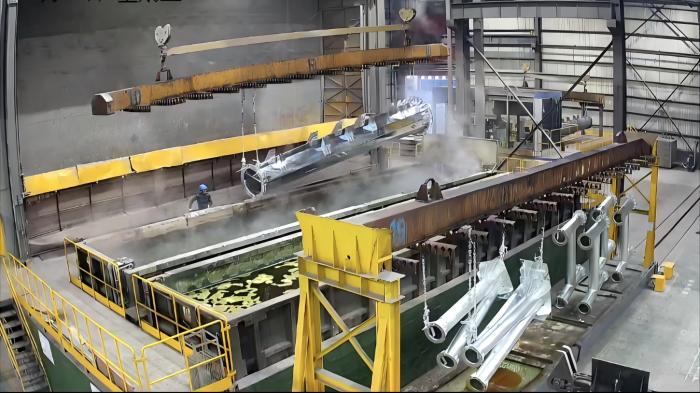

Galvanisation : Les composants séchés sont immergés dans un bain de zinc fondu à environ 450 °C (840 °F). Le fer de l'acier réagit avec le zinc pour former une série de couches d'alliage zinc-fer, surmontées d'une couche de zinc pur.
Trempe : Les pièces galvanisées sont retirées lentement du bain puis refroidies dans un bac de trempe à l'eau pour arrêter la réaction et solidifier le revêtement.
Contrôle de l'épaisseur du zinc et inspection de la qualité :

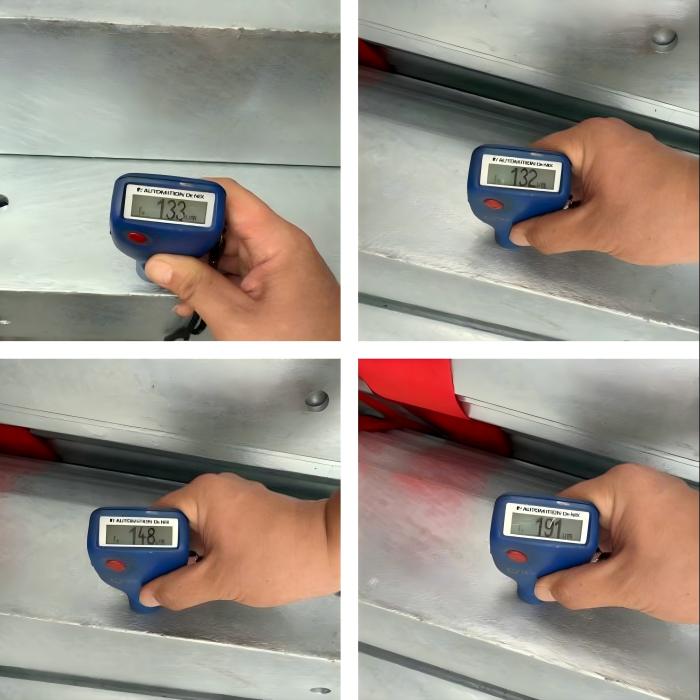

Épaisseur: Des normes comme ASTM A123 Spécifier les épaisseurs minimales de revêtement en fonction de l'épaisseur du matériau. Un angle typique aura un revêtement moyen de 85-100 µm (3,5-4 mils) L'épaisseur est vérifiée à l'aide de jauges magnétiques ou électromagnétiques.
Qualité: Le revêtement est inspecté pour vérifier son uniformité, sa régularité et son adhérence. Les principaux tests comprennent : « Test de Preece » (trempage au sulfate de cuivre) pour la présence de taches non recouvertes et d'un « Test d'extinction » pour vérifier une fragilité excessive.
Si la galvanisation à chaud est la norme industrielle pour une bonne raison, d'autres options existent pour des scénarios spécifiques. Le choix repose sur un équilibre entre l'environnement et le coût du cycle de vie.
| environnement corrosif | Protection recommandée | Justification technique | Analyse des coûts du cycle de vie |
|---|---|---|---|
| Intérieur / Rural (C1-C2) | Galvanisation à chaud (HDG) | Offre une protection cathodique (se sacrifie pour protéger l'acier) et une barrière robuste. Faible entretien. | Coût de vie le plus bas. Le coût initial élevé est compensé par une durée de vie de plus de 40 à 50 ans sans entretien. La référence en matière de rapport qualité-prix. |
| Côtier / Humidité élevée (C3-C4) | Système HDG ou HDG + Duplex | Le sel et l'humidité accélèrent considérablement la corrosion. Un système Duplex (hydrogénation à chaud suivie d'une peinture spéciale) offre une protection renforcée et prolonge considérablement la durée de vie. |
HDG seul : Bon, peut nécessiter une inspection/une repeinture plus tard.
Système Duplex : Coût initial plus élevé mais peut prolonger la période sans entretien de 1,5 à 2 fois, offrant une excellente valeur à long terme. |
| Risque industriel grave (C4-C5) | Système duplex ou revêtements spéciaux | Les polluants chimiques (SO₂, NOx) produisent des acides très agressifs. Il est donc essentiel d'appliquer une couche de peinture épaisse et résistante aux produits chimiques sur la galvanisation. | Coût initial le plus élevé, mais seule solution économiquement viable à long terme. Évite les pannes catastrophiques et les réparations fréquentes. |
| Cas particuliers (esthétique, retouche) | Systèmes de peinture/pulvérisation (seuls) | Utilisé uniquement pour le mélange visuel dans les zones urbaines ou pour la réparation sur site du revêtement galvanisé endommagé pendant le transport/l'installation. | Coût de cotation élevé. Utilisé uniquement lorsque la galvanisation à chaud (HDG) n'est pas réalisable. Nécessite des cycles d'inspection et de recouvrement fréquents (tous les 5 à 15 ans). |
Conclusion : Un investissement dans la longévité
La fabrication et la galvanisation d'un tour d'angle en acier à trois pieds Ce n'est pas seulement une ligne de production ; c'est un engagement envers la qualité et la longévité. L'investissement initial dans une fabrication rigoureuse et une galvanisation à chaud de qualité supérieure est très rentable tout au long du cycle de vie du pylône, minimisant les temps d'arrêt, éliminant les interventions de maintenance coûteuses et garantissant la fiabilité du réseau pendant des générations. Lors de la définition des spécifications de votre prochain projet de pylône, la compréhension de ce processus est essentielle pour prendre une décision judicieuse, techniquement solide et, in fine, économique.
