Les secrets structurels des tours monopoles : comment une seule colonne en acier supporte-t-elle des charges immenses ?

--Introduction

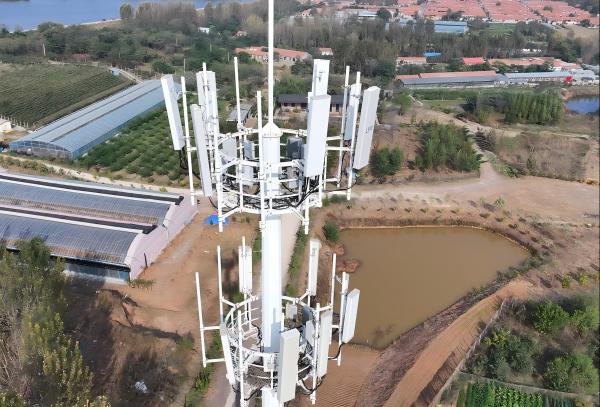

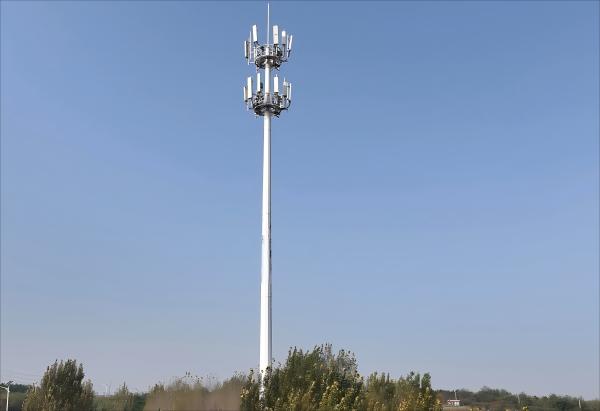

Debout, grand mais d'une minceur trompeuse, tours de communication monopôles Défiez l'intuition : comment une seule colonne d'acier peut-elle supporter des tonnes d'antennes, résister aux ouragans et durer des décennies ? La réponse réside dans une ingénierie méticuleuse qui transforme la simplicité en robustesse. Ce blog dévoile la magie structurelle des pylônes monopôles, de leur géométrie cachée aux simulations avancées qui garantissent une stabilité inébranlable.

1. L'art de la mécanique monopôle : plus qu'un simple tube d'acier

• La « magie » du design conique
• Géométrie conique :Les tours se rétrécissent de la base (1 à 1,5 m de diamètre) jusqu'au sommet (0,3 à 0,5 m), optimisant la répartition du poids et la résistance à la flexion.
• Gradients d'épaisseur de paroi :Les murs de base sont 2 à 3 fois plus épais (16 à 25 mm) que les sections supérieures (6 à 10 mm), concentrant la résistance là où les contraintes sont maximales.
• Fabrication sectionnelle :Les tours sont construites à partir de segments de 6 à 12 m, à brides ou à emmanchement coulissant pour un alignement de précision.

• Formule clé : Résistance à la flexion

Je = \frac{\pi (D_o^4 - D_i^4)}{64}

Où:

• je = Moment d'inertie (résistance à la flexion)

• Dₒ = Diamètre extérieur

• Dᵢ = Diamètre intérieur
  Aperçu: Le doublement du diamètre augmente la résistance à la flexion de 16x !

2. Apprivoiser le vent : la dynamique des fluides numérique (CFD) en action

Flux de travail de simulation de la charge du vent

Cartographie du vent :

1. Norme GB chinoise : classe les sites en 6 zones de vent (28–55 m/s).
2. IEC 61400-6 : Utilise 4 classes (22,5–52,5 m/s).

Modélisation CFD :

1. Outils : ANSYS Fluent ou OpenFOAM simulent le décollement des tourbillons et la distribution de la pression.
2. Sortie critique : Coefficient de traînée (Cd) et forces de portance à des angles de vent variables.

Étalonnage dans le monde réel :

1. Cas : Une tour de 50 m à Zhuhai (zone de typhon) a résisté à des vents de 60 m/s après des renforts guidés par CFD.

Correction de la perte de vortex

Virures en spirale :Les ailettes hélicoïdales perturbent les tourbillons du vent, réduisant ainsi les oscillations de 40 %.

Amortisseurs :Les amortisseurs à masse accordée absorbent les vibrations résonnantes.

3. Ingénierie des fondations : le héros invisible

Trinité de la stabilité

Mathématiques anti-renversement

FS = \frac{\text{Moment résistant}}{\text{Moment de renversement}} \geq 2,5

Exemple de calcul :

• Moment de résistance : Frottement du sol + poids de la fondation × bras de levier

• Moment de renversement : Force du vent × hauteur de la tour

4. Répartition des contraintes : où se cachent les forces (et comment les vaincre)

1. Points faibles critiques

3. Bride de base :Les trous de boulons créent des concentrations de contraintes (l'analyse par éléments finis révèle des « points chauds »).

4. Ouvertures de portes :Les coins nécessitent des découpes arrondies et des plaques de renfort.

5. Supports d'antenne :Les contraintes localisées nécessitent des goussets ou des raidisseurs de collier.

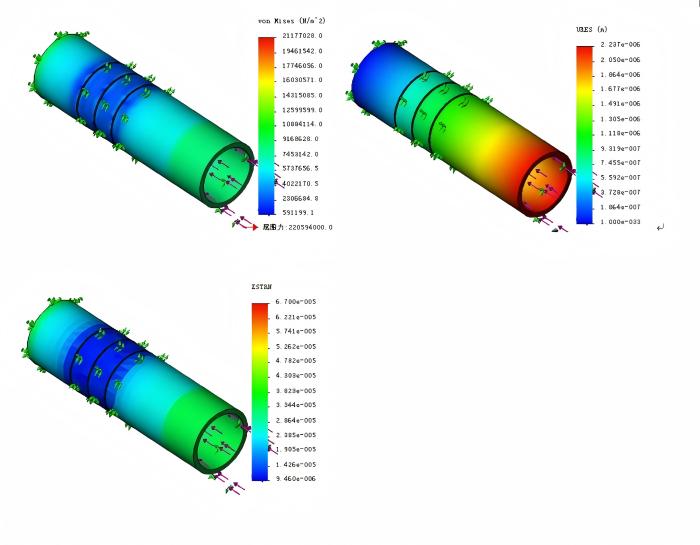

Aperçu de l'analyse par éléments finis (FEA)

Zones rouges = stress élevé ; Zones bleues = stress faible

5. Extreme-Proofing : Études de cas

Défense contre les typhons (Okinawa, Japon) :

1. Défi : vents de 70 m/s + corrosion saline.
2. Solution : épaisseur de base de 35 mm + anodes sacrificielles + revêtement HDG de 120 μm.

Zone sismique (San Francisco, États-Unis) :

1. Défi : Risque de liquéfaction lors des tremblements de terre.
2. Solution : Fondation en dalle flottante avec isolateurs en caoutchouc.

3. ---

• ---

  Conclusion : la précision plutôt que la puissance

  Les tours monopole illustrent le principe d'ingénierie « moins, c'est plus » : leur force ne vient pas de leur volume, mais de géométrie calculée, utilisation intelligente des matériaux et simulation impitoyable . Alors que la densification de la 5G et les bandes térahertz 6G exigent des tours plus légères mais plus solides, ces principes ne feront que devenir plus critiques.

  Conçu pour durer : À Tour de l'Altaï , nous combinons une conception basée sur CFD/FEA avec des tests rigoureux sur le terrain pour fournir des monopôles qui résistent à la fureur de la nature. [ Contactez-nous ] pour une évaluation gratuite de la résilience structurelle !
