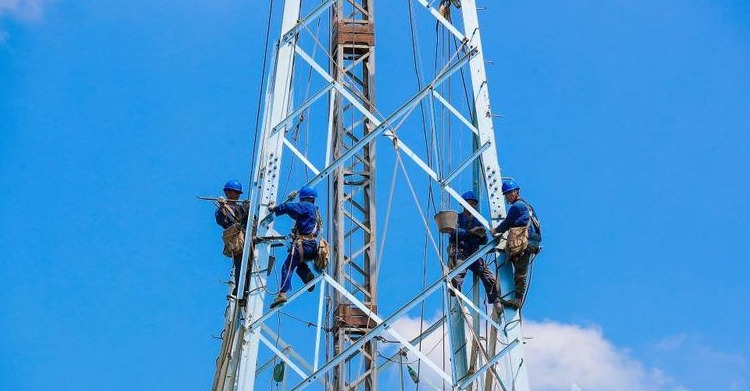

Densité de contreventement variable : optimisation de la rigidité des tours en acier cornière sans ajout de poids

Réponse rapide

La densité variable des contreventements est une stratégie de conception qui adapte l'espacement et la configuration des éléments de contreventement diagonaux le long de la hauteur d'un pylône en acier cornière afin de correspondre à la demande structurelle réelle à chaque niveau. Le principe est simple : concentrer les contreventements là où les efforts sont les plus élevés (la partie inférieure) et les réduire là où la demande est plus faible (la partie supérieure). En adaptant la densité des contreventements à la répartition des efforts internes — qui suit le diagramme des moments fléchissants d'une poutre en porte-à-faux — les ingénieurs peuvent obtenir la rigidité et la stabilité requises sans la pénalité de poids d'un contreventement uniforme. Cette approche peut réduire la consommation d'acier de 10 à 25 % par rapport aux conceptions conventionnelles avec une densité uniforme de contreventements, tout en maintenant ou même en améliorant les performances structurelles. Les recherches ont démontré que les systèmes de contreventement optimisés peuvent réduire considérablement la quantité de matériau en acier utilisée tout en améliorant le rapport poids/rigidité des pylônes en treillis.

Points clés à retenir

1. Les efforts diminuent avec la hauteur : Le moment fléchissant dans un pylône en porte-à-faux est maximal à la base et tend vers zéro au sommet — la demande en contreventement suit le même schéma

2. La densité variable correspond à la demande : Un contreventement dense à la base fournit la résistance et la stabilité là où elles sont nécessaires ; un contreventement plus espacé au sommet réduit le poids sans compromettre les performances

3. Plusieurs configurations de contreventement peuvent être combinées : Un seul pylône peut utiliser différents types de contreventement à différentes hauteurs — par exemple, un double K à la base, un contreventement en K au milieu et un contreventement en X au sommet

4. Les économies de matériau sont importantes : Des dispositions de contreventement optimisées peuvent réduire le poids du pylône de 10 à 25 % par rapport aux conceptions à densité uniforme

5. Le rapport rigidité/poids s'améliore : Les études d'optimisation topologique ont constamment démontré que des systèmes de contreventement hautement optimisés produisent un meilleur rapport rigidité/poids

6. Le choix du type de contreventement est important : Les études comparant différents systèmes de contreventement ont identifié le contreventement en K comme particulièrement optimal pour les pylônes en treillis autoportants

1. Le principe fondamental : adapter le contreventement à la demande

L'analogie avec une poutre en porte-à-faux

Un pylône en treillis autoportant se comporte fondamentalement comme une poutre en porte-à-faux fixée à la base. Le moment fléchissant dû aux charges du vent et des équipements est maximal au niveau des fondations et diminue jusqu'à zéro au sommet. C'est l'idée clé qui rend la densité variable des contreventements à la fois logique et efficace.

Dans une conception à densité uniforme, le même espacement et le même motif de contreventement sont appliqués de la base au sommet. Cela signifie que les parties supérieures du pylône sont surdimensionnées — elles contiennent plus de contreventements que nécessaire pour résister aux efforts qu'elles subissent réellement. La conception à densité variable corrige cette inefficacité en ajustant la concentration des contreventements à la répartition réelle des efforts.

Fonctions des contreventements dans les pylônes en treillis

Les éléments de contreventement diagonaux remplissent deux fonctions principales dans un pylône en treillis :

1. 1. Stabilité : Les contreventements réduisent la longueur non contreventée effective des éléments principaux comprimés (pieds), empêchant le flambement sous les charges de compression

2. 2. Transfert des charges : Les contreventements répartissent les forces latérales (vent, séisme) des faces du pylône vers les pieds puis jusqu'aux fondations

La densité de contreventement requise est directement proportionnelle à l'importance de ces efforts. À la base, où les efforts sont les plus élevés, les contreventements doivent être denses et robustes. Près du sommet, où les efforts diminuent, des contreventements plus espacés peuvent fournir une stabilité suffisante.

2. La mise en œuvre technique

Optimisation section par section

Une approche pratique de la densité variable des contreventements consiste à diviser le pylône en sections verticales (généralement de 5 à 10 mètres chacune) et à attribuer une configuration de contreventement à chaque section en fonction des efforts internes calculés. Une étude de cas sur un pylône de 45 mètres illustre cette approche :

Cette approche graduée garantit que chaque section de la tour est contreventée de manière appropriée en fonction des forces qu'elle subit réellement.

Sélection du type de contreventement

Différents modèles de contreventement offrent différents compromis entre rigidité, poids et constructibilité. Les recherches sur divers systèmes de contreventement, notamment les types K, KD, Y, YD, D, XB et X, ont identifié que le contreventement en K tend à être la conception la plus optimale parmi les configurations courantes.

Ajustements du dimensionnement des éléments

La densité variable du contreventement ne concerne pas seulement l'espacement ; elle implique également l'ajustement des dimensions des éléments. Dans les sections inférieures, où les forces sont les plus élevées, les éléments de contreventement peuvent utiliser des cornières de plus grande taille (par exemple, 200×200×20). À mesure que les forces diminuent avec la hauteur, des sections plus petites (par exemple, 150×150×12) peuvent être utilisées dans les sections supérieures. Ce dimensionnement gradué des éléments complète l'approche de densité variable, optimisant davantage l'utilisation des matériaux.

3. Les avantages structurels

Rigidité sans pénalité de poids

Le principal avantage de la densité variable du contreventement est d'obtenir la rigidité structurelle requise avec moins de matériaux. Les recherches sur l'optimisation de l'espacement des pieds ont démontré que une plus grande distance entre les pieds tout en optimisant les éléments structurels permet d'obtenir à la fois une rigidité en flexion plus élevée et un poids propre de la structure plus faible.

Les études d'optimisation topologique ont également confirmé que des systèmes de contreventement hautement optimisés réduisent la quantité d'acier utilisée tout en améliorant le rapport poids-rigidité des tours en treillis.

Prévention du flambement

La fonction la plus critique du contreventement, en particulier dans les sections inférieures d'une tour élevée, est d'empêcher le flambement des pieds principaux. En concentrant le contreventement là où les forces de compression sont les plus élevées, la conception à densité variable garantit que la longueur non contreventée effective des pieds est minimisée à la base, là où cela est le plus important. Cette approche ciblée offre une meilleure résistance au flambement par rapport aux conceptions à densité uniforme qui peuvent sur-contreventer la partie supérieure tout en sous-contreventant les sections inférieures critiques.

Économies de poids

Les économies de matériaux résultant d'une densité variable du contreventement sont considérables. Des études sur l'optimisation des pylônes de transmission ont constaté des réductions de poids de 14 à 24 % grâce à une conception optimisée. Pour un pylône de télécommunication typique de 45 mètres, cela peut se traduire par plusieurs tonnes d'acier économisées par pylône, soit une réduction significative à la fois du coût des matériaux et de l'empreinte carbone.

4. Normes et méthodologies de conception

Cadre analytique

La mise en œuvre d'une densité variable du contreventement nécessite une approche analytique rigoureuse :

1. · Détermination des charges : Calculer les charges de vent, de glace et d'équipement conformément aux normes applicables (TIA-222, ASCE 7 ou codes locaux)

2. · Analyse de la répartition des forces : Déterminer les forces internes (axiales, de cisaillement, moments) dans chaque section du pylône

3. · Conception du contreventement section par section : Spécifier le type de contreventement, l'espacement et les dimensions des éléments pour chaque section en fonction des forces calculées

4. · Vérification de la stabilité : Vérifier que les longueurs efficaces non contreventées et les capacités de flambement répondent aux exigences de conception

5. · Analyse de la déflexion et analyse dynamique : Vérifier que le pylône optimisé respecte les exigences de service et de fréquence naturelle

Outils d'optimisation

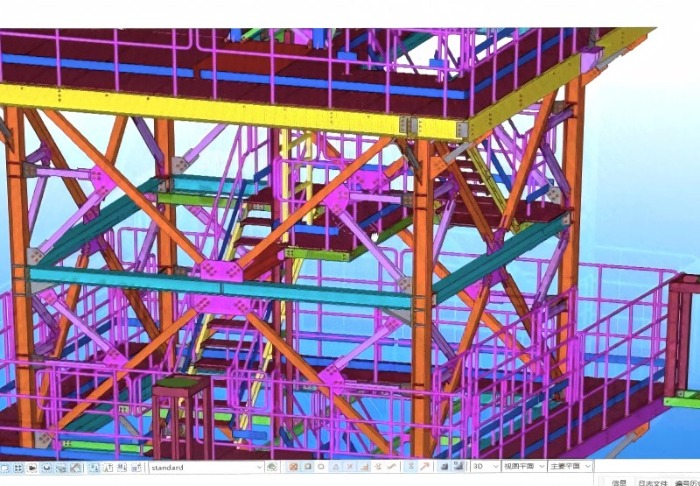

Les logiciels modernes d'analyse structurelle permettent une optimisation sophistiquée des configurations de contreventement. L'analyse par éléments finis (FEA) peut modéliser l'ensemble du pylône et identifier la configuration optimale du contreventement pour chaque section. Les techniques d'optimisation topologique ont été appliquées avec succès aux pylônes treillis de télécommunication, produisant des systèmes de contreventement hautement optimisés avec de meilleurs rapports rigidité-poids.

5. Application : approche de Qingdao Altai Tower

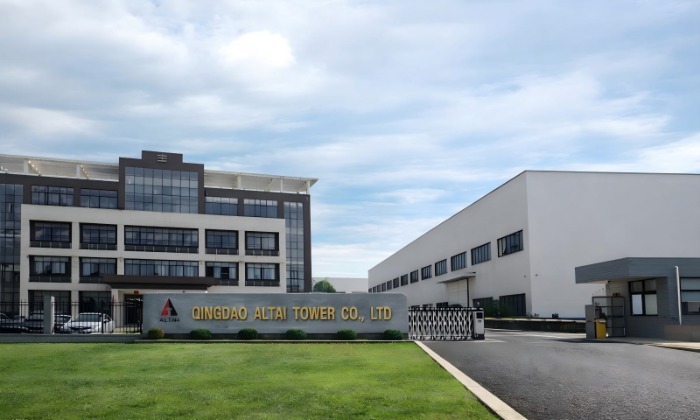

Qingdao Altai Tower Co., Ltd. est un fabricant professionnel de pylônes de télécommunication, de pylônes électriques et d'accessoires pour pylônes, créé en 2003. L'entreprise est spécialisée dans la conception, la fabrication et l'installation de pylônes en acier, avec des produits exportés vers plus de 100 pays et régions.

Capacités d'ingénierie

Qingdao Altai Tower applique les principes de densité variable du contreventement dans ses conceptions de pylônes treillis grâce à :

1. · Optimisation section par section : Chaque pylône est divisé en sections avec des configurations de contreventement adaptées à la répartition des forces calculées

2. · Intégration de plusieurs types de contreventement : Combinaison de contreventements en X, en K et en double K à différentes hauteurs afin d'optimiser le rapport rigidité-poids

3. · Bibliothèque de conceptions préétablies : Bibliothèque étendue de conceptions pré-certifiées pour différentes exigences de hauteur (généralement de 15 à 80 mètres) et capacités de charge

4. · Fabrication de précision CNC : Une machine de cintrage hydraulique CNC de 4000 tonnes permet la fabrication précise de configurations complexes de contreventement

5. · Galvanisation interne : La galvanisation à chaud conformément à ASTM A123 assure une protection contre la corrosion pour tous les éléments de contreventement

Normes de fabrication

Contrôle qualité

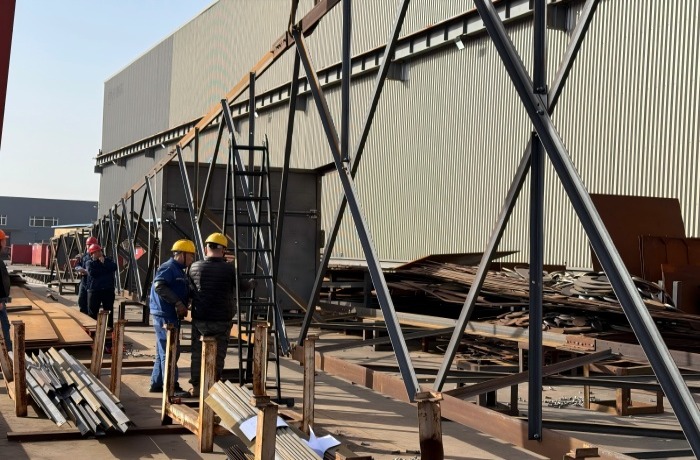

Qingdao Altai Tower intègre une vérification de la qualité tout au long du processus de fabrication, y compris l’assemblage d’essai des sections de tour terminées afin de vérifier la précision dimensionnelle et l’ajustement des contreventements avant la galvanisation et l’expédition.

6. Comparaison : densité de contreventement variable vs uniforme

F A Q

Q1 : Qu’est-ce que la densité de contreventement variable dans la conception des tours ?

1. R : La densité de contreventement variable est une stratégie de conception qui ajuste l’espacement et la configuration des éléments de contreventement diagonaux sur la hauteur de la tour afin de correspondre aux sollicitations structurelles réelles. Les contreventements sont concentrés en bas, où les forces sont les plus élevées, et réduits en haut, où les sollicitations sont plus faibles.

Q2 : Pourquoi la densité de contreventement doit-elle varier avec la hauteur ?

1. R : Une tour autoportante se comporte comme une poutre en porte-à-faux : le moment fléchissant est maximal à la base et diminue jusqu’à zéro au sommet. Une densité de contreventement uniforme surdimensionne les sections supérieures et gaspille des matériaux. La densité variable adapte le contreventement à la répartition réelle des forces.

Q3 : Quels sont les types de contreventement les plus couramment utilisés dans les tours en treillis ?

1. R : Les types courants de contreventement comprennent le contreventement en X (contreventement croisé), le contreventement en K, le double contreventement en K, le contreventement en W, le contreventement en Y et le contreventement en KD. Des études ont identifié le contreventement en K comme particulièrement optimal pour les tours en treillis autoportantes.

Q4 : Quelle quantité de matériau la densité variable du contreventement permet-elle d'économiser ?

1. R : Des configurations de contreventement optimisées peuvent réduire le poids de la tour de 10 à 25 % par rapport aux conceptions à densité uniforme. Pour une tour de télécommunication typique de 45 mètres, cela se traduit par plusieurs tonnes d'acier économisées.

Q5 : La densité variable du contreventement compromet-elle la sécurité structurelle ?

1. R : Non. Lorsqu'elle est correctement conçue, la densité variable du contreventement maintient ou améliore les performances structurelles en concentrant le matériau là où il est le plus nécessaire. La conception doit vérifier que les exigences de stabilité, de flèche et de résistance sont respectées dans toutes les sections.

Q6 : Différents types de contreventement peuvent-ils être combinés dans une seule tour ?

1. R : Oui. Une approche typique consiste à utiliser différents types de contreventement à différentes hauteurs : par exemple, un double K à la base pour une rigidité maximale, un contreventement en K dans les sections intermédiaires et un contreventement en X au sommet où les forces sont plus faibles.

Q7 : Quelles normes de conception régissent la conception du contreventement ?

1. R : Les principales normes comprennent ANSI/TIA-222-H (tours de télécommunication), ASCE/SEI 10-15 (tours de transport d'énergie), GB/T 2694 (norme chinoise) et AWS D1.1 (normes de soudage).

Q8 : Comment le contreventement affecte-t-il la rigidité de la tour ?

1. R : Le contreventement réduit la longueur effective non contreventée des éléments principaux comprimés, empêchant le flambement et augmentant la rigidité structurelle globale. La contribution du contreventement à la rigidité est particulièrement critique dans les sections inférieures où les forces de compression sont les plus élevées.

Q9 : Quel est le rôle de l'optimisation topologique dans la conception du contreventement ?

1. R : L'optimisation topologique utilise des algorithmes informatiques pour identifier la disposition optimale des éléments de contreventement pour un ensemble donné de charges et de contraintes. Elle a été appliquée avec succès aux tours en treillis, produisant des systèmes de contreventement hautement optimisés avec de meilleurs rapports poids-rigidité.

Q10 : Comment Qingdao Altai Tower met-elle en œuvre une densité variable du contreventement ?

1. R : Qingdao Altai Tower applique une optimisation section par section, en combinant différents types de contreventement à différentes hauteurs, en utilisant une fabrication de précision CNC pour des assemblages précis et en vérifiant les conceptions par un assemblage d'essai avant l'expédition.

Conclusion

La densité variable du contreventement représente une évolution sophistiquée de la conception des tours en treillis : elle reconnaît les principes fondamentaux de la physique régissant la transmission des charges par les tours et optimise ainsi l'utilisation des matériaux. En concentrant le contreventement là où les forces sont les plus élevées (la partie inférieure) et en le réduisant là où les sollicitations sont plus faibles (le sommet), les ingénieurs peuvent obtenir la rigidité et la stabilité requises avec beaucoup moins d'acier.

Cette approche est soutenue par de nombreuses recherches démontrant que les systèmes de contreventement optimisés améliorent les rapports poids-rigidité et réduisent la consommation de matériaux. Des études sur l'optimisation des tours de transport d'énergie ont constaté des réductions de poids de 14 à 24 % grâce à une conception optimisée.

Pour les propriétaires de projets et les ingénieurs, le choix est clair : investir dans une conception à densité variable du contreventement dès la phase de planification afin d'obtenir des tours plus légères et plus économiques sans compromettre les performances structurelles. Dans un secteur où les coûts des matériaux et la durabilité deviennent de plus en plus essentiels, la densité variable du contreventement n'est pas seulement une optimisation : c'est un avantage concurrentiel.
