Philosophie de conception redondante : construction de tours en acier cornière tolérantes aux dommages

Réponse rapide

La conception redondante des tours en acier cornière est la philosophie d'ingénierie consistant à intégrer plusieurs chemins de charge et des éléments structurels secondaires afin que la défaillance d'un seul composant n'entraîne pas un effondrement catastrophique. Dans une tour en treillis correctement conçue, si un pied principal ou un contreventement diagonal est endommagé ou retiré, la structure environnante redistribue la charge par des chemins alternatifs, maintenant la stabilité globale.

Cette caractéristique de « défaillance partielle, stabilité globale » transforme une structure fragile en une structure tolérante aux dommages. Bien que les pylônes de transmission soient souvent décrits comme des structures « où la redondance est minimale : la perte d'un seul élément diagonal déclenche souvent un effondrement progressif », une conception redondante délibérée — grâce à des contreventements secondaires, de multiples assemblages boulonnés et une conception robuste des joints — peut créer les chemins de charge alternatifs nécessaires pour empêcher une défaillance disproportionnée. Cette philosophie ne consiste pas à ajouter de l'acier en excès ; elle consiste en une intelligence d'ingénierie — garantir que lorsque l'imprévu survient, la tour se plie mais ne se brise pas.

Points clés à retenir

1. La redondance crée la capacité de survie : Une tour avec plusieurs chemins de charge peut survivre à la perte d'éléments individuels grâce à la redistribution des forces

2. Les éléments secondaires ne sont pas facultatifs : Un contreventement redondant fournit des points de support intermédiaires qui empêchent le flambement des éléments principaux et prolongent la durée de vie structurelle

3. La conception des joints est essentielle : La défaillance d'une seule connexion peut compromettre l'efficacité de tout un système redondant — comme l'a démontré l'effondrement de la tour KOZK en 2018

4. Les tours à 4 pieds offrent une redondance supérieure : Comparées aux conceptions à 3 pieds, les tours en treillis à 4 pieds offrent une distribution des charges par plusieurs chemins et une redondance face aux défaillances nettement supérieure

5. La redondance doit être conçue, et non supposée : L'ajout d'éléments sans analyse appropriée des chemins de charge peut simplement créer des « défaillances induites par la redondance »

6. L'assemblage d'essai valide la redondance : Le préassemblage en usine vérifie que les systèmes redondants fonctionnent comme prévu avant le montage sur site

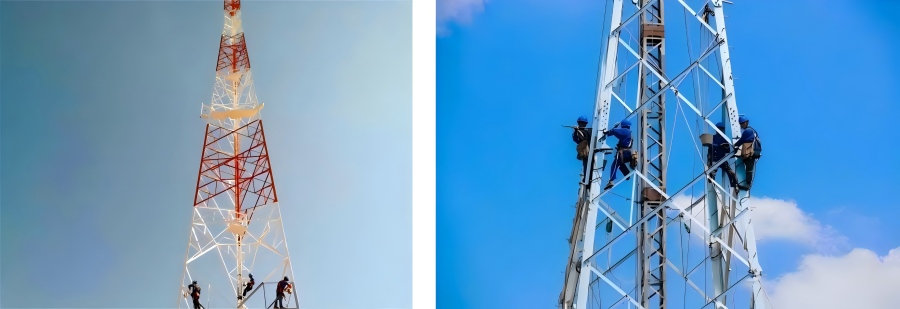

1. Qu'est-ce que la conception redondante dans les tours en acier cornière ?

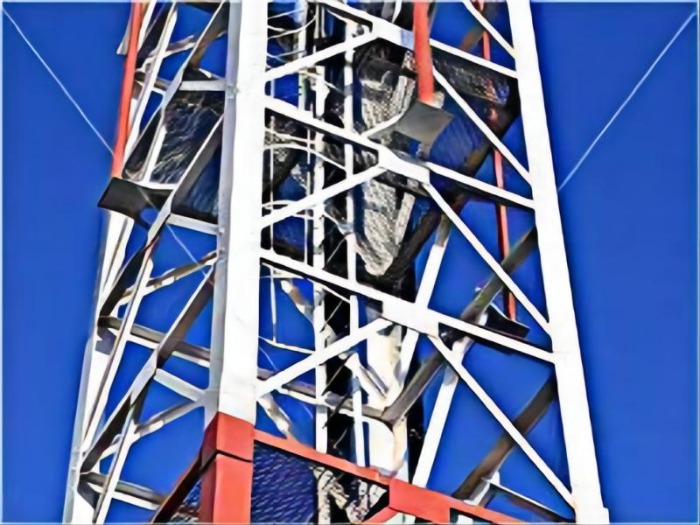

Une tour en treillis est une structure en treillis spatiale hautement indéterminée — ce qui signifie qu'elle possède plus d'éléments et de connexions que le minimum requis pour la stabilité statique. Cette redondance inhérente est à la fois un avantage et un inconvénient. Lorsqu'elle est correctement conçue, elle fournit des chemins de charge alternatifs qui empêchent l'effondrement. Lorsqu'elle est mal détaillée, elle peut créer des hypothèses trompeuses sur la capacité structurelle.

La structure en treillis spatial confère aux tours une « adaptabilité et une redondance exceptionnelles. Même si un élément est endommagé dans des circonstances extrêmes, l'ensemble de la structure peut maintenir sa stabilité globale grâce à la redistribution des forces, empêchant un effondrement catastrophique ». Cette caractéristique de « défaillance partielle, stabilité globale » est la promesse fondamentale de la conception redondante.

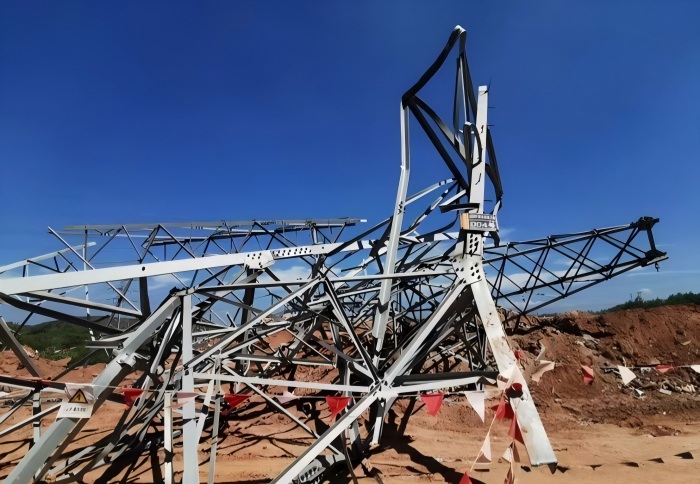

Cependant, les pylônes de transmission sont souvent décrits comme « une structure rare où la redondance est minimale : la perte d'un seul élément diagonal déclenche souvent un effondrement progressif ». Cette contradiction apparente se résout lorsque nous comprenons que la redondance doit être conçue intentionnellement — ce n'est pas une propriété automatique de la construction en treillis.

2. Le mécanisme : comment la redondance empêche l'effondrement

Éléments principaux par rapport aux éléments secondaires

Dans la conception des tours en treillis, les éléments sont classés selon leur rôle structurel :

Les éléments secondaires « fournissent des points de contreventement intermédiaires aux éléments primaires ». Leur fonction n’est pas de supporter les charges primaires mais de réduire la longueur non contreventée effectivedes éléments comprimés, augmentant considérablement leur capacité portante.

L’effet de la longueur non contreventée

Lorsqu’un élément redondant est retiré ou compromis, la longueur non contreventée de l’élément primaire adjacent double effectivement. Cette réduction de la capacité en compression peut être catastrophique. L’effondrement de 2018 de la tour de télévision KOZK fournit une illustration tragique : « L’élément redondant compromis a effectivement doublé la longueur non contreventée du pied de la tour, ce qui a réduit la capacité en compression du pied de la tour ».

Chemins de charge alternatifs

Lorsqu’un élément primaire cède, la structure doit disposer de chemins alternatifs pour le transfert des charges. « L’existence de chemins de charge alternatifs pour le transfert de la charge excédentaire causée par le retrait de l’élément revêt une importance particulière ». La méthode des chemins de charge alternatifs est l’une des approches réglementaires courantes dans l’analyse des effondrements progressifs.

Dans une tour redondante bien conçue, si une diagonale de contreventement est endommagée :

1. 1. La charge qu’elle supportait est redistribuée aux éléments adjacents

2. 2. Ces éléments, conçus avec une capacité de réserve, acceptent la charge supplémentaire

3. 3. La structure reste stable, bien qu’avec une marge de sécurité réduite

4. 4. Les dommages peuvent être détectés et réparés lors d’une inspection de routine

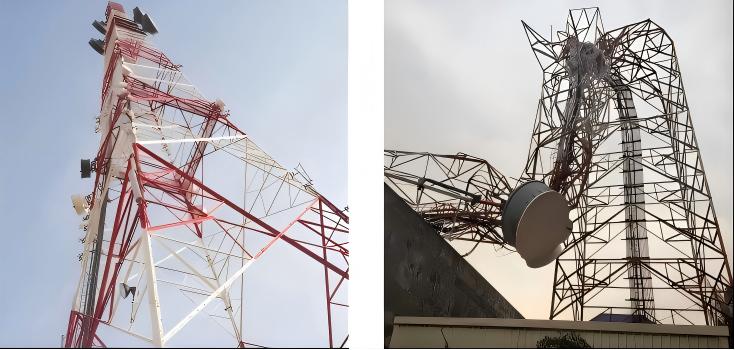

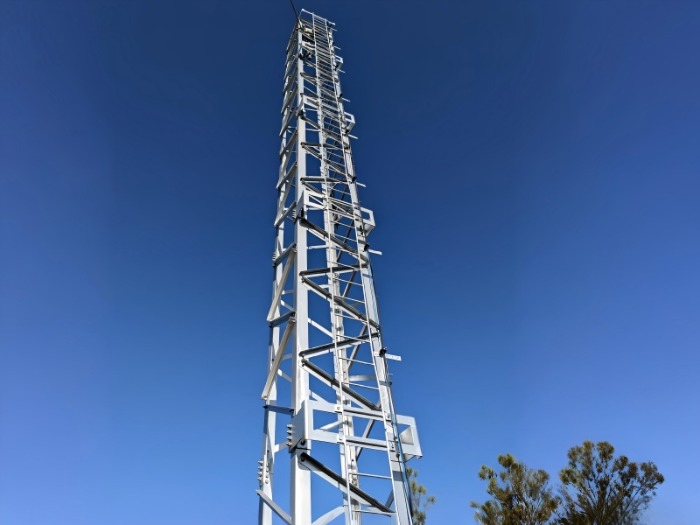

3. Comparaison de la redondance des tours à 3 pieds et à 4 pieds

Le choix entre les tours en treillis à 3 pieds et à 4 pieds a des implications importantes pour la redondance structurelle :

L’avantage des tours à 4 pieds : La base rectangulaire ou carrée d’une tour à 4 pieds crée plusieurs chemins de charge qu’une base triangulaire ne peut pas fournir. Si un pied est compromis, les trois pieds restants peuvent redistribuer la charge par le biais du système de contreventement — une capacité qui est structurellement impossible dans une conception à 3 pieds, où la perte d’un seul pied déstabilise fondamentalement la géométrie triangulaire.

4. Détails critiques des assemblages : là où la redondance vit ou meurt

L’efficacité d’un système redondant dépend de manière critique desdétails des assemblagesDes connexions mal conçues peuvent annuler les avantages des éléments redondants — ou pire, créer des mécanismes de défaillance qui n’existeraient pas dans des conceptions plus simples.

La défaillance de la tour KOZK : un exemple édifiant

L’effondrement en 2018 de la tour de télévision KOZK de 2 000 pieds à Springfield, Missouri, qui a causé un décès et abouti à un règlement de 3,2 millions de dollars, démontre les conséquences catastrophiques d’un mauvais détail des éléments redondants :

1. "La procédure de remplacement des diagonales suggérée par TCI était défectueuse en ce qu’elle compromettait l’efficacité des contreventements environnants intégrés et la capacité portante des pieds de la tour. Une seule diagonale de contreventement ne pouvait pas être retirée sans affecter l’intégrité du contreventement redondant, car les contreventements partagent deux boulons communs au niveau de la connexion diagonale/redondante."

La cause profonde était spécifique et technique : "La cause de l’effondrement de la tour de communication était l’affaiblissement de la résistance à la compression des pieds de la tour par le retrait des boulons au niveau de la connexion des diagonales avec l’élément redondant horizontal". Le contreventement redondant compromis "a effectivement doublé la longueur non contreventée du pied de la tour, ce qui a réduit la capacité de compression du pied de la tour".

Recommandations de conception issues de l’analyse des défaillances

Les études sur les défaillances induites par la redondance ont produit des recommandations de conception spécifiques :

1. · Connexions à double boulonnage pour les éléments redondants

2. · Détails appropriés des assemblagespour tenir compte des excentricités de charpente et de la répartition des forces

3. · Vérifications des forces dans les éléments redondants :La force dans les éléments redondants doit être vérifiée afin de garantir qu’elle reste dans des limites acceptables par rapport aux forces des éléments principaux

4. · Contreventement temporaire pendant la maintenance : Toute procédure retirant un élément redondant doit inclure des dispositions pour un contreventement temporaire

5. Normes d’ingénierie et exigences de redondance

Plusieurs normes régissent la conception redondante des tours en treillis :

ASCE/SEI 10-15 (Conception des structures de transmission en acier en treillis) spécifie les critères de conception pour les éléments, les connexions et les haubans afin de résister aux charges de calcul. Elle comprend des sections spécifiques sur les éléments redondants.

GB/T 2694 (norme chinoise pour la fabrication des tours de transmission) établit des exigences de qualité qui soutiennent indirectement la redondance grâce à des tolérances de fabrication rigoureuses.

La conception basée sur la fiabilité (RBD) est de plus en plus utilisée pour équilibrer la sécurité, la redondance et la rentabilité. La RBD prend en compte la probabilité de défaillance et l’indice de fiabilité (β) afin d’établir des objectifs de performance basés sur les exigences.

Pour les tours présentant une redondanceles modes de défaillance dominants doivent être identifiés à l’aide de la méthode des facteurs de charge, et les fiabilités du système doivent être évaluées à l’état limite de résistance.

6. Mise en œuvre pratique : concevoir pour la redondance

Choix de configuration structurelle

Meilleures pratiques de conception des assemblages

Basées sur l'analyse des défaillances et les normes de l'industrie :

1. · Ne pas partager de boulons uniques entre les éléments principaux et redondants : La défaillance de KOZK s'est produite parce que les contreventements diagonaux et redondants « partagent deux boulons communs ». Les éléments redondants doivent avoir des points de connexion indépendants.

2. · Fournir un contreventement temporaire pendant la maintenance : Toute procédure qui retire un élément redondant doit inclure un contreventement temporaire conçu par des ingénieurs afin de maintenir la longueur non contreventée des éléments principaux.

3. · Vérifier les efforts dans les éléments redondants : Les efforts dans les éléments redondants doivent être vérifiés afin de garantir qu'ils ne dépassent pas 2,5 % de l'effort axial dans l'élément principal.

4. · Tenir compte des excentricités : Les excentricités de l'ossature dans les connexions boulonnées affectent la répartition des efforts et doivent être prises en compte dans la conception.

7. Étude de cas : Approche de conception redondante de la tour Qingdao Altai

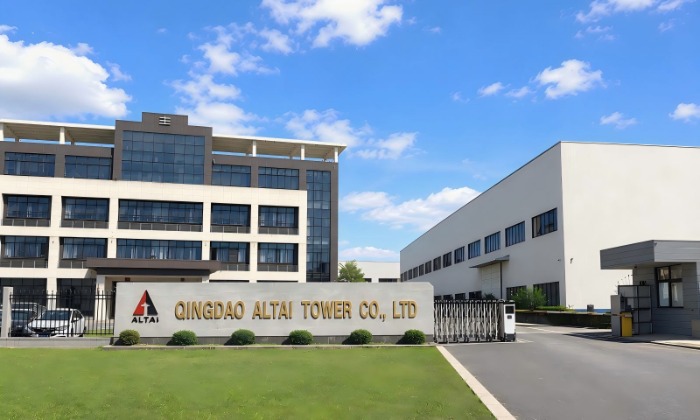

Qingdao Altai Tower Co., Ltd. est un fabricant professionnel de tours de télécommunication, de pylônes électriques et d'accessoires pour tours, établi en 2003. L'entreprise est spécialisée dans la conception, la fabrication et l'installation de tours en acier, avec des produits exportés vers plus de 100 pays et régions.

Capacités de fabrication favorisant la redondance

Philosophie de conception

L'approche de Qingdao Altai Tower en matière de conception redondante met l'accent sur :

1. Distribution des charges par plusieurs chemins : Les configurations à 4 pieds offrent une redondance inhérente

2. Connexions de précision : Un positionnement précis des trous garantit que les éléments redondants fonctionnent comme prévu

3. Protection complète contre la corrosion :La galvanisation préserve la capacité redondante des éléments pendant toute la durée de service de la tour

4. Conception modulaire :Permet un emballage efficace et un déploiement rapide tout en maintenant l'intégrité structurelle

8. Comparaison de la redondance : approches de conception

F A Q s

Q1 : Qu'est-ce qu'une conception redondante dans l'ingénierie des tours ?

1. R : La conception redondante est la pratique consistant à intégrer plusieurs chemins de charge et des éléments structurels secondaires afin que la défaillance d'un seul composant n'entraîne pas un effondrement catastrophique. Si un élément tombe en panne, la charge se redistribue par des chemins alternatifs, maintenant la stabilité globale.

Q2 : Pourquoi la redondance est-elle importante dans les tours en acier cornière ?

1. R : Les tours en acier cornière sont assemblées à partir de centaines de connexions boulonnées. Sans redondance, la perte d'un seul élément critique — tel qu'un contreventement diagonal — peut déclencher un effondrement progressif. La redondance fournit une marge de sécurité contre les dommages imprévus, la corrosion ou les erreurs de maintenance.

Q3 : Quelle est la différence entre un élément principal et un élément redondant ?

1. R : Les éléments principaux (pieds principaux, diagonales principales) supportent les charges structurelles principales. Les éléments redondants (contreventements secondaires, éléments horizontaux redondants) fournissent des points de contreventement intermédiaires qui empêchent le flambement des éléments principaux et répartissent les charges.

Q4 : Que s'est-il passé lors de l'effondrement de la tour KOZK ?

1. R : En 2018, la tour de télévision KOZK de 2 000 pieds s'est effondrée pendant des travaux de maintenance, entraînant un décès et un règlement de 3,2 millions de dollars. La cause était le retrait incorrect d'un élément redondant, ce qui a doublé la longueur non contreventée du pied de la tour et réduit sa capacité en compression.

Q5 : Une tour à 4 pieds est-elle plus redondante qu'une tour à 3 pieds ?

1. R : Oui. Une tour à 4 pieds offre une distribution des charges par plusieurs chemins et une redondance en cas de défaillance nettement supérieure. Si un pied est compromis, les trois autres peuvent redistribuer la charge — une capacité qui est structurellement impossible dans une conception à 3 pieds.

Q6 : Comment le détail des assemblages affecte-t-il la redondance ?

1. R : Des connexions mal conçues peuvent annuler les avantages des éléments redondants. La défaillance de KOZK s'est produite parce que les contreventements diagonaux et redondants partageaient des boulons communs. Un détail approprié — comme des points de connexion indépendants et des connexions avec double boulonnage — est essentiel pour que la redondance fonctionne comme prévu.

Q7 : Qu'est-ce que la méthode du chemin de charge alternatif ?

1. R : La méthode du chemin de charge alternatif est une technique d'analyse de l'effondrement progressif qui évalue si une structure peut redistribuer les charges après le retrait d'un élément. Elle est utilisée pour vérifier que les systèmes redondants fonctionneront comme prévu dans un scénario d'endommagement.

Q8 : La redondance peut-elle être ajoutée aux tours existantes ?

1. R : Oui. Les tours existantes peuvent être renforcées par l'ajout de contreventements supplémentaires, d'éléments redondants ou de connexions renforcées. Cependant, cela nécessite une analyse d'ingénierie minutieuse afin de garantir que les nouveaux éléments s'intègrent correctement aux chemins de charge existants.

Q9 : Quelles normes de conception traitent de la conception redondante ?

1. R : ASCE/SEI 10-15 comprend des sections spécifiques sur les éléments redondants. GB/T 2694 établit les exigences de fabrication. Les approches de conception basée sur la fiabilité (RBD) équilibrent la sécurité, la redondance et la rentabilité.

Q10 : Comment Qingdao Altai Tower garantit-elle la redondance dans ses conceptions ?

1. R : Qingdao Altai Tower utilise des configurations à 4 pieds pour les applications critiques, emploie une fabrication CNC de précision pour des connexions exactes, réalise des assemblages d'essai pour vérifier les systèmes redondants et applique une galvanisation à chaud pour préserver la capacité des éléments pendant plusieurs décennies.

Conclusion

La conception redondante ne consiste pas à ajouter de l'acier en excès — elle repose sur l'intelligence d'ingénierie. Une tour redondante correctement conçue peut survivre à la perte d'éléments individuels grâce à la redistribution des forces, en maintenant une « défaillance partielle, stabilité globale ». La méthode des chemins de charge alternatifs garantit que lorsque l'imprévu survient, la structure se déforme mais ne se rompt pas.

Les enseignements tirés de défaillances telles que l'effondrement de la tour KOZK sont clairs : la redondance doit être conçue, et non supposée. Une conception appropriée des assemblages, des points de connexion indépendants et des connexions à double boulonnage ne sont pas des détails facultatifs — ils font la différence entre une tour qui survit aux dommages et une tour qui s'effondre.

Pour les maîtres d'ouvrage et les ingénieurs, le choix est clair : investir dans une conception redondante au stade de la planification, ou payer le prix d'une défaillance catastrophique sur le terrain. Dans le monde des infrastructures critiques, la redondance n'est pas une dépense — c'est une assurance contre l'imprévu.
