Définition : Tours structurelles conçues pour s'intégrer visuellement à l'environnement tout en conservant une fonctionnalité complète.
Objectifs principaux :
Minimiser l'intrusion visuelle dans les zones sensibles (résidentielles, historiques, pittoresques)
Réduire les risques de vandalisme/vol dans les endroits éloignés
Dissimuler les infrastructures critiques (militaires/de sécurité)
Répondre à des exigences strictes en matière de zonage et de réglementation
Principes clés de l'ingénierie :
Correspondance spectrale : répliquez la réflectance environnante sur les bandes visibles, IR et radar
Réplication de texture : imiter la granularité de la surface (écorce, béton, feuillage)
Perturbation des formes : briser les silhouettes reconnaissables des tours
Adaptation des matériaux : utiliser des composites non réfléchissants et absorbant les radars
| Sous-type | Spécifications techniques | Applications |
|---|---|---|

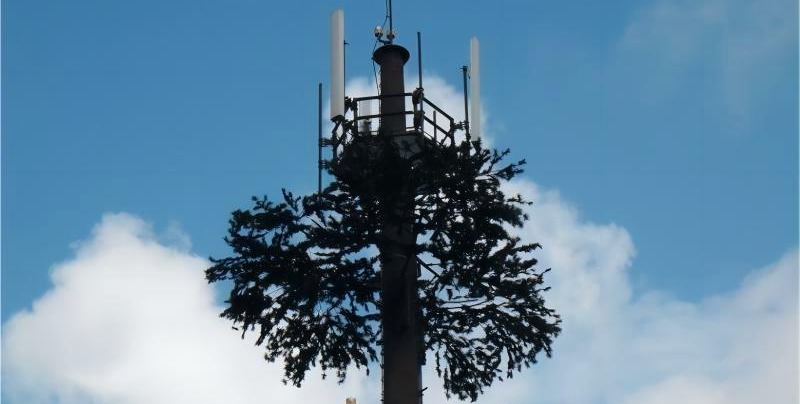

| Tours forestières |
- Revêtement texturé en écorce de polymère renforcé de verre (PRV)
- Supports d'antenne déguisés en branches d'arbres - Correspondance des couleurs personnalisée à l'aide de la palette forestière RAL K7 |
Réseaux cellulaires dans les parcs nationaux
Postes d'observation de la faune |
| Tours rocheuses |
- Béton géopolymère avec granulats locaux incorporés
- Facettes inclinées non réfléchissantes (10°–45°) - Traitements de surface diffusant les radars |
Sites de télécommunications montagneux
Surveillance des frontières |
| Tours du désert |
- Revêtement polyuréthane texturé sable (RAL 1019)
- Conceptions d'évents de dissipation de chaleur imitant les dunes - Matériaux résistants aux UV et aux températures de plus de 50 °C |
Communications sur les champs pétroliers
Opérations militaires dans le désert |
| Sous-type | Spécifications techniques | Applications |
|---|---|---|
| Clocher furtif |
- Profil de flèche d'église avec structure en treillis interne
- Amortissement acoustique du clocher pour le bruit des équipements - Extérieur en cuivre recouvert de plomb (patine vieillie) |
Déploiement de la 5G dans le quartier historique |

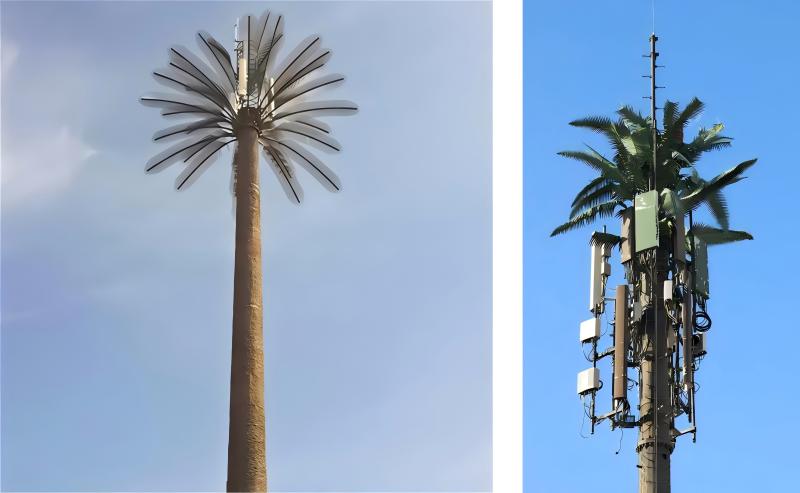

| Arbres monopalmiers |
- Tronc en PRF avec frondes en polyéthylène (résistance au vent de 130 km/h)
- Renfort interne en acier inoxydable - Systèmes de gouttières déguisés en vignes |
Télécommunications dans la zone de villégiature
Résidentiel haut de gamme |
| Tours de cheminées de ventilation |
- Conception de cheminée à double paroi avec chicanes thermiques
- Revêtement en poudre de qualité industrielle (RAL 7022) - Dissipation thermique conforme aux normes d'émissions |
Complexes industriels
Systèmes d'autorité portuaire |
| Sous-type | Spécifications techniques | Applications |
|---|---|---|
| Tours à mâts de drapeau |
- Profilés télescopiques en aluminium (max 40m)
- Alimentations d'antenne à guide d'ondes interne - Intégration du système de poulie de drisse |
Ambassades et complexes gouvernementaux
Microcellules urbaines |
| Répliques de châteaux d'eau |
- Coque de réservoir en PRF sous pression (contient 20 000 L)
- Treillis structurel à l'intérieur de la cavité du réservoir - Indicateurs fonctionnels de niveau d'eau |
Infrastructures municipales
Districts d'eau ruraux |
| Tours d'affichage |
- Structure de montage de l'affichage numérique
- Chemins de câbles derrière les panneaux publicitaires - Passerelles de service à 360° |
Autoroute des télécommunications
Publicité urbaine |
(Remarque : technologie déclassifiée uniquement)
| Sous-type | Spécifications techniques | Applications |
|---|---|---|
| Mâts RF furtifs |
- Composites en fibre de carbone avec tapis absorbant les radars (RAM)
- Profil RCS réduit (<0,1 m² en bande X) - Enveloppes thermiques supprimant les IR |
Bases d'opérations avancées
Stations ELINT |
| Scrim à déploiement rapide |
- Filet de camouflage modulaire avec contrôle de signature spectrale
- Membrane tendue légère (3kg/m²) - Surfaces sélectives en fréquence multibande (FSS) |
Radar d'artillerie mobile
Surveillance temporaire |
| Fausses structures |
- Tours leurres gonflables avec réflecteurs d'angle
- Émulateurs de signature thermique - Modules d'équipement blindés EMI |
tromperie par guerre électronique
Protection des forces |
Science des matériaux :
Revêtements : Époxy chargé en céramique avec pigments caméléon (décalage selon l'angle de vue)
Texturation : Réplique de moule gravée au laser de surfaces naturelles (précision de ± 0,02 mm)
Gestion thermique : Matériaux à changement de phase (PCM) dans le revêtement pour masquer les signatures thermiques
Ingénierie électromagnétique :
Surfaces sélectives en fréquence (FSS) : transparentes aux bandes opérationnelles (par exemple, 1,7-2,5 GHz) tout en bloquant les autres
Structures absorbant les ondes radar (RAS) : composites dopés aux nanotubes de carbone atténuant 8 à 18 GHz
Intégration structurelle :
Préservation de la charge du vent : éléments de camouflage conçus pour une traînée supplémentaire ≤ 5 %
Accès de maintenance : Trappes cachées avec sécurité biométrique
Protection contre la foudre : bandes dissipatives intégrées dans une écorce artificielle
| Type de camouflage | Portée de détection visuelle | Section équivalente radar | Cycle de maintenance | Prime de coût |
|---|---|---|---|---|
| Mélange de forêts | ≤100m | Ligne de base | 18 mois | 25 à 40 % |
| Furtivité urbaine | ≤50m | +0,5 dBsm | 24 mois | 35 à 60 % |
| RF-Stealth militaire | ≤30m | -20 dBsm | 6 mois | 200–400 % |
| Mimique architecturale | ≤15 m | +3 dBsm | 60 mois | 70–90 % |
Phase d'analyse du site
Numérisation LiDAR des environs
Cartographie de la réflectance spectrale (350–2500 nm)
Études de visibilité historiques (variations saisonnières)
Conformité réglementaire
Exemptions de marquage d'obstacles de la FAA
Codes locaux de préservation du patrimoine
Exigences en matière d'habilitation de sécurité militaire
Considérations relatives au cycle de vie
Test de dégradation UV (vieillissement accéléré de plus de 3 000 heures)
Résistance au vandalisme (indice d'impact IK10)
Sécurité incendie (indice de propagation de la flamme de classe A)
Étude de cas : Le projet « Arbres de la connaissance » de Singapour a déployé 132 pylônes monopalmes à Marina Bay, réduisant de 92 % les plaintes liées à l'impact visuel tout en assurant une couverture 5G. Chaque « arbre » contient 18 antennes avec une perte de signal inférieure à 0,5 dB grâce à un revêtement en PRF.
