Les principes d'ingénierie des tours de communication haubanées de plus de 200 m

Dans la quête incessante d'une couverture sans fil étendue — pour la diffusion, les liaisons micro-ondes longue distance ou les réseaux mobiles de nouvelle génération — la hauteur est l'atout ultime.

Elle étend le champ de vision, s'affranchit des obstacles du terrain et maximise la valeur économique d'un site. Cependant, pour les tours autoportantes traditionnelles (monopôles ou treillis), l'augmentation de la hauteur entraîne un surcoût considérable : les coûts des matériaux et les exigences en matière de fondations augmentent de façon exponentielle. Au-delà de 150 à 180 mètres environ, le modèle conventionnel devient caduc. C'est là que… mât haubané Elle affirme sa suprématie en matière d'ingénierie et d'économie. En exploitant avec brio la tension des câbles, elle défie la gravité non par la masse brute, mais par une répartition intelligente des forces, modifiant fondamentalement le rapport entre hauteur et coût pour les structures atteignant 200, 300, voire 400 mètres.

Ce blog décortique les principes fondamentaux qui permettent aux tours haubanées d'atteindre des hauteurs extrêmes avec une remarquable économie de matériaux.

Le dilemme coût-hauteur : pourquoi les tours autoportantes se heurtent à un mur

Pour une tour autoportante, chaque mètre de hauteur supplémentaire doit résister à des moments de renversement croissants dus au vent. Cette résistance est assurée uniquement par la rigidité en flexion de la tour et la capacité de ses fondations à résister à la poussée d'Archimède. Il en résulte une relation cubique entre la hauteur et la quantité de matériaux nécessaires. Doubler la hauteur d'une tour autoportante exige généralement environ huit fois plus de matériaux dans ses sections inférieures pour maintenir sa stabilité. Les fondations deviennent alors des structures massives, ancrées profondément dans le sol, afin d'éviter tout basculement. De ce fait, les conceptions autoportantes au-delà de 180 à 200 m sont extrêmement coûteuses et représentent un défi logistique considérable.

Le paradigme du mât haubané : remplacer la flexion par la tension

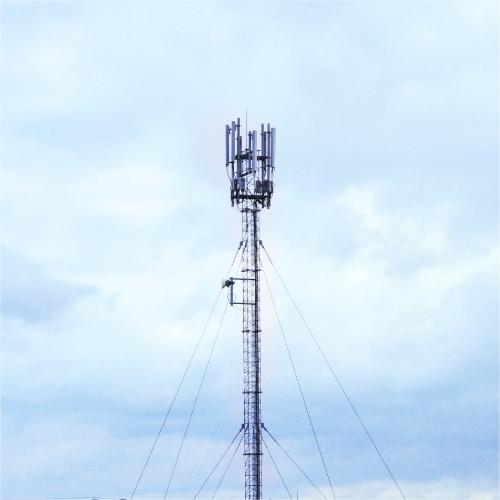

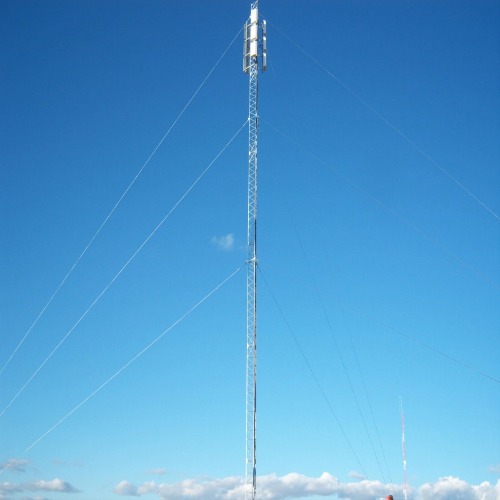

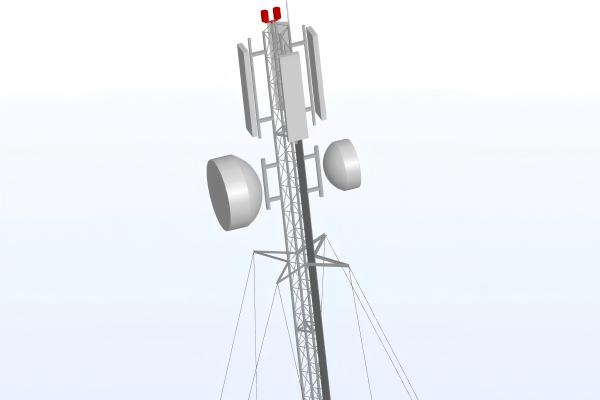

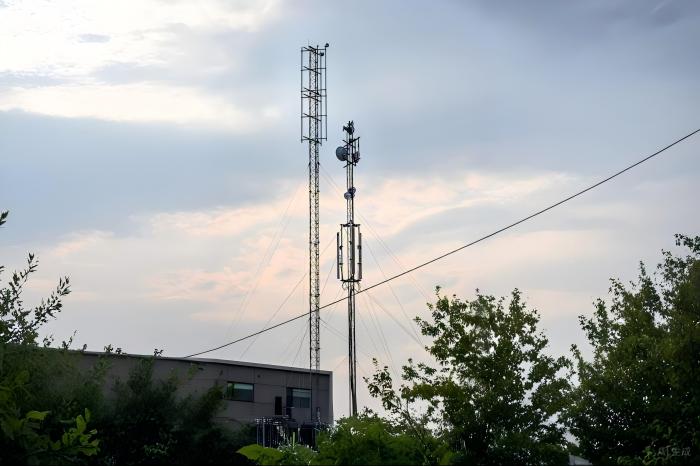

Le mât haubané résout ce problème. Il s'agit d'une colonne verticale élancée (le mât), stabilisée non par sa propre circonférence, mais par un système de haubans en acier haute résistance ancrés au sol à intervalles radiaux. Ce système transforme l'action structurelle principale de la flexion (peu efficace) en compression et traction axiales (très efficace).

1. · Transformation de charge : Lorsque le vent s'exerce sur le mât, il tend à le courber. Les haubans du côté sous le vent résistent à ce mouvement en se mettant en tension. Cette tension redresse le mât vers la verticale, tandis que les haubans du côté au vent se détendent légèrement. Le mât lui-même subit principalement une compression axiale, un cas de figure où l'acier présente une efficacité exceptionnelle.

2. • Le pouvoir de la prétension : Les câbles ne sont pas installés sans tension. Ils sont précontraints lors du montage sous une charge calculée. Cette tension initiale garantit la tension de tous les câbles quelles que soient les variations de direction du vent, éliminant ainsi les cycles de tension-détente dynamiques destructeurs qui provoquent la fatigue. La précontrainte augmente également la fréquence naturelle du système, améliorant sa stabilité dynamique.

Principes fondamentaux de l'ingénierie permettant d'atteindre la hauteur économique

1. Efficacité des matériaux et résolution de force optimale
Le mât peut être constitué d'un tube d'acier ou d'une section en treillis incroyablement élancée, car il ne nécessite pas une résistance à la flexion importante. Son rôle principal est de supporter son propre poids et la charge de l'équipement, à la manière d'une colonne. L'immense force latérale du vent est convertie en forces axiales gérables : compression dans le mât et tension dans les câbles. Un câble en acier à haute résistance, dont la résistance à la traction dépasse largement celle de l'acier de construction utilisé en compression, supporte cette tension avec un minimum de matériau. Cette séparation des fonctions – compression et tension – permet d'utiliser chaque matériau là où il est le plus performant, ce qui aboutit à une structure dont le poids est souvent inférieur à la moitié de celui d'une tour autoportante de hauteur équivalente.

2. Géométrie de la stabilité : rayon d'ancrage et niveaux de haubanage
La rigidité et le rendement du système sont dictés par sa géométrie.

1. Rayon d'ancrage : La distance entre la base du mât et les points d'ancrage au sol. Un rayon plus grand permet aux haubans d'adopter un angle plus favorable, réduisant ainsi la tension nécessaire pour contrer un moment de vent donné. Il s'agit d'un levier économique essentiel.

2. Plusieurs niveaux de mecs : Les mâts de grande hauteur utilisent plusieurs ensembles de haubans fixés à différentes hauteurs. Cela divise le mât en une série de colonnes plus courtes, efficacement contreventées, empêchant ainsi le flambement global et minimisant le diamètre du mât. Le nombre et l'espacement optimaux des haubans sont calculés afin de minimiser le coût total des matériaux (mât + câbles).

3. Simplification des fondations : De la surélévation à la gravité
Il s'agit d'un avantage concurrentiel majeur en termes de coûts. Les fondations d'une tour autoportante doivent être conçues comme un système résistant aux moments, capable de lutter contre les forces de soulèvement et de renversement considérables grâce à des pieux profonds ou des contrepoids massifs en béton. Une fondation haubanée est simplifiée :

1. Fondation Mast : Elle supporte principalement une charge de compression verticale simple (le poids de la structure). Il s'agit d'une simple dalle ou d'une semelle sur pieux.

2. Fondations d'ancrage : Ces fondations sont conçues pour résister à la poussée verticale pure due à la tension des câbles. Bien que significative, la conception pour résister à la poussée verticale pure à l'aide de contrepoids (blocs de béton) ou d'ancrages rocheux est fondamentalement plus simple, nécessite un renforcement moins complexe et est beaucoup plus rentable par kilonewton de résistance qu'une fondation à moment.

4. Maîtrise aérodynamique et dynamique
À des altitudes extrêmes, la réponse dynamique est cruciale.

1. Amortissement aérodynamique : Le système possède un amortissement intrinsèque. L'énergie des rafales de vent est dissipée par un léger étirement élastique et une vibration des longs câbles.

2. Éviter la résonance : La fréquence naturelle fondamentale d'un mât haubané bien conçu est généralement très basse (par exemple, 0,2 à 0,5 Hz), largement inférieure à la fréquence de détachement des tourbillons du mât élancé et aux fréquences d'excitation dues aux turbulences du vent. Des amortisseurs supplémentaires (par exemple, des amortisseurs Stockbridge sur câbles) peuvent être ajoutés pour atténuer certaines vibrations induites par le vent.

Rupture de la relation linéaire coût-hauteur

L'effet combiné de ces principes permet de réduire considérablement la courbe des coûts. Alors que le coût d'une tour autoportante augmente de façon exponentielle, celui d'un mât haubané croît de manière quasi linéaire avec la hauteur. Le surplus de matériaux nécessaire pour un mât haubané plus haut est principalement dû à l'allongement de la section élancée du mât et à la longueur accrue des haubans. Les éléments d'ingénierie fondamentaux – le principe de transmission des charges par tension et les types de fondations – restent inchangés, ce qui permet une conception adaptable.

Aperçu comparatif : Tour de 250 m

1. Tour à treillis autoportante : Cela nécessiterait une base massive en treillis conique avec des éléments de dimensions énormes, un système de fondation extraordinairement complexe et profond, et un poids total d'acier pouvant dépasser 1 500 tonnes.

2. · Mât haubané : On utiliserait un mât tubulaire relativement uniforme et élancé (d'un diamètre de 2 à 3 m), 3 à 4 niveaux de haubans et des fondations sur blocs de gravité ou ancrages. Le poids total de la structure en acier serait inférieur à 500 tonnes. Le coût serait 2 à 3 fois plus élevé pour la solution haubanée.

Conclusion : La voie intelligente vers la stratosphère

Les pylônes de télécommunications haubanés illustrent la supériorité de l'ingénierie fondée sur des principes rigoureux sur la force brute. En maîtrisant les mécanismes de portance efficaces que sont la tension et la compression, et en utilisant le sol lui-même comme élément structurel clé grâce à des ancrages, ils permettent de résoudre le problème des hauteurs extrêmes de la manière la plus économique possible en termes de matériaux.

Elles ne conviennent pas à tous les sites – nécessitant des terrains importants pour les rayons d'ancrage – mais là où l'espace le permet, elles constituent incontestablement la solution la plus économique pour franchir la barrière des 200 mètres et au-delà. En défiant la gravité pour connecter le monde, elles prouvent que l'ingénierie la plus performante ne consiste pas à utiliser plus de ressources, mais à utiliser la force plus intelligemment. Pour atteindre les sommets et étendre sa couverture, le mât haubané demeure le choix le plus rationnel et le plus audacieux.
