Pourquoi les tours haubanées dominent les applications de communication et de diffusion ultra-hautes

Dans la hiérarchie des infrastructures de télécommunications, la hauteur est le facteur de différenciation ultime. Pour les diffuseurs cherchant à couvrir des régions entières en FM ou TV, pour les liaisons micro-ondes longue distance exigeant une visibilité directe, et pour les opérateurs de réseaux ruraux visant à couvrir de vastes territoires avec un minimum de sites, la capacité d'atteindre des altitudes extrêmes n'est pas un luxe, mais une nécessité fondamentale. Lorsque la hauteur cible dépasse 150 mètres, le choix des structures envisageables se réduit considérablement. Et lorsqu'elle approche les 300 mètres, voire plus, un type de pylône s'impose comme le champion incontesté : le mât haubané.

Ce blog présente une analyse comparative des types de tours de très grande hauteur, en examinant pourquoi tours haubanées dominer l'horizon là où d'autres ne peuvent ni économiquement ni techniquement suivre.

Le seuil de hauteur : là où s’arrêtent les autres tours

Chaque type de tour possède une hauteur maximale inhérente, dictée par les lois de la mécanique des structures et les réalités économiques.

Le tube unique et conique d'un monopôle doit résister à tous les moments de flexion grâce à sa propre rigidité en flexion. Doubler sa hauteur nécessite généralement huit fois plus de matériau dans les sections inférieures et des fondations aux dimensions considérables. C'est pourquoi les monopôles dépassent rarement 60 mètres.

Les tours à treillis autoportantes sont plus performantes, grâce à leurs larges bases et à leurs structures triangulées qui répartissent efficacement les charges. Cependant, elles aussi se heurtent à une dure réalité économique : la relation entre la hauteur et la consommation de matériaux n’est pas linéaire. Une tour à treillis de 200 mètres nécessite nettement plus du double d’acier qu’une tour de 100 mètres. Au-delà de cette hauteur, la structure devient excessivement massive.

Les tours haubanées rompent totalement avec ce paradigme.

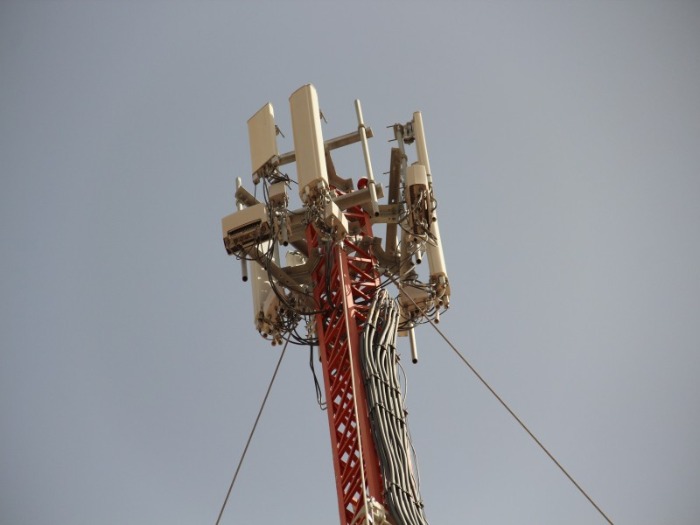

Le secret de l'ingénierie : la tension comme principal chemin de charge

Le mât haubané doit sa position dominante en hauteur à un changement fondamental de son comportement structurel. Plutôt que de résister aux forces du vent par flexion — une utilisation inefficace de l'acier —, il transforme ces forces en tension dans les haubans et en compression dans le mât élancé.

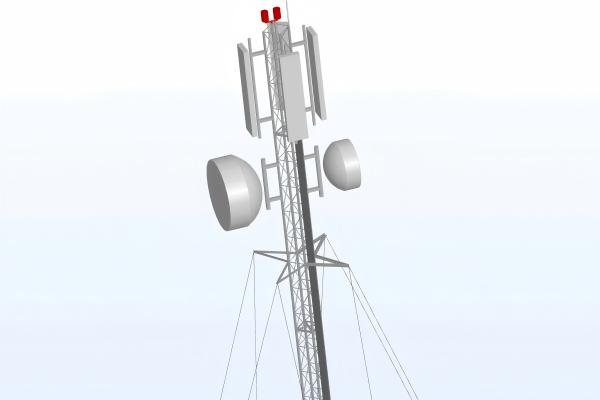

1. Le mât Il supporte principalement des charges verticales : son propre poids, celui de l’équipement et la composante descendante de la tension du câble. Il doit présenter une rigidité suffisante pour résister au flambage entre les niveaux de haubans, mais ne requiert pas la résistance à la flexion massive d’un autoporteur.

2. Les câbles haubanés Généralement, trois ou quatre ensembles disposés radialement résistent aux forces latérales du vent. Un câble en acier à haute résistance, dont la résistance à la traction dépasse largement celle de l'acier de construction, supporte ces forces avec une section transversale minimale.

3. Les ancres transférer la tension du câble dans le sol par l'intermédiaire de blocs de gravité ou d'ancrages rocheux, conçus pour une résistance pure à l'arrachement plutôt que pour des fondations complexes résistantes aux moments.

Cette séparation des fonctions — compression dans le mât, tension dans les câbles — permet d'optimiser chaque composant pour son rôle spécifique. Il en résulte une structure pouvant atteindre 600 mètres, voire plus, avec un poids total d'acier bien inférieur à celui d'une structure autoportante de hauteur équivalente.

Analyse économique : Briser la courbe coût-hauteur

L'avantage économique des pylônes haubanés à très grande hauteur est décisif. Le coût d'un pylône autoportant augmente de façon exponentielle avec la hauteur ; celui d'un mât haubané augmente de façon quasi linéaire.

Coûts des matériaux

Une tour haubanée utilise beaucoup moins d'acier. Le mât conserve une section transversale relativement uniforme sur toute sa hauteur, et les câbles ajoutent une masse de matériau minimale. Pour une structure de 300 mètres, les économies de matériau par rapport à une tour treillis autoportante peuvent dépasser 50 %.

Coûts de fondation

C’est là que la différence devient flagrante. Une tour autoportante nécessite une fondation unique et massive, conçue pour résister à d’énormes moments de renversement. Cela implique souvent des pieux profonds, d’immenses volumes de béton et un ferraillage complexe. La fondation centrale d’une tour haubanée ne supporte que la compression : une simple dalle ou un radier sur pieux. Les fondations d’ancrage, bien que multiples, sont conçues pour résister uniquement à la poussée verticale et sont généralement moins coûteuses par unité de résistance. Cependant, cet avantage dépend du site : un terrain rocheux peut rendre l’excavation de plusieurs points d’ancrage onéreuse.

Installation et logistique

Les composants plus légers et modulaires d'un mât haubané sont plus faciles à transporter vers des sites isolés, une exigence courante pour les applications de diffusion en milieu rural. Le montage est systématique : le mât est assemblé par sections et dressé tandis que les câbles sont progressivement tendus. Bien que spécialisé, ce procédé est éprouvé et prévisible.

Le compromis en matière d'espace : pourquoi les tours haubanées ont besoin d'espace

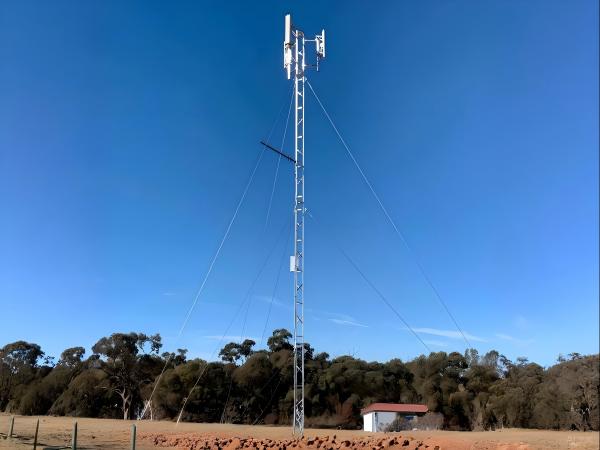

Le principal inconvénient d'une tour haubanée réside dans son emprise au sol. Les ancrages des haubans s'étendent radialement depuis la base, généralement à une distance équivalente à 60-80 % de la hauteur de la tour. Pour une tour de 300 mètres, cela représente un rayon d'ancrage de 180 à 240 mètres, nécessitant une surface au sol importante, dégagée de tout obstacle et bâtiment.

C’est pourquoi les pylônes haubanés sont à l’opposé des infrastructures urbaines. Dans les villes denses, où le foncier est rare et les règles d’urbanisme strictes, seuls les pylônes monopôles ou les pylônes à treillis autoportants sont envisageables. Mais en zone rurale, au sommet des montagnes et en plaine – précisément là où les tours de très grande hauteur sont les plus nécessaires – le foncier est abondant, et l’espace requis par un pylône haubané devient un compromis acceptable au regard de sa capacité à atteindre une hauteur considérable.

Scénarios d'application : Où les tours haubanées excellent

Le mât haubané n'est pas une solution universelle ; c'est un outil spécialisé pour des applications spécifiques et exigeantes :

1. Diffusion (FM, TV, TVHD)
Pour assurer une couverture optimale des zones densément peuplées, les signaux de diffusion nécessitent une hauteur importante. Un mât haubané de 300 à 600 mètres, installé au sommet d'une colline ou en plaine, peut desservir une région métropolitaine entière. La tour Senior Road à Missouri City, au Texas, culminant à 601 mètres, sert de principal émetteur pour neuf stations de radio FM. Aucun autre type de tour ne permettrait d'atteindre cette hauteur de manière économique tout en disposant de la capacité d'antenne nécessaire.

2. Relais micro-ondes longue distance
Les liaisons micro-ondes nécessitent un dégagement suffisant entre les répéteurs. En terrain plat ou légèrement vallonné, l'élévation est le seul moyen d'y parvenir. Les pylônes haubanés offrent la hauteur nécessaire pour franchir les lignes d'arbres, les bâtiments et les obstacles du terrain, permettant ainsi une liaison fiable sur des dizaines de kilomètres.

3. Couverture des zones rurales et isolées
Pour assurer la couverture cellulaire dans les zones peu peuplées, une seule tour de grande hauteur peut remplacer plusieurs structures plus basses. La rentabilité du mât haubané en hauteur en fait le choix privilégié des opérateurs de réseau qui cherchent à minimiser le nombre de sites et la complexité du réseau de liaison.

4. Protection contre la foudre et instrumentation
En milieu industriel, les tours haubanées servent à la fois de mâts de protection contre la foudre pour les raffineries, les usines chimiques et autres installations nécessitant une protection sur de vastes zones.

Résumé comparatif : Hâte haubanée vs. treillis vs. monopôle à plus de 200 m

Conclusion : Le choix rationnel pour les hauteurs extrêmes

Lorsque la portée doit dépasser 200 mètres — dans le domaine où les signaux parcourent des centaines de kilomètres et où la couverture s'étend sur des régions entières —, le débat technique et économique converge vers une seule conclusion : le mât haubané n'est pas simplement une alternative ; c'est le seul choix rationnel.

Sa capacité à transformer les forces du vent en charges de tension efficaces, son coût proportionnel à la hauteur et son efficacité éprouvée sur les plus hautes structures du monde témoignent de sa suprématie. La Senior Road Tower et d'innombrables autres tours similaires illustrent une philosophie de conception qui exploite le sol lui-même comme élément structurel.

Pour les planificateurs de réseaux confrontés au défi des infrastructures de très grande hauteur, le cadre de décision est clair : si l’on dispose du terrain et que la hauteur est nécessaire, le pylône haubané offre des performances inégalées, quel que soit le prix. Il est, et restera, la référence en matière de hauteur pour les infrastructures de télécommunications.
