Transparence RF : Les compromis techniques dans la conception d'arbres de camouflage

Le tour d'arbre de camouflage Cela représente l'un des défis les plus complexes en matière d'infrastructures de télécommunications : créer une structure qui soit à la fois invisible et parfaitement fonctionnelle pour les signaux radio. Cela implique de trouver un équilibre fondamental entre performance électromagnétique et robustesse mécanique.

Le conflit central

Une tour de camouflage doit satisfaire deux exigences diamétralement opposées :

La tâche de l'ingénieur consiste à concilier ces éléments au sein d'une structure qui imite de manière convaincante un arbre vivant.

Choix des matériaux : un premier exercice d’équilibre

Polymère renforcé de fibres (FRP) et polyéthylène haute densité (PEHD) se sont imposées comme les normes de l'industrie en matière d'éléments de camouflage car elles comblent de manière unique ce fossé :

1. • Propriétés diélectriques : Les matériaux PRV (ε_r 3,5-4,5) et PEHD (ε_r 2,3-2,5) permettent le passage du signal avec une perte minimale.

2. • Non conducteur : L'absence de contenu métallique signifie l'absence d'effets d'antenne parasite

3. • Capacité structurelle : Les fibres de verre offrent une résistance sans conductivité (contrairement aux fibres de carbone).

4. • Résistance aux UV : Les formulations modernes résistent à des décennies d'exposition au soleil.

Les fabricants spécifient Transparence RF de 95 à 99 % , ce qui signifie que la perte de signal à travers le feuillage et l'écorce est maintenue à 1-5% de la puissance d'origine, imperceptible pour les performances du réseau.

Le défi de l'attachement des branches

Chaque branche représente un point faible structurel qui doit transmettre les charges du vent à la tour centrale sans céder. Les ingénieurs résolvent ce problème en procédant comme suit :

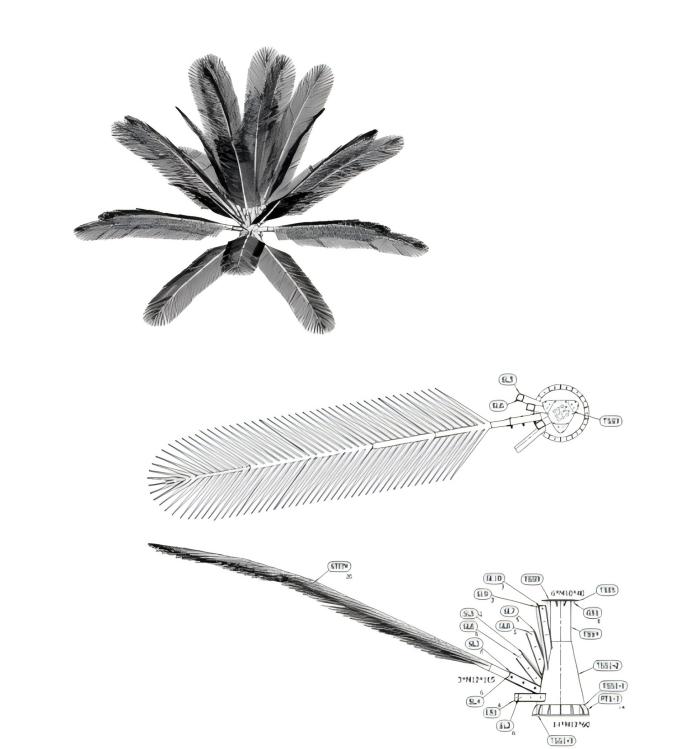

1. • Assemblages mécaniques renforcés : Les branches se fixent aux récepteurs saillants du monopole à l'aide de fixations mécaniques et d'adhésifs.

2. • Tests de charge : Les modèles sont validés pour des vents supérieurs à 130 km/h (80 mph), avec des performances optimales jusqu'à 250 km/h pour les zones exposées aux typhons.

3. · Capacité d'accueil des charges de glace : Les branches doivent résister à l'accumulation radiale de glace sans devenir cassantes.

L'impératif de positionnement de l'antenne

Le noyau en acier du monopôle est intrinsèquement opaque aux radiofréquences ; il ne peut être rendu transparent. Par conséquent, les antennes doivent être positionnées à l’extérieur du tronc, à l’intérieur du couvert forestier.

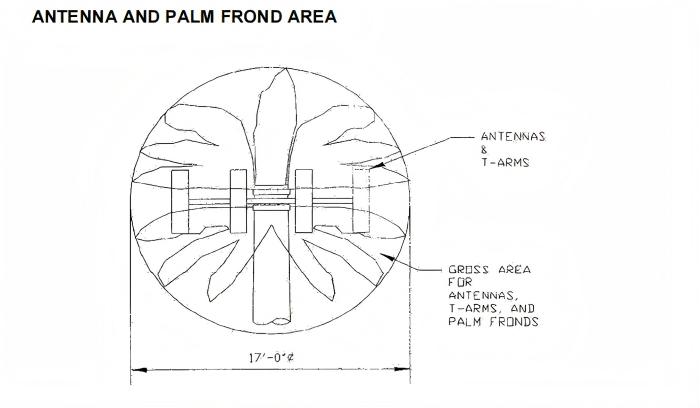

1. · Montage au niveau des branches : Les antennes sont placées à la même hauteur que les branches environnantes, ce qui les dissimule visuellement tout en restant transparentes aux radiofréquences.

2. · Densité stratégique : L'espacement des branches doit trouver un équilibre entre la dissimulation (nécessite une densité) et la charge du vent, ainsi que le coût (peu dense).

3. • Échelonnement vertical : Les réseaux d'antennes multiples nécessitent des configurations de branches correspondantes à chaque hauteur.

Cette géométrie est l'idée fondamentale : le camouflage dissimule les antennes, et non la tour elle-même. L'acier opaque reste caché derrière le masquage visuel des branches.

Durabilité environnementale

Le système de camouflage doit résister aux mêmes contraintes environnementales que la tour qu'il dissimule :

1. Vent : Branches conçues pour fléchir sans rompre, dissipant l'énergie au lieu de lui résister.

2. Glace : La flexibilité du matériau (en particulier le PEHD) contribue à l'évacuation des accumulations avant que des charges critiques ne se forment.

3. UV : Les stabilisateurs et inhibiteurs présents dans la matrice polymère empêchent la fragilisation et la décoloration pendant des décennies.

4. Incendie : Les matériaux sont de classe A ou 1 et s’éteignent d’eux-mêmes sans contribuer à la propagation des flammes.

Le revêtement imitant l'écorce, appliqué sur de l'acier galvanisé, est un système multicouche avec une texture intégrée provenant de véritables moules d'arbres, fini avec des couches de finition résistantes aux UV et conçues pour une durée de vie de 20 à 30 ans.

Résumé de l'optimisation

Conclusion

La tour d'antenne camouflée n'est pas un compromis entre transparence radiofréquence et intégrité structurelle, mais une optimisation. En sélectionnant des matériaux intrinsèquement adaptés, en positionnant intelligemment les antennes et en concevant des fixations capables de résister à des charges extrêmes, les fabricants créent des structures qui satisfont simultanément à ces deux exigences. Il en résulte une infrastructure véritablement invisible : imperceptible pour les observateurs, transparente aux signaux et insensible aux intempéries.
