tours radar Les tours radar remplissent une fonction particulièrement exigeante. Contrairement aux tours de communication qui se contentent de supporter des antennes passives, elles doivent offrir une plateforme d'une stabilité exceptionnelle pour des équipements de détection de précision rotatifs. Une légère déformation structurelle, un mode de vibration inattendu ou, tout aussi critique, un élément d'accès introduisant une flexibilité indésirable, peuvent compromettre la précision de pointage et la fiabilité des données du radar.
Ces tours doivent néanmoins rester accessibles. Les techniciens doivent pouvoir y grimper pour effectuer des opérations d'étalonnage de routine, la maintenance des antennes et des réparations d'urgence. Le défi consiste à intégrer ces éléments. systèmes d'escalade sécurisés et plateformes d'équipement dans l'enveloppe structurelle de la tour sans sacrifier la rigidité qu'exige la précision du radar.
Les structures de support des radars sont soumises à des exigences dynamiques strictes. La fréquence propre d'une tour doit être suffisamment élevée et bien distincte des fréquences d'excitation générées par la rotation de l'antenne et les charges dues au vent, afin d'éviter un couplage résonant qui dégraderait les images radar. Chaque élément ajouté – barreau d'échelle, support de plateforme, guide-câble – modifie la répartition des masses et de la rigidité de la structure. Des dispositifs d'accès mal conçus peuvent introduire une flexibilité locale, créer des concentrations de contraintes ou ajouter de la masse à des endroits qui abaissent les fréquences propres critiques. L'objectif est donc d'intégrer les dispositifs de sécurité et d'accès à la logique structurelle principale de la tour, et non de les considérer comme des éléments secondaires.
Les tours radar, tout comme les tours de communication, doivent se conformer à un ensemble de normes de sécurité en constante évolution. En Amérique du Nord, la norme A Norme NSI/ASSE A10.48‑2016 Elle établit des critères exhaustifs pour les pratiques de travail sécuritaires sur les structures de communication, couvrant tous les aspects, de la protection contre les chutes aux installations d'escalade. Cette norme est devenue la référence du secteur. Parallèlement, réglementations de l'OSHA La protection antichute à 100 % est obligatoire pour les employés travaillant à plus de 1,80 mètre de hauteur sur des pylônes. Pour les échelles fixes de plus de 7,30 mètres, l'OSHA autorisait autrefois les cages de sécurité, mais la réglementation a radicalement changé : leur remplacement est progressivement abandonné d'ici 2036. Les systèmes modernes utilisent des lignes de vie verticales ou des systèmes antichute à rail rigide, bien plus efficaces pour stopper une chute.
À l'échelle internationale, EN 353‑1:2014+A1:2017 régit les dispositifs antichute guidés sur lignes d'ancrage rigides, tandis que ANSI Z359.16‑2016 Ce document couvre les systèmes de sécurité pour l'utilisation d'échelles fixes. Les produits conformes à ces normes, tels que le système StopCable, sont équipés d'antichutes détachables avec absorbeurs d'énergie intégrés qui se bloquent instantanément en cas de chute et minimisent la distance de chute libre.
Pour les tours radar, toutes les solutions de sécurité en hauteur ne se valent pas. Le tableau ci-dessous compare les principales options :
| Système | mécanisme de protection contre les chutes | Caractéristiques principales | Adaptabilité aux tours radar |
|---|---|---|---|
| Échelle fixe (sans protection) | Aucun – l’utilisateur s’appuie sur un contact à 3 points | Installation la plus simple et au coût le plus bas | Inacceptable — non conforme à la réglementation et présente un risque extrême |
| Échelle avec cage | La barrière physique empêche les chutes latérales/en arrière | Plus simple pour les utilisateurs non formés ; les cages n’empêchent pas les chutes verticales | Abandonnée progressivement — offre une fausse sécurité et complique les opérations de sauvetage ; non recommandée pour les nouvelles constructions |
| Système de sécurité pour câbles/rails verticaux | Le dispositif antichute monté sur harnais coulisse le long d'un câble installé de façon permanente | Arrête les chutes à quelques centimètres près ; permet l'escalade libre avec les deux mains ; peut être installé ultérieurement. | Recommandé – conforme aux exigences ANSI/OSHA ; impact minimal sur la rigidité de la tour ; supporte jusqu’à 4 utilisateurs sur un seul système |
| Système d'arrêt de chute personnel (PFAS) | Harnais + longe attachée à un point d'ancrage indépendant | Très efficace, mais dépend d'une action correcte de l'utilisateur et de la disponibilité des points d'ancrage. | Système complémentaire – convient pour les travaux sur plateforme, mais pas comme système d'escalade principal en raison des exigences répétées de connexion/déconnexion. |
Principaux éléments de sélection :
Systèmes de câbles verticaux Les systèmes Latchways® TowerLatch ou Tractel Stopcable® (par exemple) s'imposent de plus en plus comme la norme dans le secteur, car ils assurent une fixation continue et évitent à l'utilisateur de devoir se déconnecter au niveau des guides intermédiaires. Le composant breveté à roue en étoile permet un coulissement fluide dans les guides-câbles sans que le câble ne s'en détache, un atout essentiel lors du franchissement de plusieurs niveaux de plateformes.
Pour les tours radar monopôles, des supports universels dédiés sont disponibles (par exemple, les systèmes d'escalade sécurisée pour supports monopôles universels), utilisant un câble métallique galvanisé de 3/8″ avec des entretoises de câble tous les 25 pieds et une tête d'ancrage étanche avec atténuateur d'impact.
cages à échelle Il convient de les éviter sur les nouvelles tours radar : elles n'empêchent pas les chutes verticales et peuvent rendre les opérations de sauvetage plus difficiles.

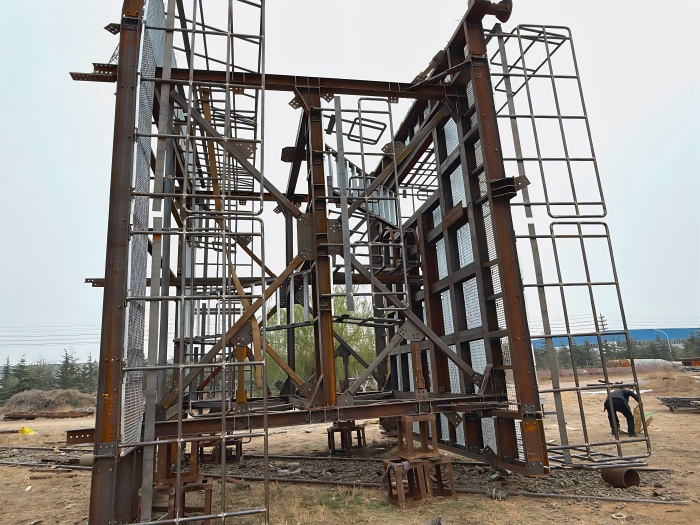

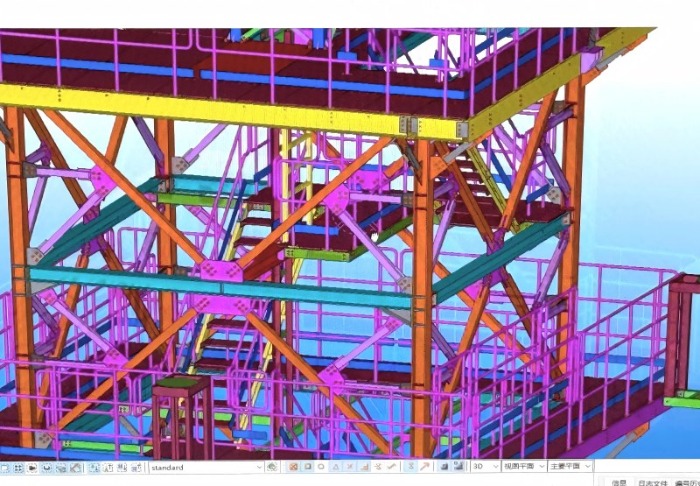

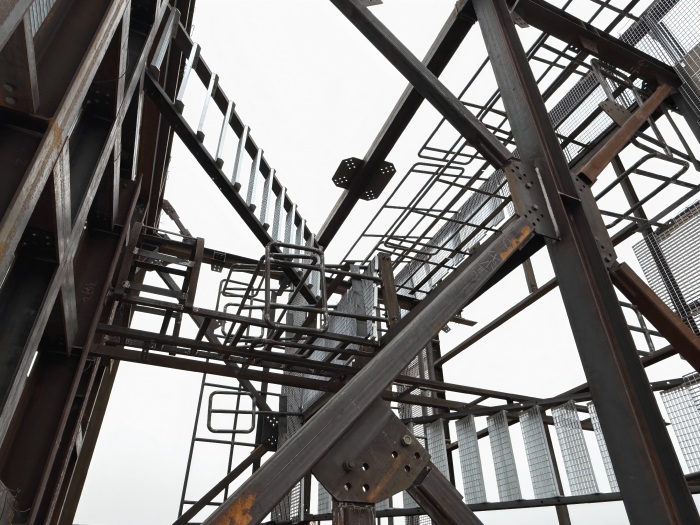

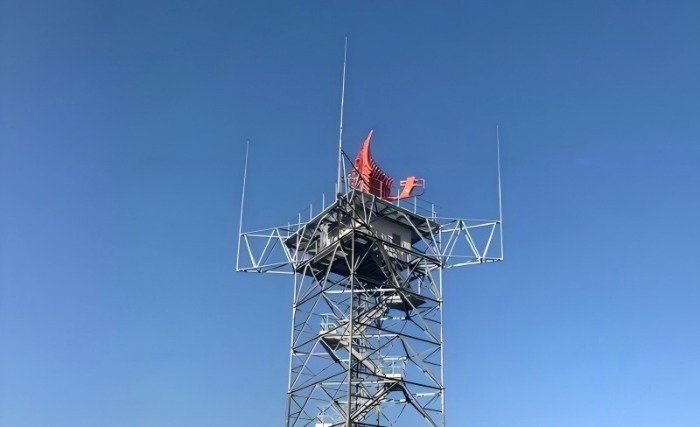

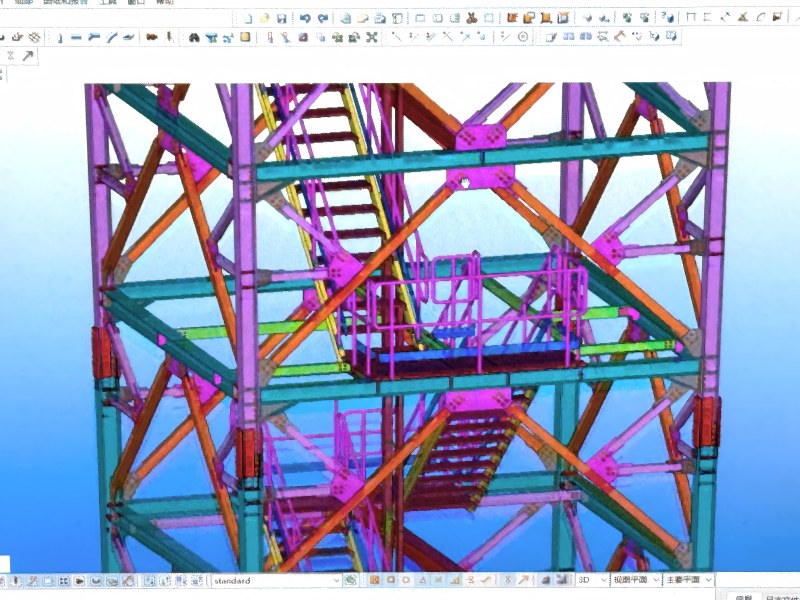

Les tours radar comportent généralement plusieurs plateformes : une plateforme inférieure pour l’accès aux équipements (par exemple, à 26 m) et une plateforme supérieure au niveau du radôme (par exemple, à 30 m) où est installée l’antenne radar. Ces plateformes servent de zones de maintenance et de points de fixation pour les équipements auxiliaires. Du point de vue structurel, elles doivent être intégrées comme des diaphragmes renforcés ; leurs poutres de plancher et leurs contreventements doivent contribuer à la rigidité globale de la tour.
Principes de conception clés pour les plateformes :
• Contreventement sur tout le périmètre : Les plateformes doivent être fixées à toutes les faces de la tour par des contreventements ou des platelages renforcés afin de servir d'anneaux de renforcement horizontaux, empêchant ainsi l'apparition de modes de vibration locaux.
· Transfert de charge : La charge verticale de la plateforme (poids du technicien, équipement, glace) doit être transférée aux pieds de la tour via des nœuds de connexion dédiés, et non uniquement par le contreventement diagonal.
• Terrasse ouverte ou pleine : On préfère les caillebotis en acier ajourés aux plaques pleines car ils réduisent l'accumulation de la charge du vent, améliorent l'inspection visuelle des éléments situés en dessous et facilitent l'évacuation de la glace.
Les plateformes servent également de zones de rassemblement pour les secours — points de repos obligatoires sur les hautes échelles, généralement tous les 9 à 12 mètres — où un travailleur peut se reposer, changer son équipement de protection antichute ou attendre des secours.
Les tours radar sont souvent installées dans des endroits exposés (montagnes, littoraux) qui les rendent vulnérables à la foudre. Les systèmes d'accès et les plateformes des tours doivent être intégrés au système de protection externe contre la foudre.

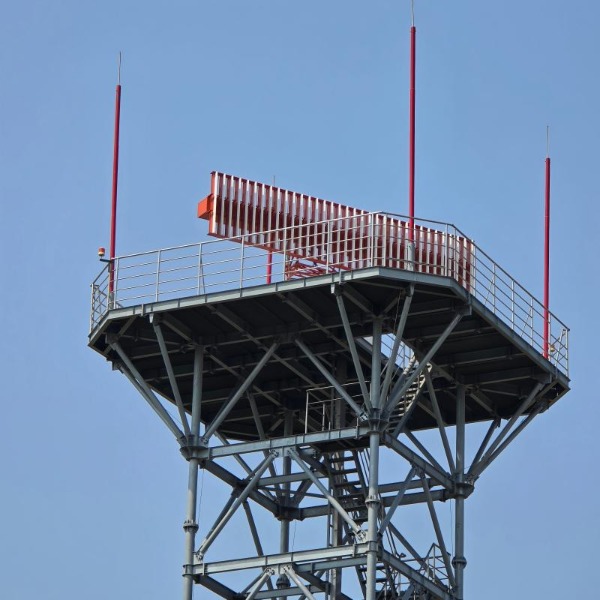

· Sorties d'air : Des paratonnerres ou des mâts situés au sommet de la tour protègent l'antenne radar. Des études montrent qu'une seule paratonnerre, installée à 38 m de hauteur, peut protéger l'ensemble de la tour et de l'antenne. Avec quatre paratonnerres placés sur la tour, chacun offre un rayon de protection de 45 m.
· Conducteurs descendants : La tour en acier elle-même sert de conducteur principal de descente, mais tous les composants d'accès métalliques (échelles, garde-corps de la plateforme, guides-câbles) doivent être reliés au système de mise à la terre pour éviter les arcs électriques latéraux.
· Mise à la terre : Une électrode de terre annulaire à la base de la tour, reliée à toutes les fondations des pieds, assure une dissipation sûre du courant de foudre sans mettre en danger le personnel grimpant sur la structure.
L’objectif ultime de l’intégration de systèmes d’ascension sécurisés est de garantir que la tour puisse être entretenue et réparée tout au long de sa durée de vie opérationnelle sans compromettre les performances du radar. Cela implique de concevoir pour :
• Résistance à la fatigue : L'ajout de plateformes et d'échelles crée des zones de concentration de contraintes. Les assemblages boulonnés sont préférables aux fixations soudées sur les chemins de charge dynamique critiques afin d'éviter la formation d'entailles sujettes à la fatigue.
• Compatibilité dynamique : La masse des systèmes d'accès doit être prise en compte dans l'analyse modale. La masse répartie (échelles, guides-câbles) a un effet différent sur les fréquences propres que la masse concentrée (équipements de la plateforme).
· Inspectabilité : Les plateformes doivent être positionnées de manière à permettre un accès visuel aux assemblages boulonnés et aux soudures des pieds de la tour, facilitant ainsi les évaluations de routine de leur état.
Vous souhaitez intégrer des systèmes d'accès sécurisés et de haute précision à votre prochain projet de pylône ? Contactez notre équipe d'ingénieurs dès aujourd'hui pour obtenir une assistance à la conception personnalisée et un devis détaillé.
