L'industrie éolienne est engagée dans une course discrète mais implacable vers le haut. Il y a dix ans, une éolienne de 70 mètres était considérée comme imposante. Aujourd'hui, les éoliennes de 100 mètres de hauteur sont la norme, et celles atteignant 150 mètres et plus sont de plus en plus courantes. Pour les promoteurs qui planifient des parcs éoliens de plusieurs millions de dollars, les enjeux sont considérables : une erreur de 10 % dans l'évaluation de la vitesse du vent peut se traduire par une variation de 30 % dans les estimations de production d'énergie, et par une incertitude de plusieurs millions de dollars en termes de revenus. Le fondement d'une évaluation précise des ressources éoliennes est… tour météorologique qui doit atteindre au moins la hauteur du moyeu des éoliennes projetées. À mesure que les éoliennes s'élèvent, les tours qui mesurent le vent doivent également s'élever. Dans cette course à la hauteur, tour à treillis haubanée s'est imposée comme la norme incontestée du secteur.
La vitesse du vent augmente avec l'altitude, un phénomène appelé cisaillement du vent. Cependant, cette relation n'est ni linéaire ni universelle. Elle varie selon le terrain, la stabilité atmosphérique et la géographie locale. Pour prévoir avec précision la production d'énergie, les développeurs doivent mesurer la vitesse du vent à l'altitude réelle à laquelle les turbines seront installées.
Les éoliennes modernes de grande puissance présentent généralement des hauteurs de moyeu comprises entre 100 et 160 mètres. Les éoliennes en mer et les modèles terrestres de nouvelle génération visent les 200 mètres. Une tour météorologique mesurant seulement 60 ou 80 mètres oblige les développeurs à extrapoler les vitesses de vent à l'aide de modèles théoriques, ce qui peut introduire une incertitude inacceptable dans des décisions d'investissement de plusieurs millions de dollars.
La norme du secteur est donc devenue les tours météorologiques de 100 mètres pour le développement de l'éolien terrestre, des structures plus hautes étant prévues pour les projets avec des hauteurs de moyeu plus importantes ou un terrain complexe.
Il est possible d'atteindre 100 mètres avec une structure autoportante, mais le coût est prohibitif. Une tour à treillis autoportante de cette hauteur exige une quantité considérable d'acier pour ses sections de base ; la relation cubique entre la hauteur et la quantité de matériaux nécessaires fait grimper les coûts de façon exponentielle. Les fondations deviennent alors d'imposants blocs de béton ou des systèmes de pieux profonds conçus pour résister à d'énormes moments de renversement.

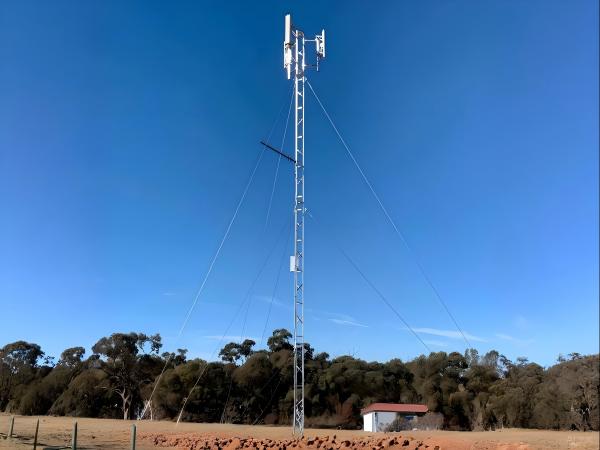

La tour haubanée résout ce problème grâce à un changement fondamental de son comportement structurel. Au lieu de résister aux forces du vent par sa propre résistance à la flexion, elle transfère les charges latérales en tension dans les haubans et en compression dans le mât élancé. Cette séparation des fonctions permet au mât d'être remarquablement léger : une section transversale uniforme plutôt qu'une base fortement conique.
Pour une tour de 100 mètres :
Treillis autoportant : Nécessite une quantité importante d'acier dans les sections de base, souvent de 50 à 80 tonnes au total.
Treillis haubané : Un mât élancé avec 3 à 4 niveaux de haubans, un poids total d'acier souvent de 15 à 25 tonnes, soit une réduction de 50 à 70 %.
Cette efficacité en matière de matériaux se traduit directement par des économies sur la fabrication, le transport et l'installation.
Au-delà des économies réalisées sur les matières premières, les tours haubanées offrent des avantages spécifiques pour les applications de tours météorologiques.
1. Distorsion minimale du flux
La mesure du vent exige que les capteurs soient placés dans un flux d'air non perturbé. Une tour autoportante, de par sa section transversale importante et sa base massive, peut créer des turbulences qui faussent les mesures des anémomètres fixés sur la structure. Le profil élancé d'un mât haubané minimise ces interférences, fournissant ainsi des données plus nettes et plus précises.
2. Implantation adaptable en terrain complexe
Les parcs éoliens sont souvent implantés précisément dans les zones où l'installation de tours autoportantes est la plus difficile : crêtes, pentes abruptes, zones forestières isolées. Les tours haubanées, grâce à leurs composants modulaires et à leur capacité d'être montées à l'aide de grues plus petites, voire d'hélicoptères, s'adaptent facilement aux sites difficiles.
3. Impact sur les fondations inférieures
La fondation centrale d'un pylône haubané supporte principalement la compression due au poids du mât. Trois ou quatre fondations d'ancrage, espacées radialement, résistent à la tension des câbles. Ce système réparti nécessite un volume de béton moindre et peut souvent être installé avec un minimum de perturbation du sol – un avantage considérable dans les zones écologiquement sensibles ou sur les terrains rocheux où l'excavation d'une fondation unique et massive est impraticable.
4. Impact visuel réduit
Pour les campagnes de mesures temporaires (généralement de 1 à 3 ans), l'impact visuel est important. Une tour haubanée élancée est beaucoup moins intrusive qu'une structure autoportante massive, ce qui facilite l'obtention des permis dans les zones où l'esthétique est une préoccupation majeure.
L'avantage économique des pylônes haubanés de plus de 100 mètres est décisif :
| Hauteur | Coût autofinancé | Coût d'une tour haubanée | Rapport |
|---|---|---|---|
| 60 m | Ligne de base | Ligne de base | 1:1 |
| 80 m | 2.0x | 1,4x | 1,4:1 |
| 100 m | 3,5x | 1,8x | 1,9:1 |
| 120 m | 5,5x | 2,2x | 2,5:1 |
(Ces ratios sont donnés à titre indicatif ; les chiffres réels varient selon l'emplacement et les spécifications de conception.)
L'écart de coût s'accroît avec la hauteur car les besoins en matériaux et en fondations de la tour autoportante augmentent de façon exponentielle, tandis que le coût de la tour haubanée augmente à un rythme beaucoup plus proche de la linéarité.
Une campagne de mesure du vent typique suit un schéma prévisible qui correspond parfaitement aux capacités des tours haubanées :
· Sélection du site : La tour doit être positionnée dans la zone de développement prévue des éoliennes, souvent sur des crêtes ou en terrain dégagé où la réalisation de fondations autoportantes serait particulièrement difficile.
• Autorisation : Les tours haubanées, avec leur impact visuel moindre et leur emprise au sol réduite, obtiennent souvent des autorisations plus rapidement, notamment dans les zones protégées sur le plan paysager ou agricole.

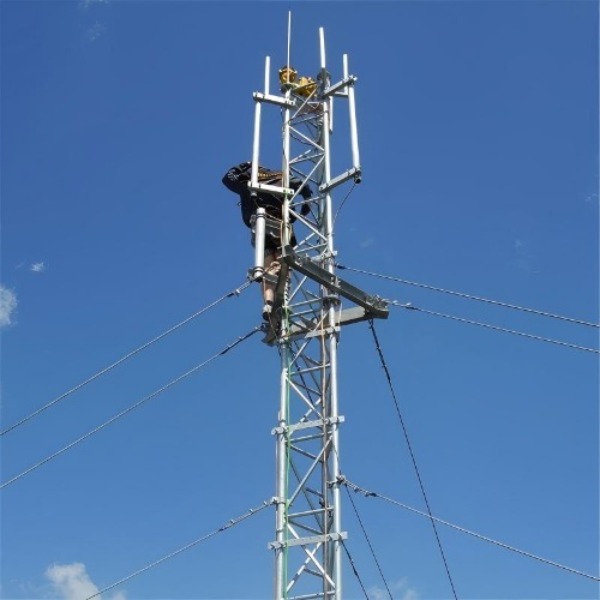

· Installation : Sa conception modulaire permet un montage avec des grues plus petites. Une tour haubanée de 100 mètres peut être installée en 3 à 5 jours avec une équipe de 4 à 6 personnes, contre 2 à 3 semaines pour une structure autoportante.

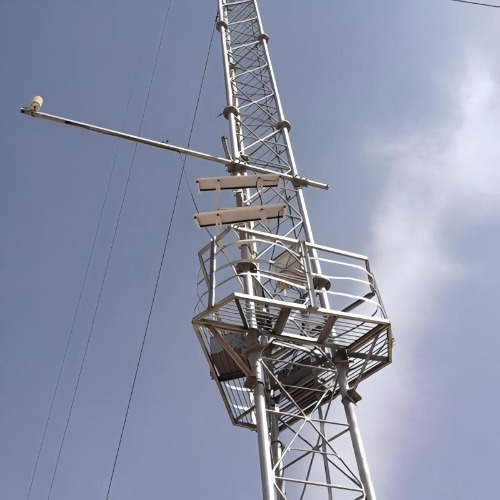

· Période de mesure : On procède généralement à une collecte de données continue pendant 12 à 24 mois, avec des anémomètres installés à différentes hauteurs (souvent 40 m, 60 m, 80 m, 100 m et parfois 120 m). Les tours haubanées permettent d'installer les bras des instruments en minimisant la distorsion du flux.
· Mise hors service : Une fois le parc éolien financé et la construction lancée, le pylône météorologique est démonté. Les pylônes haubanés se démontent facilement, ne laissant derrière eux que les petites fondations d'ancrage, qui peuvent être enlevées ou laissées en place avec un impact minimal sur le terrain.
